Niveaumeting in gesloten tank met stoomdeken met PMD70/PMD75

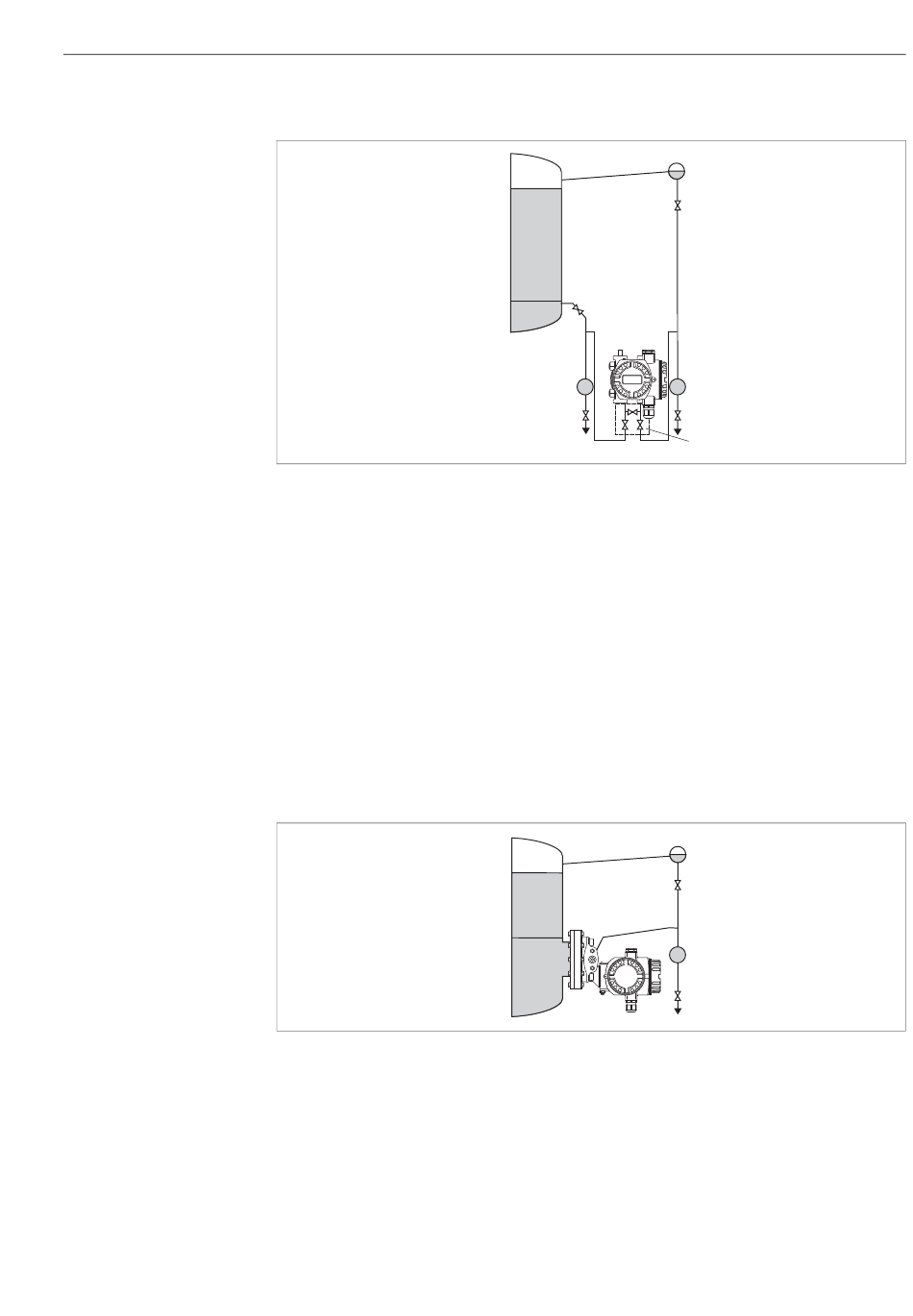

Afb. 13:
Meetopstelling niveaumeting in gesloten tank met stoomdeken met PMD75
1
Condensaatcontainer
2
Afsluitventielen
3
Deltabar S, hier PMD75
4
Afscheider
5
Aftapventiel
6
Drievoudig ventielblok
• De Deltabar S onder de onderste meetaansluiting monteren, zodat de werkdrukleidingen altijd
met vloeistof zijn gevuld.
• De werkdrukleidingen van de minuszijde altijd boven het maximale niveau aansluiten.
• De condensaatcontainer waarborgt een constant blijvende druk aan de minuszijde.
• Bij metingen in media met aandelen vaste stof zoals bijv. vervuilde vloeistoffen is de montage van
afscheiders en aftapventiel zinvol, om afzettingen te kunnen opvangen en verwijderen.
Niveaumeting in gesloten tank met stoomdeken met FMD76/FMD77
Afb. 14:
Meetopstelling niveaumeting in gesloten tank met stoomdeken met FMD76
1
Condensaatcontainer
2
Afsluitventiel
3
Afscheider
4
Aftapventiel
5
Deltabar S, hier FMD76
–
max.
➁
min.
+
➂
➃
➄
–
max.
min.
+
➄
Montage
➀
➁
➃
➄
➅
P01-PMD75xxx-11-xx-xx-xx-005
➀
➁
➂
➃
P01-FMD76xxx-11-xx-xx-xx-005
