Variant "separate behuizing" samenbouwen en monteren
1

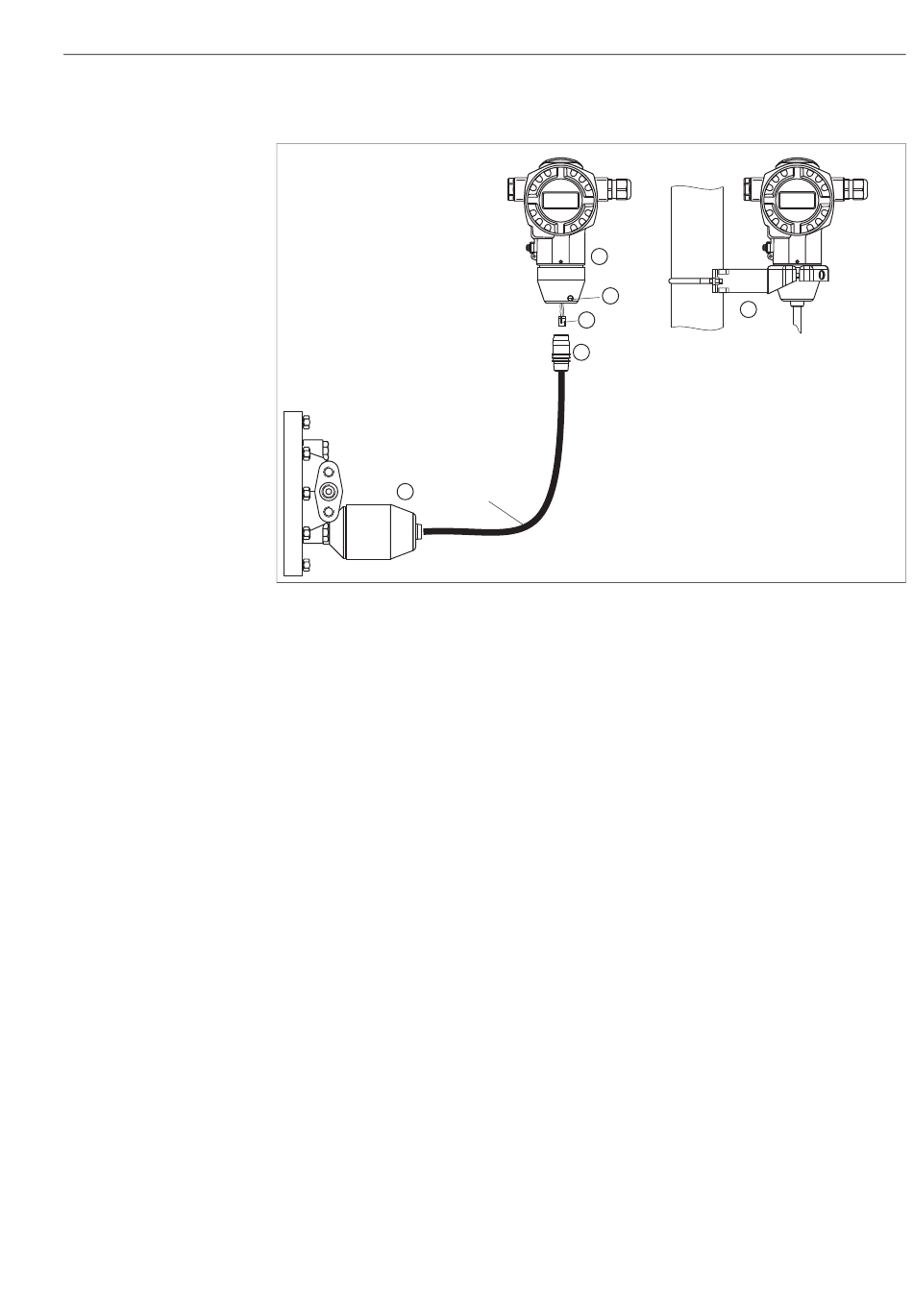

Afb. 24:
Variant "separate behuizing"
1
Bij de variant "separate behuizing" wordt de sensor met procesaansluiting en kabel gemonteerd geleverd.
2
Kabel met bus
3
Aansluiting referentieluchtslang
4
Stekker
5
Borgbout
6
Behuizing met adapter gemonteerd, meegeleverd
7
Montagebeugel voor wand- en pijpmontage geschikt, meegeleverd
Samenbouw en montage
1.
Stekker (pos. 4) in de betreffende bus van de kabel (pos. 2) steken.
2.
Kabel in de behuizingsadapter (pos. 6) steken.
3.
Borgschroef (pos. 6) vastdraaien.
4.
Behuizing met montagebeugel (pos. 7) op een wand of pijp monteren.
Bij de pijpmontage de moeren op de beugel met een aandraaimoment van minimaal 5 Nm
(3,69 lbf ft) gelijkmatig aantrekken.
Monteer de kabel met een buigradius (r) 120 mm (4,72 in).
6
5
4
2
r ³ 120 mm
Montage
7
P01-xMD7xxxx-11-xx-xx-xx-011
