Deltabar S FMD76/77/78, PMD70/75 met 4...20 mA HART
!
Endress+Hauser
4
Bedrading
4.1
Instrument aansluiten
Opmerking!
• Bij toepassing van het meetinstrument in explosiegevaarlijke omgeving moeten bovendien de
geldende nationale normen en regelgeving en de veiligheidsinstructies of de Installation resp.
Control Drawings worden aangehouden.
• Instrumenten met geïntegreerde overspanningsbeveiliging moeten worden geaard.
• Beveiligingen tegen ompolen, HF-invloeden en overspanningspieken zijn ingebouwd.
• De voedingsspanning moet overeenkomen met hetgeen is opgegeven op de typeplaat.
( ä 6 ev, Hoofdst. 2.1.1 "Typeplaten")
• Voedingsspanning uitschakelen, voordat u het instrument aansluit.
• Deksel van de klemmenruimte verwijderen.
• Kabel door de wartel installeren. Gebruik bij voorkeur getwiste, afgeschermde 2-aderige kabel.
• Instrument conform de volgende afbeelding aansluiten.
• Deksel dichtschroeven.
• Voedingsspanning inschakelen.
➀
Test
➁
4... 20mA
➂

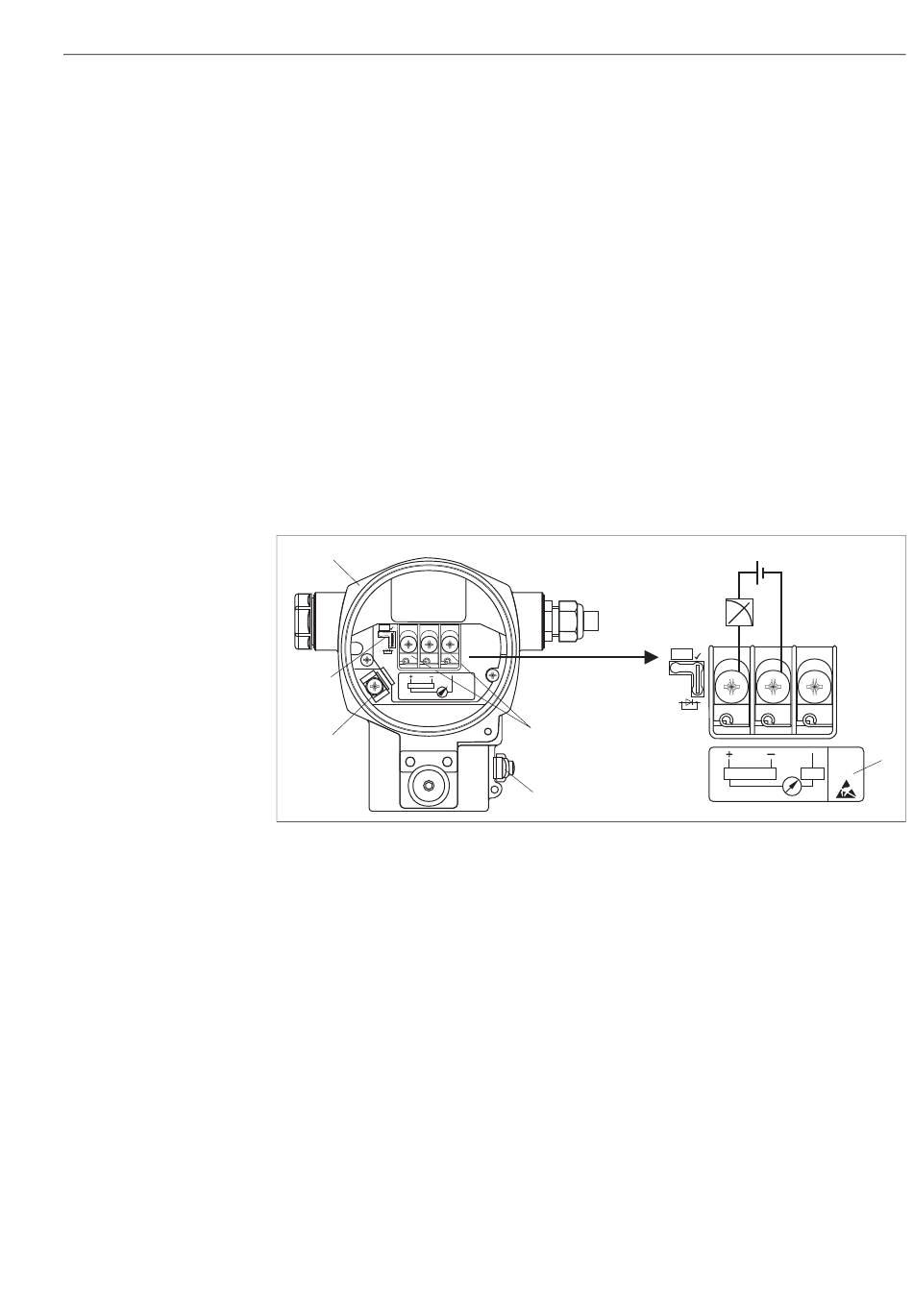

Afb. 27:
Elektrische aansluiting 4...20 mA HART
Zie ook Hoofdst. 4.2.1 "Hoofdst. 4.2.1", ä 25.
1
Behuizing
2
Steekbruggen voor 4...20 mA-testsignaal.
ä 25, Hoofdst. 4.2.1 Paragraaf "4...20 mA-testsignaal opnemen".
3
Interne aardklem
4
Externe aardklem
5
4...20 mA-testsignaal tussen plus- en testklem
6
Minimale voedingsspanning = 10,5 V DC, steekbrug is conform afbeelding geplaatst.
7
Minimale voedingsspanning = 11,5 V DC, steekbrug in positie "Test" geplaatst.
8
Instrumenten met geïntegreerde overspanningsbeveiliging zijn op deze plaats met OVP (Overvoltage protection)
gemarkeerd.
Test
➄
➃
➅
10.5 V DC
➆
11.5 V DC
4...20 mA
Test
4... 20mA
Test
P01-xMx7xxxx-04-xx-xx-xx-001
Bedrading
➇
23
