6 Montage
6.2 Sensoren
Montage
Bij een meting in diagonale mode worden de sensorbevestigingen aan weerszijden van de buis gemonteerd. Bij metingen
in de reflex mode worden de sensorbevestigingen op dezelfde zijde van de buis gemonteerd.
Bij de 2-straals diagonale mode in versprongen X-mode moeten 4 sensorbevestigingen worden gemonteerd. Bij een
meting in reflex mode en kleine sensorafstanden is 1 sensorbevestiging voldoende.
Tab. 6.3:
Standaardwaarden voor montage van de beide sensoren in een Variofix L
sensorfrequentie (3e teken van het technische type)
F
G, H, K (****LI*)
G, H, K (behalve ****LI*)
M, P (Lamb wave sensoren)
M, P (shear wave sensoren)
Q
In het onderstaande wordt de montage beschreven van 2 sensorbevestigingen in reflex mode (1 sensorbevestiging per
sensor).

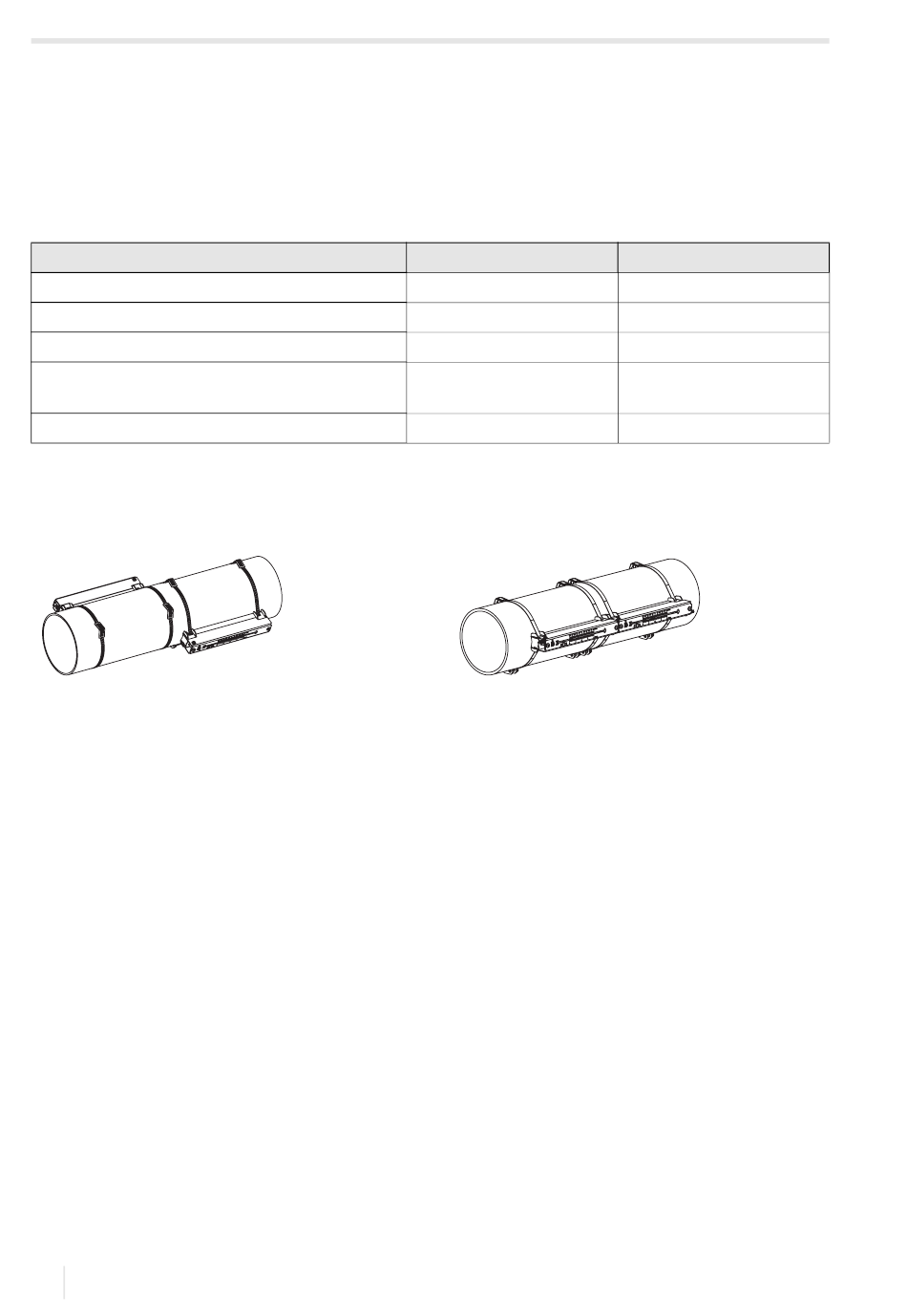

Afb. 6.12: Sensorbevestiging Variofix L (doorstralingsopstelling)
Overzicht van de montagestappen
• Stap 1
Demonteren Variofix L
• Stap 2
De spansloten bevestigen aan de spanbanden
• Stap 3
De spanband op de buis bevestigen
• Stap 4
De rail op de buis bevestigen
• Stap 5
De sensoren in Variofix L inbouwen
42
raillengte [mm]
368
368
348
234
176
Afb. 6.13: Sensorbevestiging Variofix L (reflectieopstelling)
FLUXUS G801
sensorafstand [mm]
< 94
< 94
< 89
< 84
< 100
< 69
2020-06-26, UMFLUXUS_G801V1-0NL
