7 Aansluiting
7.1 Sensoren

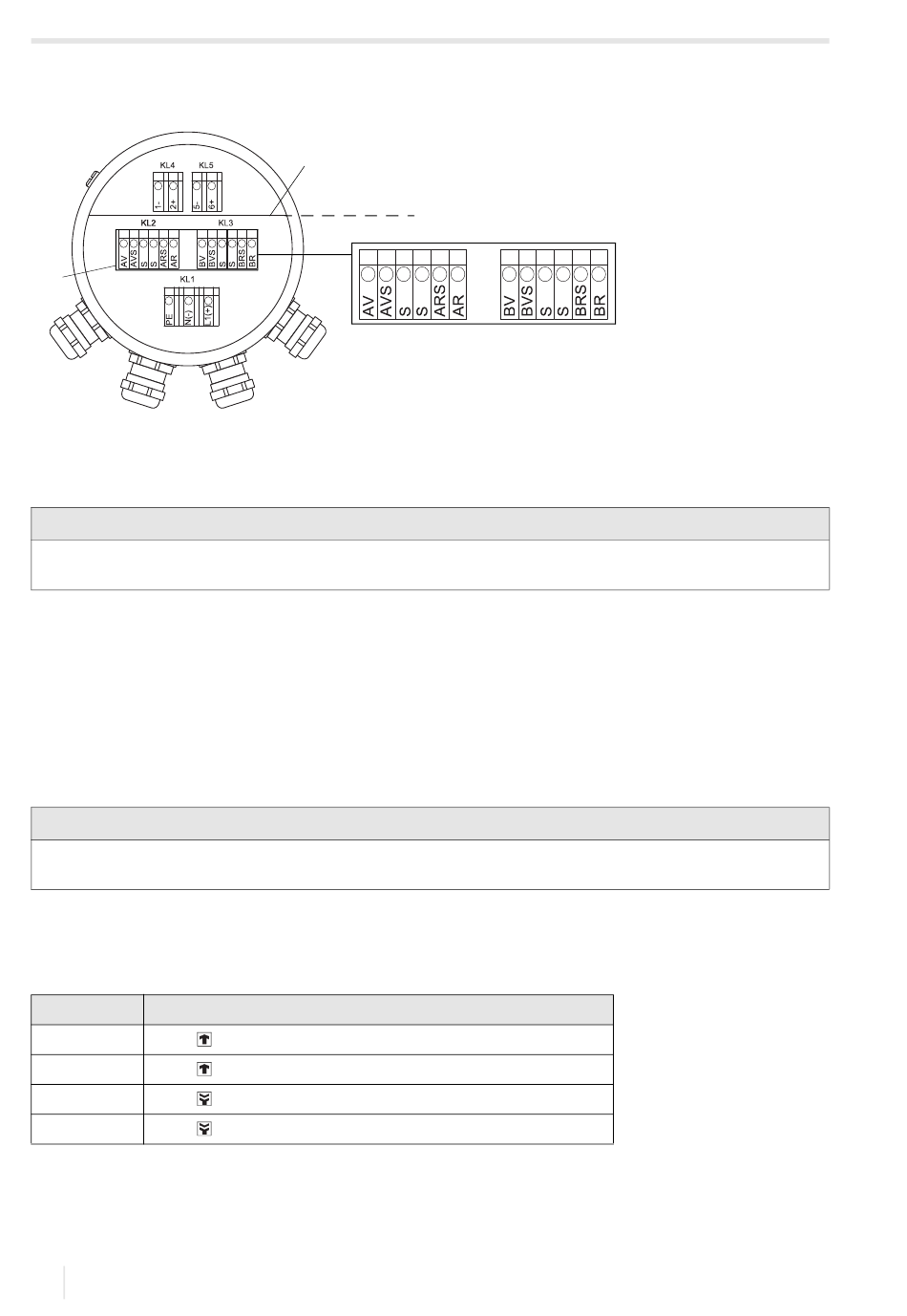

Afb. 7.3:
De sensoren aansluiten op de transmitter FLUXUS *801C24, *801**-A10****-FF
2
1 – scheidingswand (FLUXUS *801C24)
2 – sensoren meetkanaal A en B
7.1.1
Aansluiting van de sensorkabel op de transmitter
Important!
De beschermingsgraad van de transmitter is alleen gegarandeerd als alle kabels volledig en afsluitend met de
kabelschroefverbindingen gemonteerd en de behuizing volledig dichtgeschroefd is.
7.1.1.1
Sensorkabel met kunststof kabelmantel en gestripte kabeluiteinden
• Verwijder de blinde stop voor het aansluiten van de sensorkabel.
• Maak de kabelschroefverbinding van de sensorkabel open. Het inzetstuk blijft in de wartel zitten.
• Schuif de sensorkabel door de wartel en het inzetstuk.
• Confectioneer de sensorkabel.
• Kort de buitenste afscherming af en sla hem terug over het inzetstuk.
• Draai de dichtringzijde van het lichaam in de behuizing van de transmitter.
• Breng de sensorkabel in de behuizing in.
Opmerking!
Voor een goede EMC-eigenschappen te garanderen, is het belangrijk om een goed elektrisch contact te maken
tussen de buitenste afscherming en de wartel (en dus met de behuizing).
• Fixeer de kabelschroefverbinding door de wartel op het lichaam te draaien.
• Sluit de sensorkabel aan op de klemmen van de transmitter.
Tab. 7.1:
Klemmenfuncties
klem
aansluiting
AV
sensor
AVS
sensor
ARS
sensor
AR
sensor
60
1
intrinsiek veilig gedeelte
niet intrinsiek veilig gedeelte
(kern)
(binnenafscherming)
(binnenafscherming)
(kern)
FLUXUS G801
2020-06-26, UMFLUXUS_G801V1-0NL
