6 Montage
6.2 Sensoren
De rail monteren met het ratelslot
• Kort het spanband af (buisomtrek + tenminste 120 mm).
Voorzichtig!
De snijkant van de spanband is scherp.
Gevaar voor letsel!
→ Ontbraam scherpe randen.
→ Draag de voorgeschreven persoonlijke veiligheidsuitrusting.
→ Houdt u zich aan de geldende voorschriften.
• Schuif de spanband ca. 100 mm door de delen (1) en (2) van het ratelslot (zie Afb. 6.43 a).

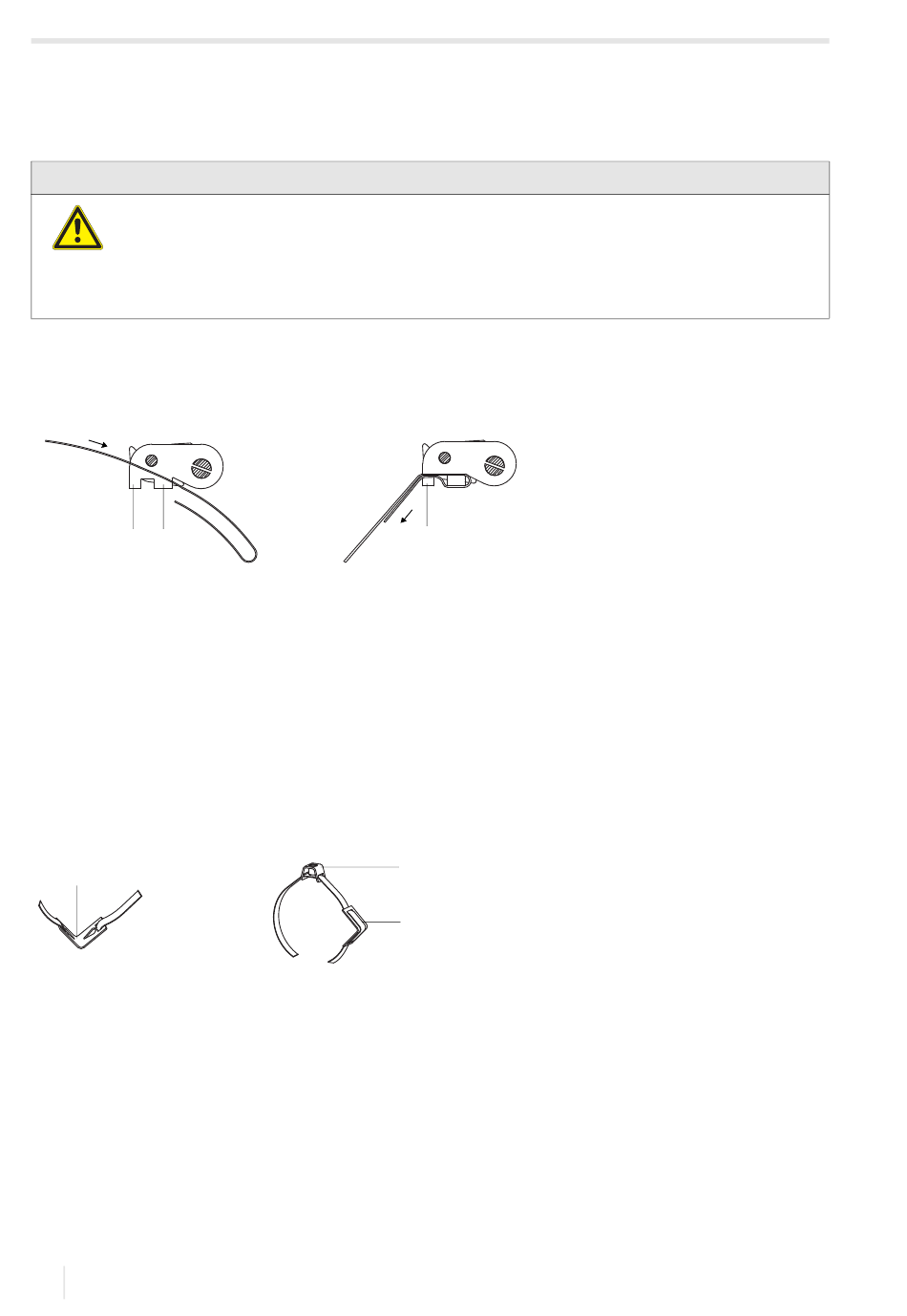

Afb. 6.43: Ratelslot met spanband
a
2
1
• Buig de spanband om.
• Schuif de spanband door deel (1) van het ratelslot (zie Afb. 6.43 b).
• Trek de spanband vast.
• Schuif het lange uiteinde van de spanband door de spanbandclip en de metalen veer (zie Afb. 6.44). De metalen veer
hoeft niet te worden gemonteerd op:
– stalen buizen
– buizen met een buitendiameter < 80 mm
– buizen die niet blootstaan aan grote temperatuurschommelingen
• Leg de spanband om de buis heen (zie Afb. 6.45).
Afb. 6.44: Spanband met metalen veer en spanbandclip
1
1 – metalen veer
2 – spanbandclip
• Plaats het ratelslot, de spanbandclip en de metalen veer (indien nodig) op de buis:
– Monteer de spanbandclip bij horizontale buizen indien mogelijk zijdelings op de buis
– Monteer de metalen veer (indien nodig) aan de tegenover liggende zijde van de spanbandclip
• Schuif het lange uiteinde van de spanband door de spleet van de spanslotschroef (zie Afb. 6.46).
• Trek de spanband vast.
• Snijd de uitstekende spanband af (zie Afb. 6.46).
• Draai de schroef van het ratelslot vast.
• Herhaal de stappen voor de tweede spanband.
