7 Aansluiting
7.4 Seriële interfaces
7.4
Seriële interfaces
7
Aansluiting
7.4.1
Service-interface RS232
De service-interface RS232 kan alleen buiten een explosieve atmosfeer worden aangesloten, omdat de behuizing
geopend moet worden.
• Steek de RS232-adapter zodanig in de stekkerbus, dat de gekleurde ader van de kabel aan de gemarkeerde zijde van
de stekkerbus zit.
• Sluit de RS232-kabel op de RS232-adapter aan.
• Sluit de RS232-kabel op de transmitter en de seriële interface van de pc aan. Als de RS232-kabel niet op de pc
aangesloten kan worden, gebruik de RS232/USB-adapter.
RS232-adapter en RS232/USB-adapter maken deel uit van de gegevensoverdrachtkit (optie).
Opmerking!
Als er een probleem ontstaat bij het gebruik van de RS232/USB-adapter, neem contact op met de systeembeheerder.

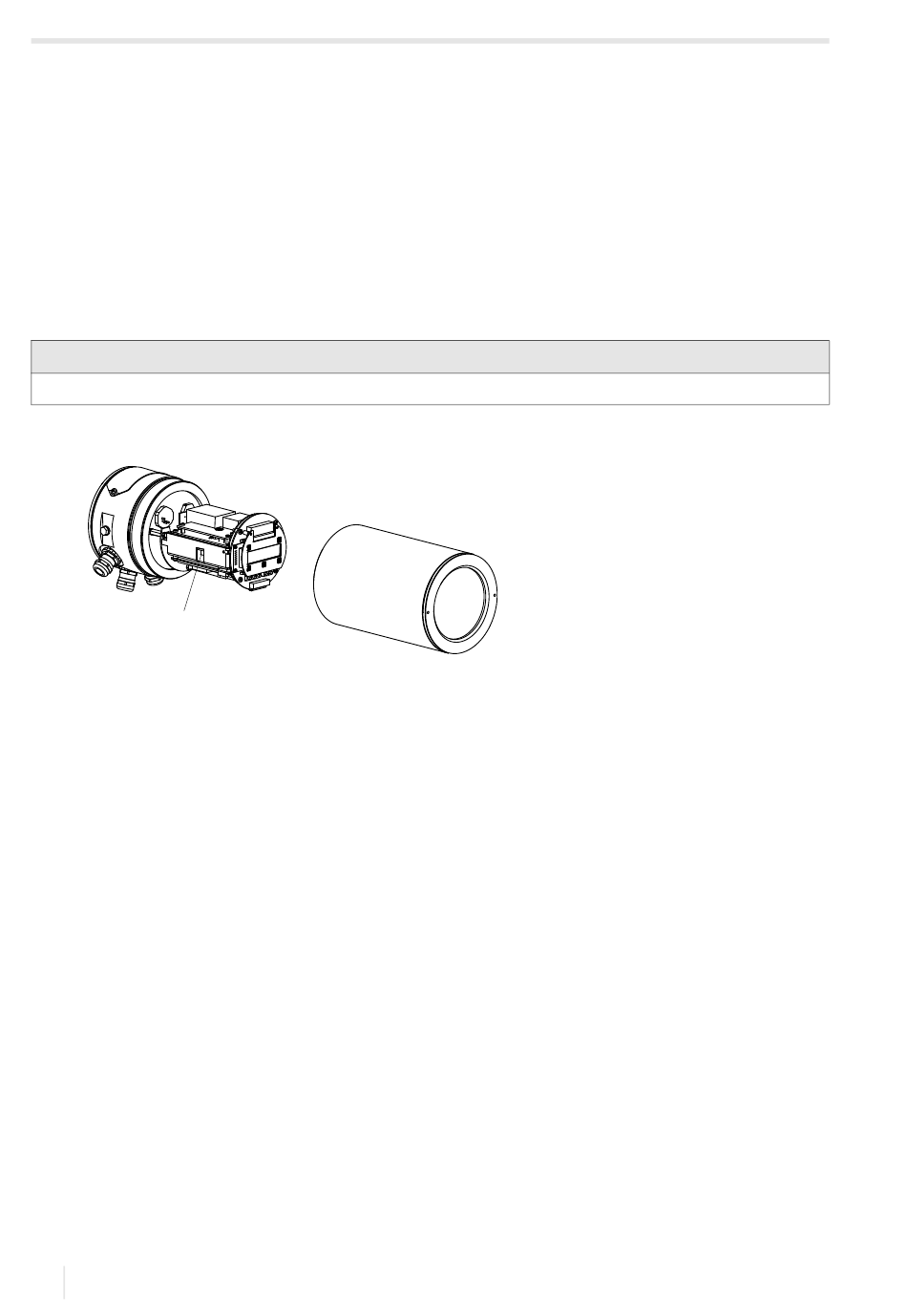

Afb. 7.16: Transmitter
1
1 – service-interface RS232
7.4.2
Proces interface RS485
De transmitter kan ook met een proces interface RS485 uitgerust zijn (optie).
Kijk voor het aansluiten van de RS485-kabel op de transmitter in de paragraaf 7.2.1, Afb. 7.14 en Tab. 7.9.
