4 | Rookgasafvoer
4.4
Montage
VOORZICHTIG:
rookgasafvoerlekkage
Voorkom beschadiging van lipringen in de rookgasafvoerdelen.
▶ Kort rookgasafvoerdelen haaks in.
▶ Ontbraam rookgasafvoerdelen na het inkorten.
▶ Lees de installatie-instructie van de gebruikte rookgasmaterialen
aandachtig door.
▶ Gebruik alleen rookgasafvoermaterialen van een en dezelfde fabri-
kant.
▶ Houd de van toepassing zijnde normen aan.
▶ Leg horizontale rookgasleidingen onder afschot naar het cv-toestel
(3 ° = 5,2 cm per meter).
▶ Isoleer in vochtige ruimten de luchttoevoerleiding.
▶ Bouw inspectie-openingen zodanig in, dat deze makkelijk toeganke-
lijk zijn.
▶ Smeer de lipringen van de rookgasafvoerdelen alleen in met water of
een 1% zeepoplossing.
▶ Schuif bij de montage van metalen rookgasafvoerdelen, de delen
altijd tot aan de aanslag in de mof.
▶ Houd bij enkelvoudige kunststof rookgasafvoerdelen rekening met de
uitzetting van het materiaal en laat ongeveer 10 mm vrij tussen de
aanslag in de mof en het rookgasafvoerdeel.
▶ Monteer alle rookgasafvoerdelen spanningsvrij.
4.4.1
Monteren rookgasafvoersysteem
Een correcte montage van het rookgasafvoersysteem is noodzakelijk om
de deugdelijkheid en daarmee de veiligheid van het gehele systeem te
waarborgen.
▶ Neem bij de montage van het rookgasafvoersysteem de volgende
informatie goed door:
– NPR 3378-46 (Praktijkrichtlijn gasinstallaties, Sectie afvoer-
systemen);
– Installatie-instructies van de fabrikant van het aan te sluiten rook-
gasafvoermateriaal.
4.5
Controleren schacht
Bij het aansluiten van het cv-toestel op een schacht of bouwkundig
kanaal, moet met de volgende eisen worden voldaan:
• Op de rookgasafvoerleiding in de schacht mag slechts 1 cv-toestel
(per verdieping) worden aangesloten.
• Wanneer de rookgasafvoerleiding in een bestaande schacht wordt in-
gebouwd, moeten eventueel aanwezige aansluitopeningen met de
juiste materialen goed worden afgesloten.
4.5.1
Controleren schachtmaat
▶ Controleer of de schachtmaat is toegestaan bij de toegepaste rook-
gasafvoerdiameter, tabel 7.

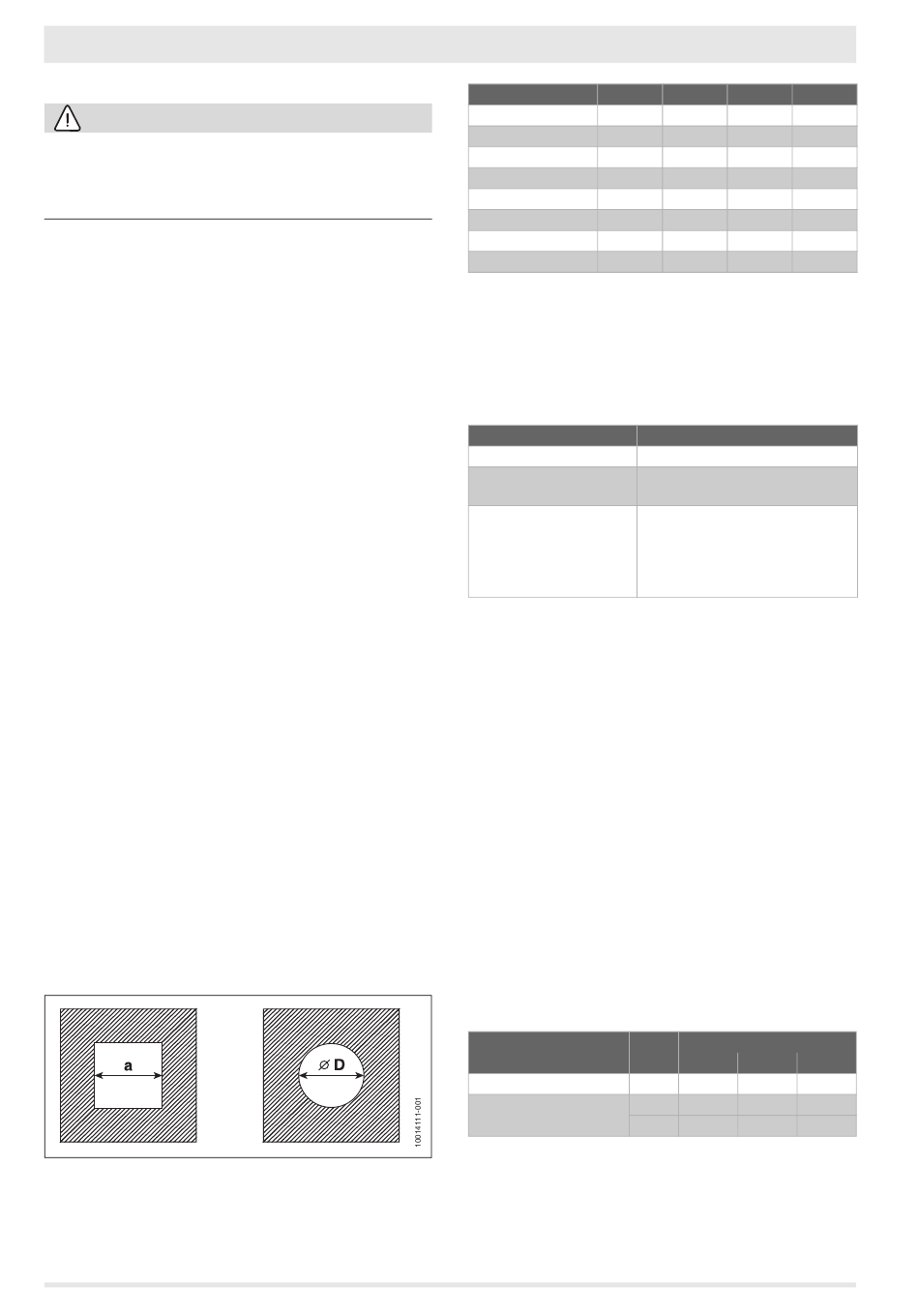

Afb. 9
Rechthoekige en ronde doorsnede
12
Rookgasafvoer
a
min
60 mm
100 mm
80 mm
120 mm
100 mm
145 mm
110 mm
155 mm
125 mm
180 mm
130 mm
190 mm
160 mm
225 mm
200 mm
300 mm
Tabel 7 Toegestane schachtmaten
4.5.2
Reinigen van bestaande schachten en schoorstenen
▶ Afhankelijk van de toegepaste toestelclassificatie dient de schacht te
worden gereinigd:
– B
, C
of C
: geen reiniging nodig.
23
33
53
– C
, C
, C
of C
43
93
(10)3
(11)3
tabel 8.
Gebruik tot nu toe
Vereiste reiniging
Ventilatieschacht
Mechanische reiniging
Rookgasafvoer bij gasver-
Mechanische reiniging
branding
Rookgasafvoer bij olie of vaste
Mechanische reiniging: sealen van het
brandstof
oppervlak, om uitwaseming van de ver-
brandingsresten uit het metselwerk
(bijvoorbeeld zwavel) in de verbran-
dingslucht te voorkomen
Tabel 8 Vereiste reiniging
▶ Controleer de lekdichtheid van het luchttoevoerkanaal. De lekgrootte
per verdieping mag niet groter zijn dan 1,5 m³/h bij een drukverschil
van 100 Pa.
Indien de lekdichtheid van het luchttoevoerkanaal onvoldoende is kan
een van de volgende maatregelen worden genomen:
• sealen van de schacht;
• voer de luchttoevoer en rookgasafvoer in de schacht concentrisch of
parallel uit;
• haal de luchttoevoer uit de gevel (½ CLV).
4.6
Berekenen rookgasleidinglengten
4.6.1
Toegestane rookgasleidinglengtes
Bij de bepaling van de rookgasafvoerlengte wordt in tabel 10 voor toe-
stelgebonden rookgasafvoersystemen de maximale toegestane lengte
weergegeven (L). Zowel bij concentrische als bij parallelle rookgasaf-
voersystemen geldt dat dit de lengte is tussen cv-toestel tot en met de
doorvoer.
Elke gebruikte bocht zorgt voor een vermindering van de maximaal
toegestaneleidinglengte. Bij parallelle rookgasafvoersystemen is dit het
totaal van alle gebruikte bochten in de luchttoevoerleiding en de rook-
gasafvoerleiding.
concentrisch 60/100 (star)
parallel 80 (star)
alu
Tabel 9
a
D
D
max
min
220 mm
120 mm
310 mm
300 mm
140 mm
300 mm
300 mm
160 mm
300 mm
300 mm
175 mm
320 mm
330 mm
195 mm
350 mm
330 mm
210 mm
350 mm
400 mm
255 mm
400 mm
480 mm
340 mm
500 mm
: schacht reinigen. Vereiste reiniging,
Equivalente lengte bochten
87°
43°
30°
pp
1,4 m
1,2 m
pp
2,3 m
1,0 m
3,6 m
1,8 m
1,0 m
ProLine Eco • 6720885207 (2019/04)
