11.11.1 Meten dynamische gasvoordruk
▶ Neem de netstekker uit de contactdoos en sluit de gaskraan.
▶ Draai de gasvoordrukmeetnippel 2 slagen open [1].
▶ Sluit de digitale manometer aan.
▶ Open de gaskraan en steek de netstekker in de contactdoos.
▶ Start het service-bedrijf door gelijktijdig de toets "menu" en de pijl-
toets in te drukken tot het symbool
verschijnt.
▶ Controleer de vereiste gasvoordruk volgens onderstaande tabel.
Gassoort
Nominale
Toegestane drukbereik bij maximaal
druk [mbar]
aardgas 2E
20
aardgas 2K
25
Tabel 28 Vereiste gasvoordruk
Onder of boven deze waarden mag geen inbedrijfname plaatsvinden. De
oorzaak moet worden vastgesteld en verholpen. Anders: gaszijdig blok-
keren en contact opnemen met de plaatselijke gasleverancier of gasbe-
drijf.
1

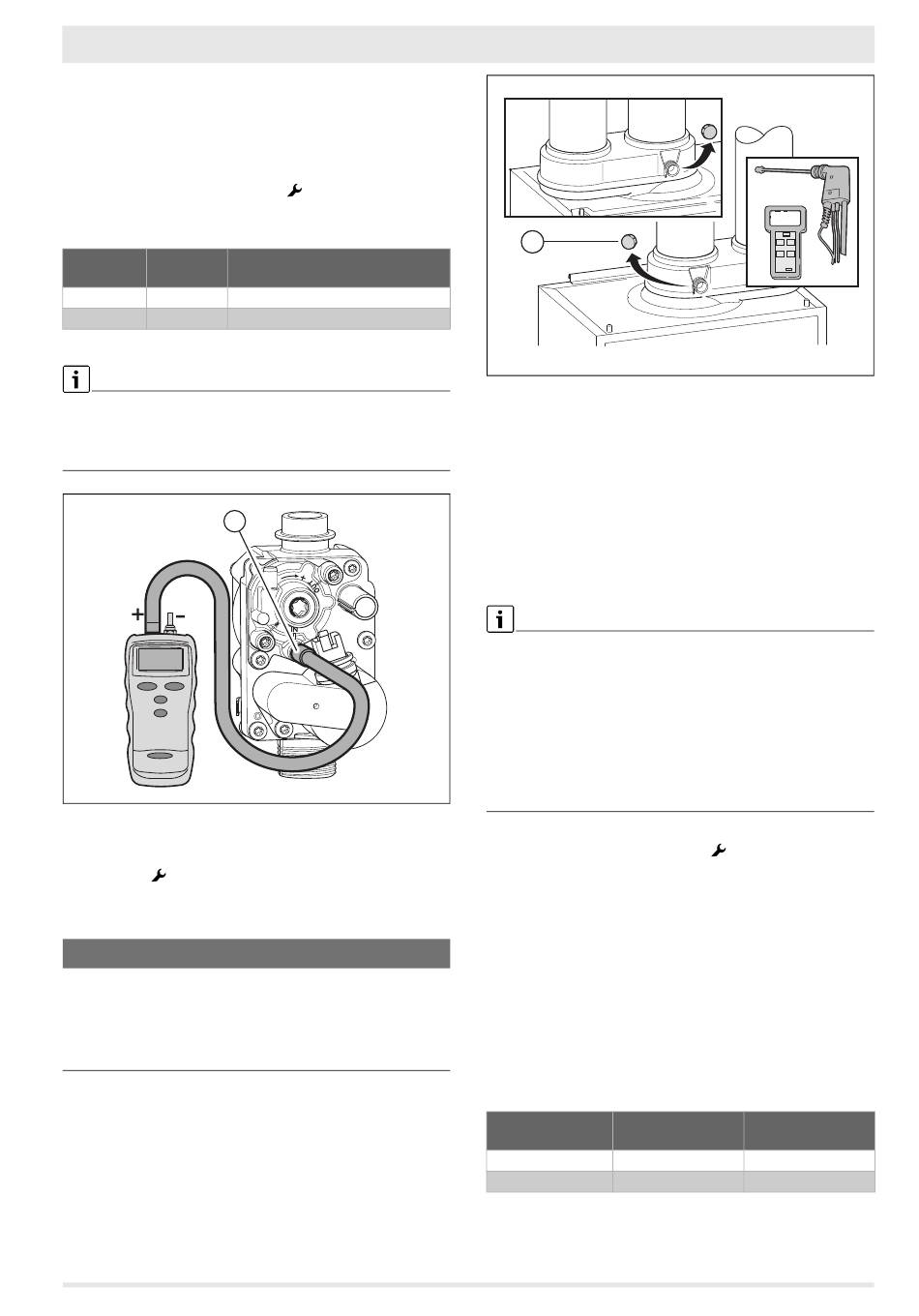

Afb. 33 Meten dynamische gasvoordruk
▶ Stop het service-bedrijf door de toets "menu" en de pijltoets gelijk-
tijdig in te drukken.
Het symbool
verdwijnt uit de display.
▶ Sluit de gasvoordrukmeetnippel.
11.11.2 Controleren afstelling gasregelblok
OPMERKING:
Onjuiste afstelling van het gasregelblok.
Voor een juiste afstelling van het gasregelblok dient de meting bij een ge-
opend cv-toestel te worden uitgevoerd.
▶ Verwijder het voorpaneel voordat met de meting wordt gestart
( § 11.1).
▶ Neem de netstekker uit de contactdoos.
▶ Verwijder de afdekdop van het meetpunt voor rookgasanalyse op de
rookgasafvoeradapter [1].
ProLine Eco • 6720885207 (2019/04)
knipperend in de display
nominaal cv-vermogen [mbar]
17 – 25
20 – 30
10015255-001
1
Afb. 34 Verwijderen afdekdop
[1]
afdekdop
▶ Sluit het rookgasanalyseapparaat aan op het meetpunt voor rookgas-
analyse.
▶ Hang het rookgasanalyseapparaat op aan het cv-toestel.
▶ Stel de manometer op "nul".
▶ Draai de meetnippel voor het instellen van de gas-luchtverhouding
2 slagen open [2].
▶ Sluit de manometer (pluszijde) aan op de meetnippel.
▶ Houd tijdens de meting de manometer in de zelfde positie.
▶ Steek de netstekker in de contactdoos.
Voor een juiste meting op vollast dient de brander continu aan te blijven.
Indien dit niet kan worden gewaarborgd, bijvoorbeeld omdat het cv-toe-
stel zijn warmte niet kwijt kan:
▶ Stop het servicebedrijf.
▶ Voer de meting uit in warmwaterbedrijf.
▶ Open hiervoor meerdere warmwaterkranen volledig.
▶ Voer de O
-meting uit.
2
▶ Sluit de warmwaterkraan.
▶ Voer de laaglastmeting uit in service-bedrijf.
▶ Start het service-bedrijf door gelijktijdig de toets "menu" en de pijl-
toets in te drukken tot het symbool
verschijnt.
▶ Stel het cv-vermogen met de pijltoets in op de maximale waarde
(vollast).
▶ Lees het zuurstofgehalte O
op het rookgasanalyseapparaat af zodra
2
de meetwaarde stabiel is.
▶ Stel indien nodig het zuurstofgehalte O
( tabel 29).
▶ Stel het cv-vermogen met de pijltoets in op de minimale waarde
(laaglast) ( tabel 27).
▶ Lees de gas-luchtverhouding op de manometer af.
▶ Stel indien nodig de gas-luchtverhouding af op de juiste waarde [2]
( tabel 29). Bij de eerste afstelling moet hiervoor de borgstift naar
binnen worden gedrukt.
Gassoort
Zuurstofgehalte
(vollast)
aardgas 2E, 2K
4,7% ± 0,3%
aardgas 2L
5,0% ± 0,3%
Tabel 29 Afstelwaarden
Inspectie en onderhoud | 11
10014149-001
knipperend in de display
af op de juiste waarde [1]
2
Gas-luchtverhouding
(laaglast)
-5 Pa ± 3 Pa
-5 Pa ± 3 Pa
25
