OPMERKING:
Vrijkomend water kan de branderautomaat beschadigen.
▶ Dek de branderautomaat af voordat werkzaamheden aan de water-
voerende onderdelen worden uitgevoerd.
Lees het historiemenu ( § 12.2) uit en neem eventueel opgetreden
storingen mee als aandachtpunt tijdens het onderhoud.
Belangrijke opmerkingen
▶ Monteer alleen originele onderdelen.
▶ Controleer tijdens de werkzaamheden alle afdichtringen en pakkin-
gen op beschadiging, vervorming of veroudering en vervang deze in-
dien nodig.
▶ Maak bij voorkeur gebruik van de onderhoudsrichtlijnen afgegeven
door het Uneto-VNI.

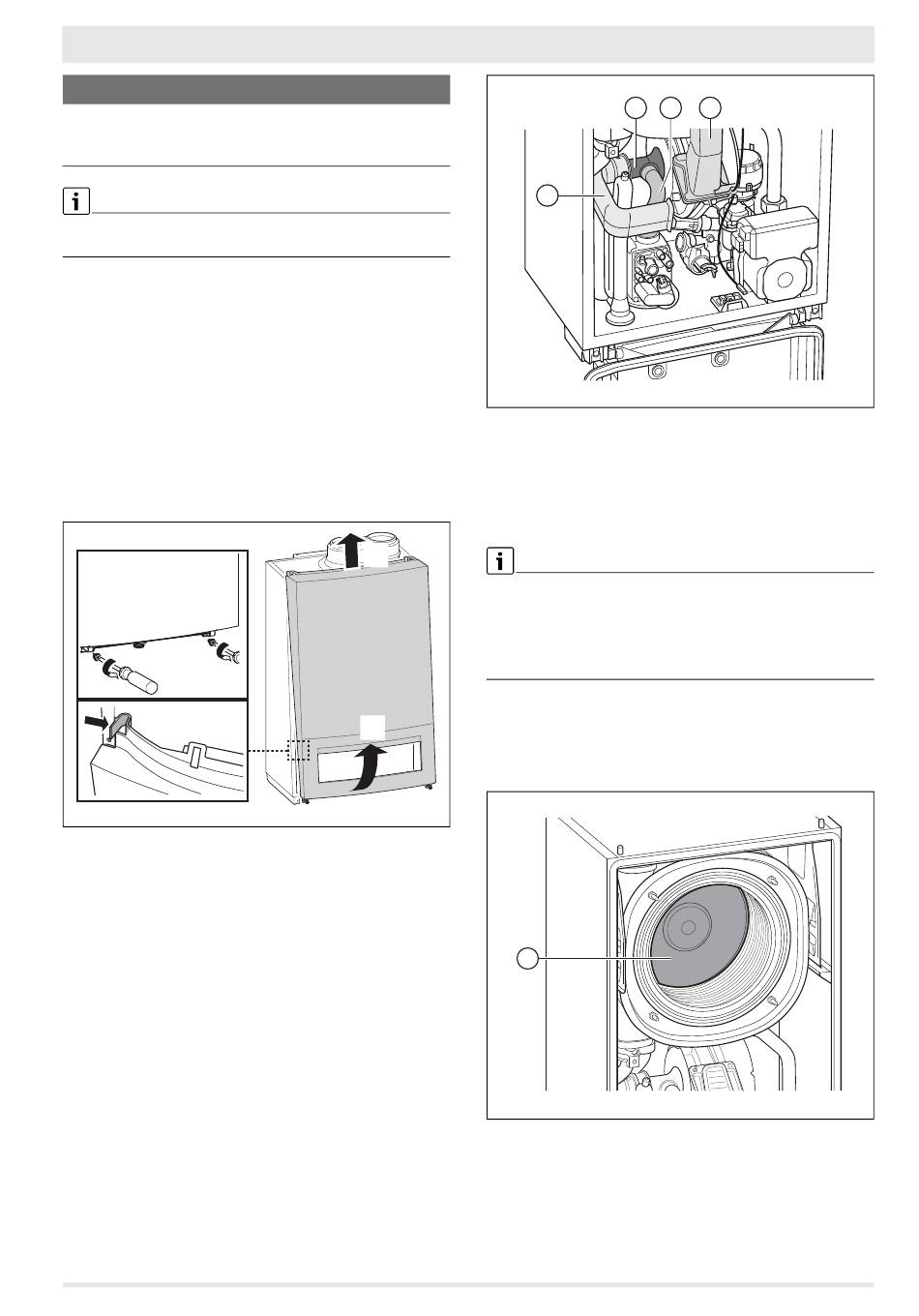

11.1
Demonteren voorpaneel
▶ Draai de beide schroeven los [1].
▶ Verwijder het voorpaneel door deze aan de onderzijde iets naar voren
te trekken en vervolgens op te tillen [2 en 3].
▶ Ontgrendel het bedieningspaneel [4] en klap deze naar voren.
1.
1.
4.
Afb. 27 Demonteren voorpaneel
11.2
Algehele visuele inspectie
▶ Controleer alle gas- en watervoerende leidingen, koppelingen en
componenten op eventuele lekkage en corrosieverschijnselen en ver-
vang deze indien nodig.
11.3
Demonteren gas-luchtunit
▶ Verwijder de beide stekkers van de branderthermostaat ( afb. 1,
[9]).
▶ Verwijder de aardingsstekker van de ionisatie- en ontstekingselektro-
de ( afb. 1, [10]).
▶ Neem de connector van de ontstekingskabel los van de branderauto-
maat ( afb. 2.4, [18]).
▶ Neem de gasslang [3] los van de venturi [2].
▶ Demonteer de gas-luchtunit [4] door de 4 moeren los te draaien.
▶ Verwijder de connector van de ventilator ( afb. 1, [11]).
▶ Verwijder de gas-luchtunit [4].
ProLine Eco • 6720885207 (2019/04)
Afb. 28 Demonteren gas-luchtunit
[1]
luchtaanzuigbuis
[2]
venturi
[3]
gasslang
[4]
gas-luchtunit
11.4
Reinigen warmtewisselaar
3.
Aanbeveling voor veilig werken:
▶ Draag tijdens reinigingswerkzaamheden een mondkapje.
▶ Gebruik een stofzuiger met een goed stoffilter.
▶ Reinig de warmtewisselaar met een zachte borstel.
▶ Gebruik geen staalborstel of perslucht.
▶ Controleer de warmtewisselaar op vervuiling en reinig deze indien
nodig.
2.
▶ Controleer het isolatiedeel [1] op de achterwand van de warmtewis-
selaar op vochtigheid, beschadiging, vervorming of veroudering en
vervang de warmtewisselaar indien nodig.
10015249-001
1
Afb. 29 Controleren isolatiedeel
Inspectie en onderhoud | 11
2
3
4
1
10015250-001
10015251-001
23
