Extra bij C
(11)
▶ Plak, afhankelijk van het producttype, sticker "3", "4"of "5" op de
schachtdoorvoer.
7.3
Instellen cv-toestel
▶ Stel het cv-toestel af op de cv-installatie en de wensen van de gebrui-
ker ( § 8.3, pag. 21).
▶ Stel de regelaar in volgens de bijbehorende gebruikersinstructie.
7.3.1
Controleren werking cv-toestel
▶ Zet de regelaar vragend en controleer of het cv-toestel in cv-bedrijf
komt [-/h/\|.
▶ Draai een warmwaterkraan open en controleer of het cv-toestel in
warmwaterbedrijf komt [=/h/\|.
▶ Controleer tijdens warmwaterbedrijf de warmwatertemperatuur en
de taphoeveelheid.
7.4
Inregelen cv-installatie
Voor een optimale werking van het cv-toestel en energiezuinig gebruik is
inregelen van de cv-installatie noodzakelijk.
▶ Start het service-bedrijf door gelijktijdig de toets "menu" en de pijl-
toets in te drukken tot het symbool
verschijnt.
▶ Gebruik de pijltoetsen en om het cv-vermogen te wijzigen.
▶ Stel het cv-vermogen op een lage waarde in ( § 11.11).
▶ Regel de cv-installatie in.
▶ Stop het service-bedrijf door de toets "menu" en de pijltoets gelijk-
tijdig in te drukken.
Het symbool
verdwijnt uit de display.
7.5
Invullen garantiebewijs
▶ Vul de garantiekaart in en stuur de antwoordkaart terug.
7.6
Informeren gebruiker
▶ Maak de gebruiker vertrouwd met de cv-installatie, de bediening van
het cv-toestel en de regelaar.
▶ Overhandig daarbij de technische documentatie.
8
Bediening
8.1
Overzicht bedieningspaneel
1
4
5

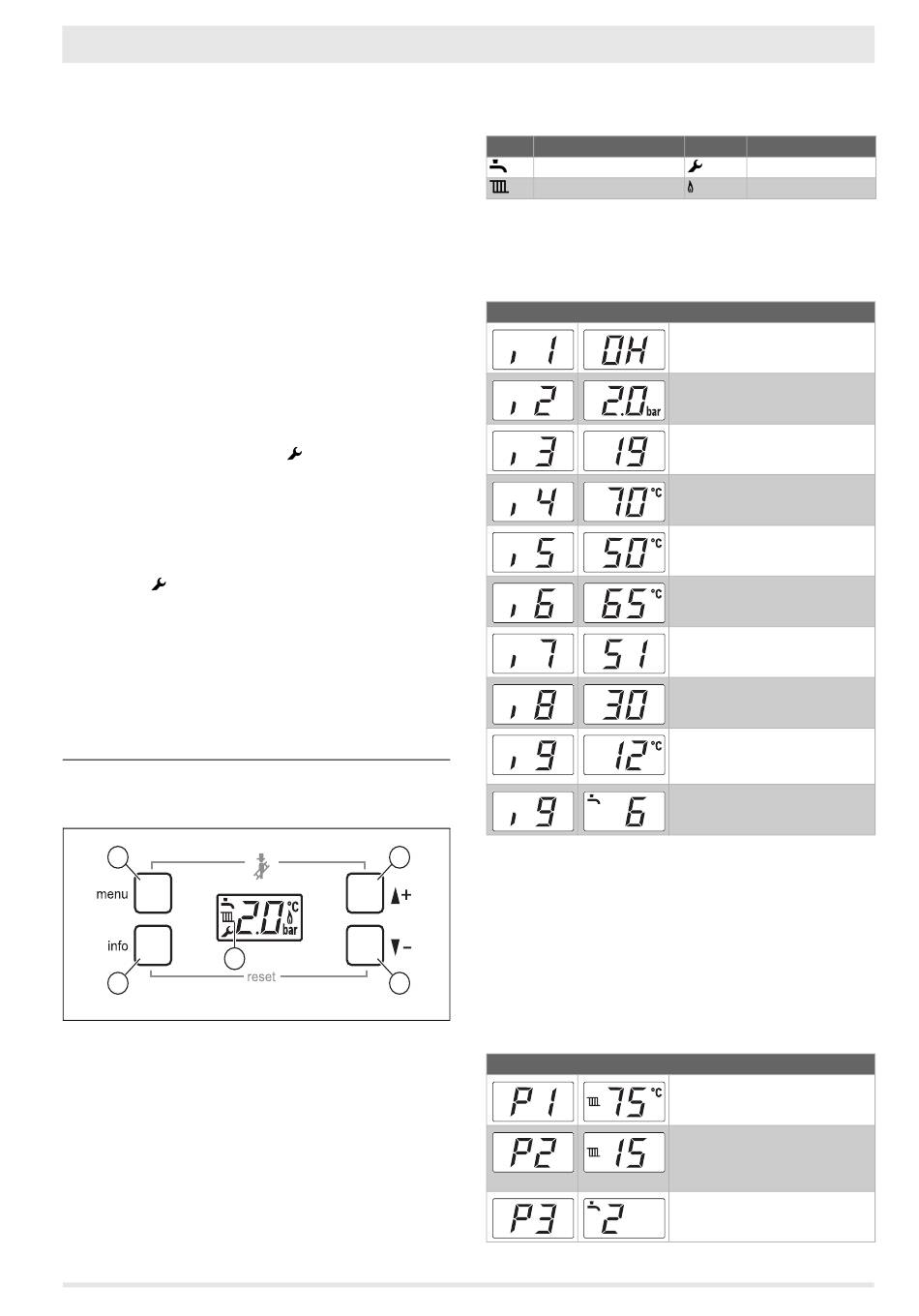

Afb. 26 Bedieningspaneel
[1]
menutoets
[2]
pijltoets omhoog
[3]
pijltoets omlaag
[4]
display
[5]
infotoets
[1]+[2] servicefunctie
[3]+[5] reset
ProLine Eco • 6720885207 (2019/04)
knipperend in de display
2
3
10016538-001
Weergave in de display
Standaard wordt in de display de cv-waterdruk weergegeven
( afb. 26,[4]).
Icoon Betekenis
warmwaterbedrijf actief
cv-bedrijf actief
Tabel 24
8.2
Opvragen Informatie
▶ Druk op de toets "info" [5] om het informatiemenu te openen.
▶ Gebruik de pijltoetsen en [2 en 3] om door het menu te lopen.
Informatiemenu
Tabel 25
8.3
Wijzigen instellingen
▶ Druk op de toets "menu" [1] om het instelmenu te openen.
▶ Gebruik de pijltoetsen en [2 en 3] om door het menu te lopen.
▶ Druk op de toets "menu" tot de instelling gaat knipperen.
▶ Wijzig de instelling met de pijltoetsen en tot de gewenste waar-
de.
▶ Bevestig de instelling door op de toets "menu" te drukken.
In de onderstaande afbeeldingen worden de fabrieksinstellingen weer-
gegeven.
Instelmenu
Bediening | 8
Icoon
Betekenis
service nodig
brander aan
Bedrijfs- of storingscode.
Gemeten cv-waterdruk [bar].
Gemeten ionisatiestroom [μA].
Gemeten aanvoertemperatuur [°C].
Gemeten retourtemperatuur [ °C].
Berekende cv-watertemperatuur
[ °C].
Gemeten brandervermogen [%].
Gemeten pompvermogen [%].
Gemeten buitentemperatuur [ °C].
(alleen zichtbaar bij aangesloten bui-
tentemperatuursensor).
Bij warmwatergebruik wordt de tap-
hoeveelheid weergegeven [l/min].
Maximale cv-temperatuur.
Instelbereik: 30 - 86 [ °C].
Maximale cv-vermogen.
In te stellen door de installateur.
Instelling: 6 - 24 [kW].
Warmwaterbedrijf.
Comfortinstelling:
21
