DeltaSol
®

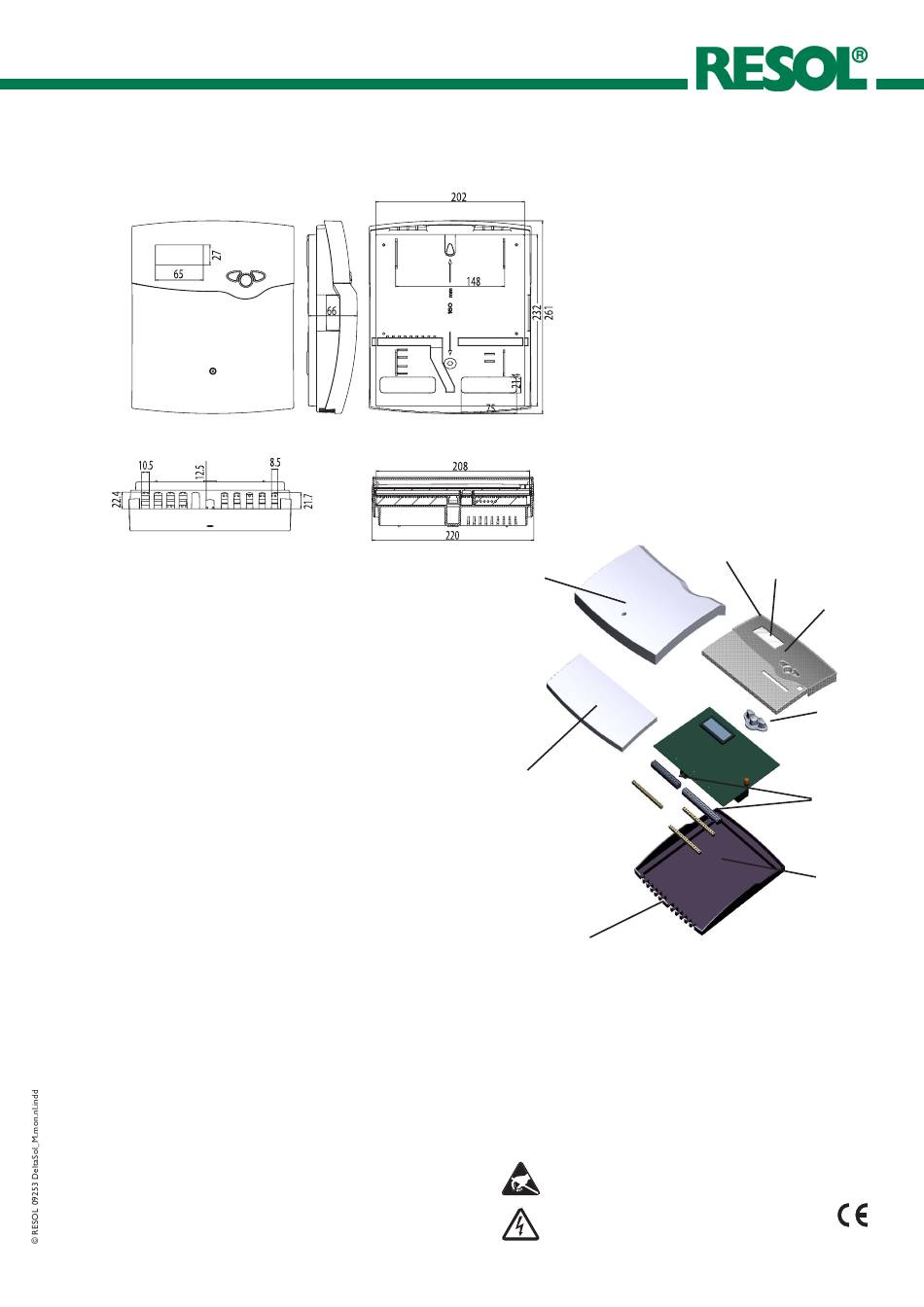

Overzicht van het toestel
Technische gegevens:
Behuizing:
PC- ABS en PMMA kunststof
Bescherming:
IP 20 / DIN 40 050
Omgevingstemp.:
0 ... 40 °C
Afmetingen:
260 x 216 x 64 mm
Inbouw:
wandmontage, inbouw in schakel-
kast mogelijk
Display:
4-lijnig LC-tekstdisplay, verlicht
met menusturing (meertalig),
tweekleurige LED
Bediening:
3 druktoetsen vooraan in de
behuizing
Functies:
systeemregelaar voor systemen
voor verwarming met zonne-ener-
gie en verwarmingssystemen. Twee
geïntegreerde calorimeters en stu-
ring van een weersafhankelijke ver-
warmingskring. Instelbare installa-
tieparameters en bijschakelbare
opties (menugestuurd), balans- en
diagnosefuncties, functiecontrole
volgens BAW-richtlijn
Ingangen voelers:
12 Temperatursensoren Pt1000
oder 11 Sensoren Pt1000 und 1
Fernversteller RESOL RTA11-M,
2 Volu men messteile RESOL V40
und 1 Solarzelle RESOL CS10
Uitgangen relais:
9 Relaisausgänge, davon 4 Stan-
dardrelais, 4 Halbleiterrelais zur
Drehzahlregelung und ein poten-
zial freies Relais
• tekstdisplay met
• 15 ingangen voor voelers
• 9 relaisuitgangen
• 7 basissystemen voor ver-
• bijschakelbare opties en
• vrije plaatsing van de tem-
• RESOL V-bus en RS232
• parametrisering en controle
Blende
Klemmenabdeckung
Leitungsdurchführungen
mit Zugentlastung
Bus:
Stroomvoorziening:
Opgenomen vermogen:
Verontreinigingsgraad:
Doorslagspanning:
Kogeldruktesttemp.:
Werkingswijze:
Elektrostatische ontlading kan leiden tot beschadi-
ging van elektronische bouwstenen.
Opgelet voor delen onder hoogspanning
menusturing
warming met zonne-energie
functies
peratuurdifferentiaal- en
thermostaatfuncties
interface
van het systeem via RESOL
Service Center Software
Deckel
Textdisplay
Kontrollleuchte
Tasterfeld
Klemmen
Sockel
RESOL VBus, RS232
220 ... 240 V~, 50 ... 60 Hz
6,3 (1) A 220 ... 240 V~
2
2,5 kV
75 °C
Typ 1.c
3
|
