M
DeltaSol
®

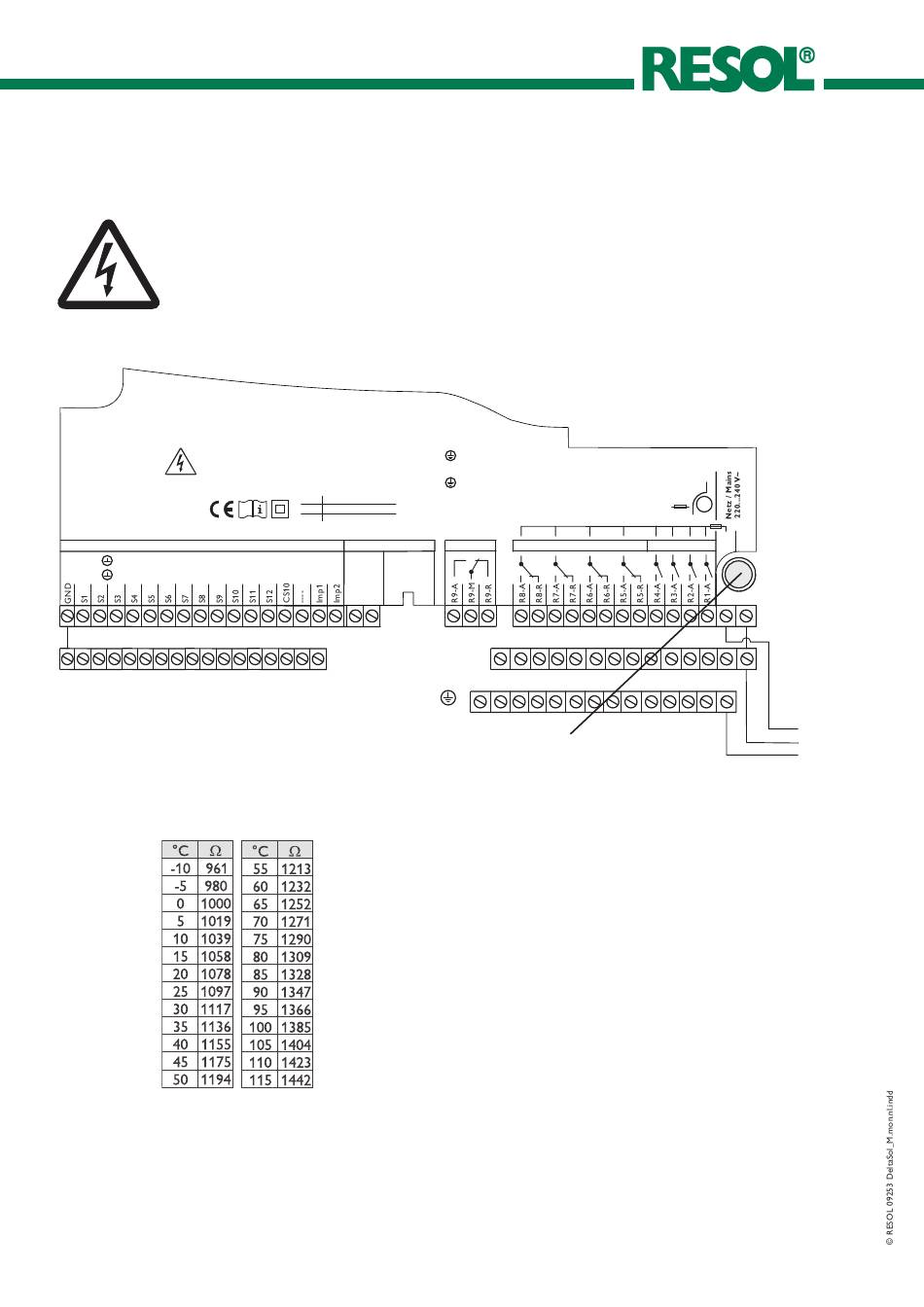

7. Tips voor het zoeken naar fouten
Opgelet!
Alvorens de behuizing te openen,
zorgen voor een volledige schei-
ding van het net.
Vor Öffnen der Klemmenabdeckung
Gerät spannungslos schalten
Isolate mains before removing clamp-cover
Sensors
Masse-Sammelklemmenblock benutzen
Use the Ground Collective Terminal Block
Weerstandswaarden
30
|
Mocht de regelaar DeltaSol M niet naar behoren
werken, controleer dan a.u.b. de volgende punten:
1. Stroomvoorziening
Als de bedrijfscontrolelamp van de regelaar niet werkt moet
de stroomvoorziening gecontroleerd worden.
De regelaar is beschermd met een zekering T 6,3A. Deze
wordt bereikbaar na afnemen van de afschermplaat en het
klemmendeksel en kan dan vervangen worden (een reserve-
zekering is in een zakje met toebehoren meegeleverd).
Schutzleiter-Sammelklemmenblock benutzen
N
Nullleiter-Sammelklemmenblock benutzen
Use the PE Collective Terminal Block
N
Use the Neutral Conductor Collective Terminal Block
R1-R4
1 (1) A (220 ... 240) V~
R5-R8
2 (1) A (220 ... 240) V~
R9
4 (1) A (220 ... 240) V~
Bus
floating relay
VBus
RS232
N
PE
2. Fouten in voelers
Als een fout in een voeler leidt tot een storing in de regel-
kring dan wordt dat aangeduid door een rood knipperend
controlelampje en de melding in de uitlezing
! Sensorl. offen voor een gebroken voelerleiding en
! Sensorl. kurzg. voor een kortgesloten voelerleiding. De
betrokken voeler wordt daarbij aangeduid.
Bij een defect aan een voeler kunnen de waarden van de
voeler gecontroleerd worden.
Kortsluiting:
Leidingbreuk:
Niet aangesloten temperatuurvoelers kunnen met een
weerstandsmeter gecontroleerd worden en hebben in func-
tie van de temperatuur de volgende weerstandswaarden:
T6,3A
electromechanic relay
semi-conductor relay
Topfsicherung T6,3A
kortsluiting van de voelerleiding met
aanduiding van de betrokken tempera-
tuurvoeler wordt in de uitlezing voor
deze voeler aangeduid met de foutcode
-888.8
een leidingbreuk van de voelerleiding
met aanduiding van de betrokken tem-
peratuurvoeler wordt in de uitlezing
voor deze voeler aangeduid met de
foutcode 888.8.
L N
L
Netz / Mains
N
220...240 V~
PE
