UMG 508
Installatie
Aansluiting aardleiding
Gebruik voor de aansluiting van de aardleiding
op de UMG508 een ringkabelschoen.
Voedingsspanning
Voor de werking van de UMG508 is een
voedingsspanning nodig. Het soort en de
hoogte, van de vereiste voedingsspanning
wordt op het typeplaatje aangegeven.
Zorg voor het aanleggen van de voedings-
spanning, dat spanning en frequentie met de
gegevens op het typeplaatje overeenkomen.
De voedingsspanning moet via een UL/IEC-
toegelaten zekering aangesloten worden.
c
Voorzichtig: Levensgevaar!
De aardaansluiting op het apparaat
moet absoluut met de aarding van het
systeem verbonden worden.
14
Schakelaar
Zekering
L1
L2
L3
N PE

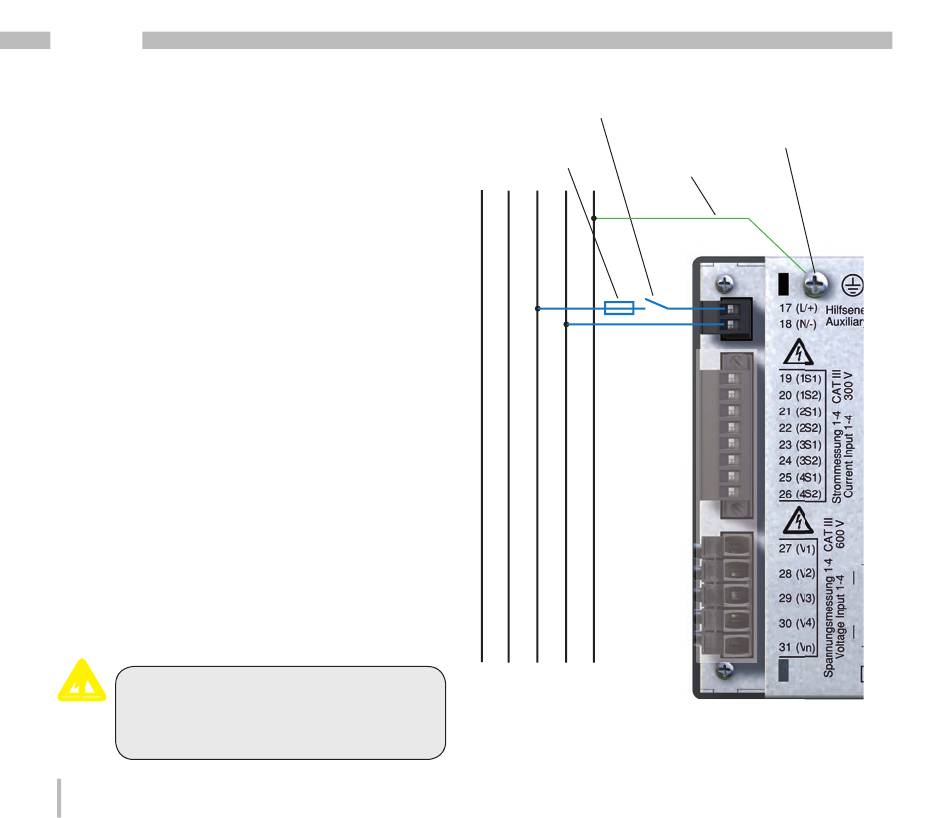

Afb. aansluitvoorbeeld; aansluiting van de
voedingsspanning op een UMG508.
Aansluitplek van de
aardleiding
Aardleiding
