UMG 508
Spanningsmeting
Driefase-4-leidersystemen
De UMG508 kan in driefase-4-leidersystemen
(TN-, TT-net) met een geaarde nulleider gebruikt
worden. De behuizingen van de elektrische
installatie zijn geaard.
347V/600V 50/60Hz
L1
L2
L3
N
PE
V4
V1
V2
Aarding
van het
Spanningsmeting
systeem
UMG508

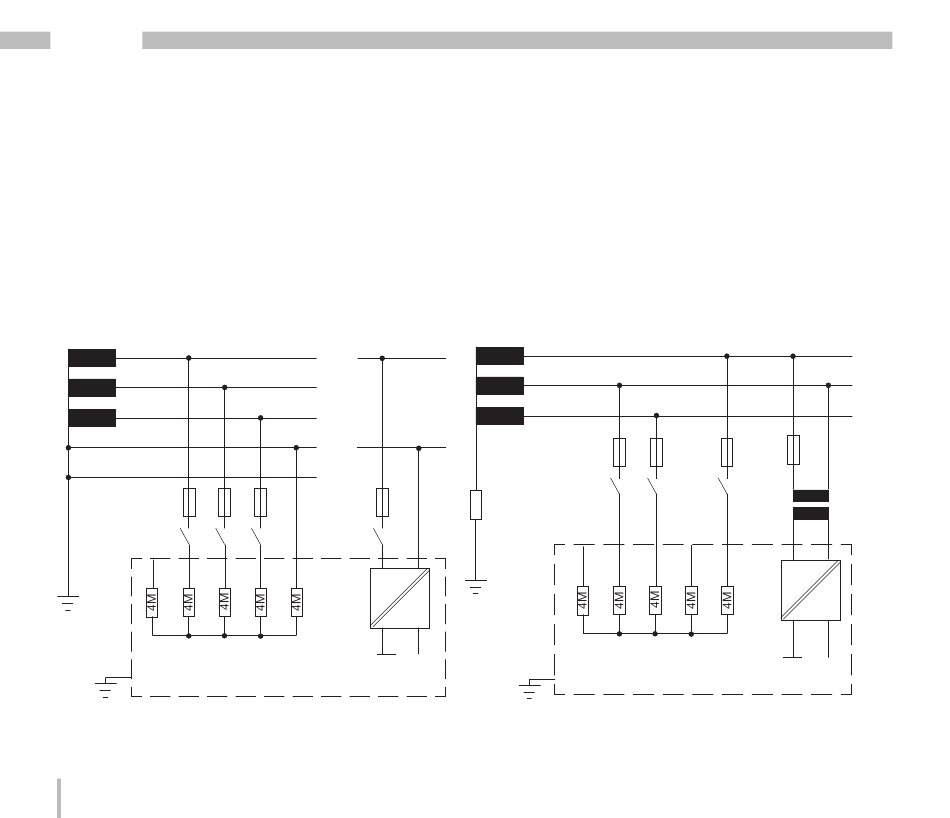

Afb. basis aansluitschema, UMG508 in het TN-
net.
16
L1
240V
50/60Hz
N
V3
Vref
AC/DC
DC
Hulpspanning
Driefase-3-leidersystemen
Voor het gebruik in IT-netwerken is de UMG508
slechts beperkt geschikt, omdat de meetspanning
tegen de behuizingspotentiaal gemeten wordt
en de ingangsimpedantie van het apparaat een
lekstroom tegen aarde veroorzaakt. De lekstroom
kan de isolatiebewaking in IT-netwerken tot
activeren brengen.
De
aansluitingsvarianten
omvormer zijn onbeperkt geschikt voor IT-
netwerken.
600V 50/60Hz
L1
L2
L3
Impedantie
V4
V1
Aarding van
het systeem
Spanningsmeting
UMG508
Afb. basis aansluitschema, UMG508 in het IT-
net zonder N.
met
spannings-
V2
V3
Vref
AC/DC
DC
Hulpspanning
