UMG 508
Events
Events zijn grenswaardeoverschrijdingen van
ingestelde grenswaarden voor stroom en
spanning. Hierbij worden de grenswaarden met
de effectieve waarden volledige golf van stroom
en spanning uit de meetkanalen vergeleken.
De voorval-registratie bevat een gemiddelde
waarde, een min. en max. waarde, een start- en
een eindtijdstip.
• U kunt de bewaking van de grenswaarden
uitschakelen (Off/Manual).
• De grenswaarden moeten in procenten van de
nominale waarde ingesteld worden.
• De grenswaarden zijn instelbaar voor over- en
onderspanning en overstroom.
• Een event wordt veroorzaakt, wanneer binnen
de voorlooptijd ononderbroken sprake van
grenswaardeoverschrijding is. Een event wordt
beëindigd, wanneer binnen de nalooptijd er
geen sprake van grenswaardeoverschrijding
is.
• Is er een event opgetreden, wordt de
bijbehorende meetwaarde met de ingestelde
voor- en nalooptijd (telkens 0..1000 volledige
golf) geregistreerd.
• Een registratie van een event wordt met GridVis
geconfigureerd en met de eventbrowser
weergegeven.
58
Voorlooptijd
Grenswaarde-
overschrijdingen
Starttijdstip voorval
voor
(Triggertijdstip)
de voorlooptijd
Registratie voorval
Naloop
Voorloop

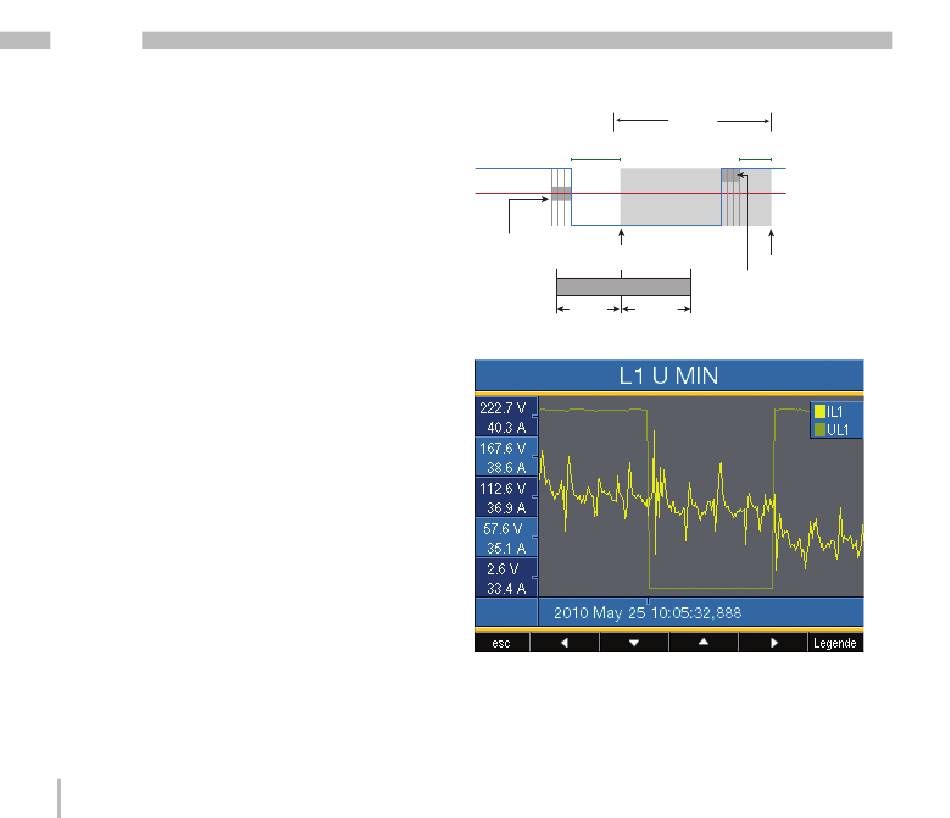

Afb. weergave van de effectieve waarden
volledige golf bij een event.
Event
Meetwaarde
Nalooptijd
Effectieve waarde
volledige golf
Grenswaarde
Eindtijdstip
Grenswaardeoverschrijdingen
voor de nalooptijd
