S0 impulsingang
U kunt op elke digitale ingang een S0 impulsgever
conform DIN EN62053-31 aansluiten.
U heeft een externe hulpspanning met een
uitgangsspanning in het bereik 20 .. 28V DC
nodig en een weerstand met 1,5kOhm.
UMG508
Digitale ingangen 1-4
Digital Inputs 1-4
3,9V
4k
Digital
Input 1
3,9V
4k
Digital
Input 2
3,9V
4k
Digital
Input 3
3,9V
4k
Digital
Input 4

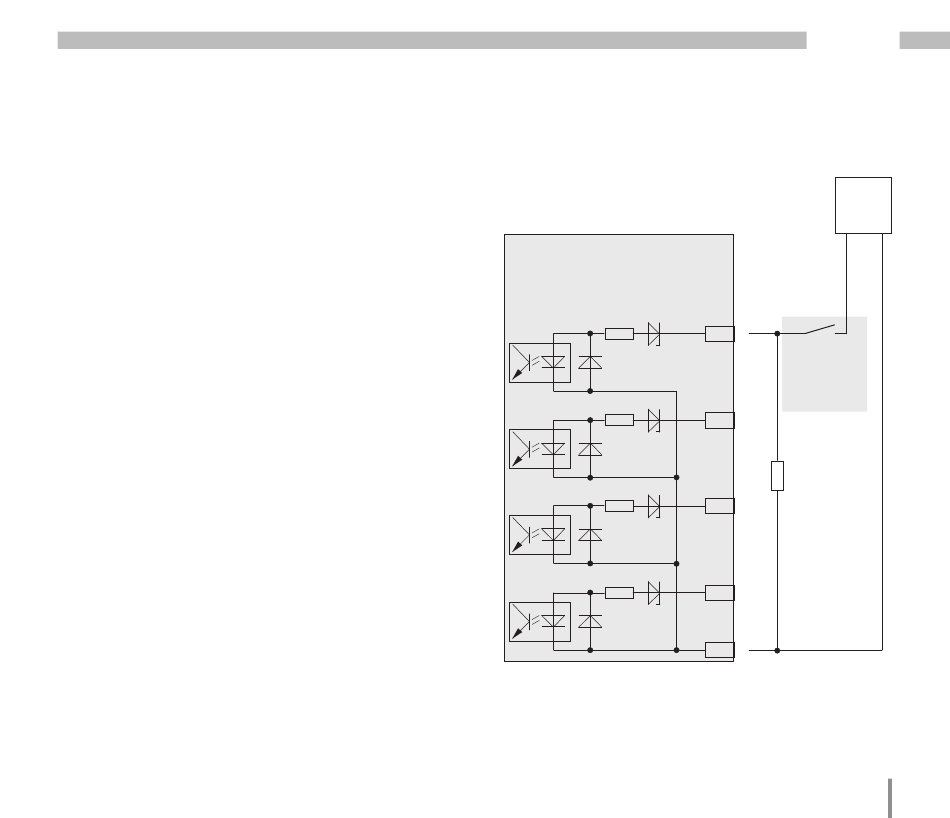

Afb. voorbeeld voor de aansluiting van een S0
pulsgenerator aan de digitale ingang 1.
UMG 508
24V
Externe
hulpspanning
DC
+
-
10
S0
Impulsgever
9
1,5k
8
7
6
37
