Aansluitschema spanningsmeting
Voor de spanningsmeting kunt u uit de volgende
aansluitschema's kiezen:
3p4w
- 3 fasen 4 leiders
3p4wu - 3 fasen 4 leiders
3p3w
- 3 fasen 4 leiders
Voor netwerken zonder nulleider met
symmetrische belasting.
3p3wu - 3 fasen 3 leiders
Voor netwerken zonder nulleider met
symmetrische belasting.
3p5w
- 3 fasen 4 leiders
Meting op een extra leider.
1p2w
- 1 fase 2 leiders (180°)
Fabrieksinstellingen: 3p4w
C
Voor de meetingangen V4 en I4 moet
geen aansluitschema geconfigureerd
worden.

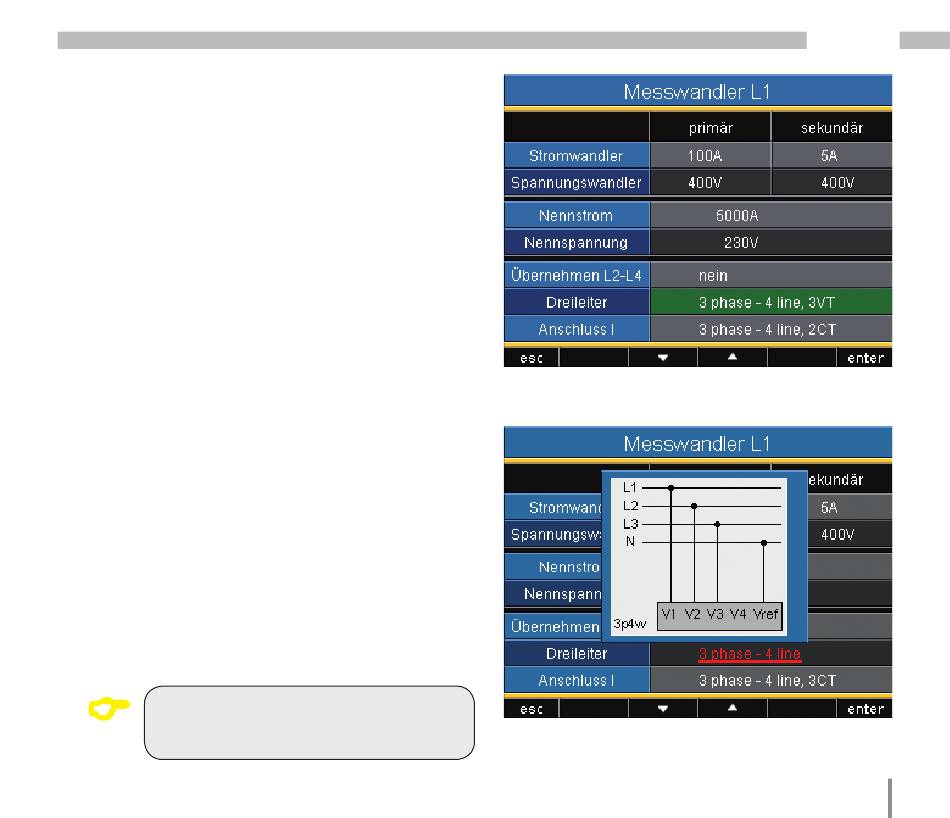

Afb. voorbeeld voor de spanningsmeting in een
3-fasen-4-leidernet.
UMG 508
53
