Aansluitschema stroommeting
Voor de stroommeting kunt u uit de volgende
aansluitschema's kiezen:
3p4w
- 3 fasen 4 geleiders, 3 stroomtransformatoren
3p5w
- 3 fasen 4 geleiders, 4 stroomtransformatoren
De vierde stroomtransformator kan bij-
voorbeeld voor de meting in de
nulleider gebruikt worden.
3p2i
- 3 fasen 4 geleiders, 2 stroomtransformatoren
Voor netten met een symmetrische
belasting.
3p2i0
- 3 fasen 3 geleiders, 2 stroomtransformatoren
Aronschakeling voor netten zonder
nulleider. De derde stroom wordt
berekend
1p2i
- 1 fase 2 geleiders, 2 stroomtransformatoren
Fabrieksinstellingen: 3p4w
C
Voor de meetingangen V4 en I4 moet
geen aansluitschema geconfigureerd
worden.

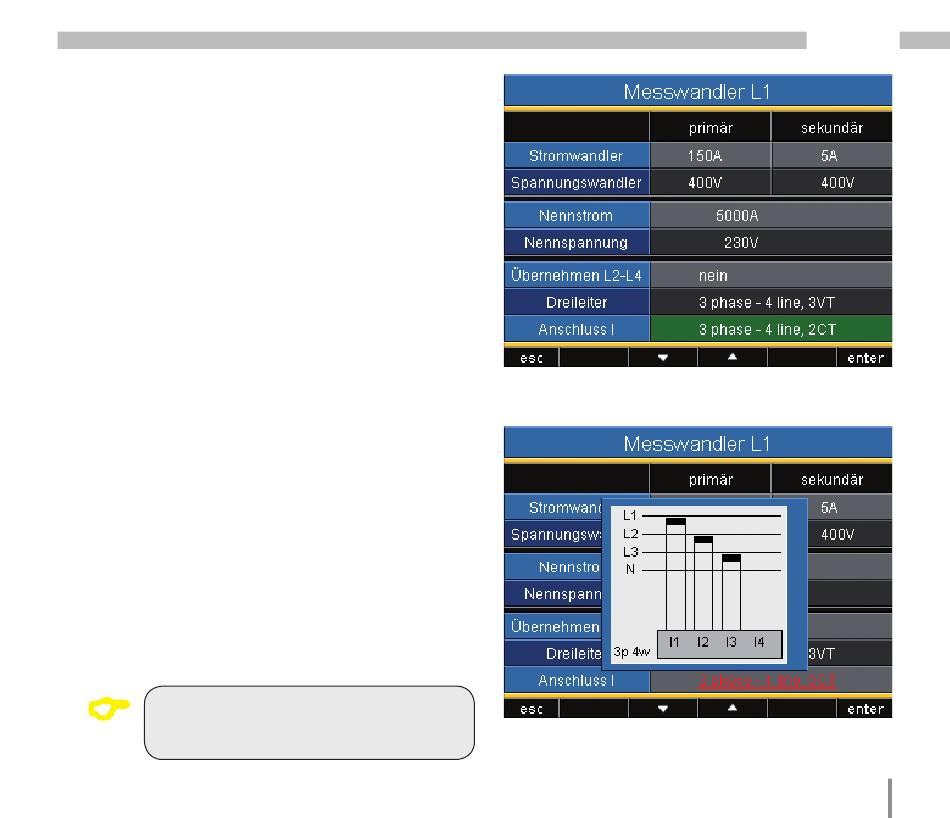

Afb. voorbeeld voor de stroommeting via 3
stroomtransformatoren in een 3-fasen-4-leidernet.
UMG 508
55
