Somstroommeting
Wordt de stroommeting uitgevoerd via twee stroom-
transformatoren, dan moet de totale overbrengings-
verhouding van de stroomtransformatoren in de UMG
96RM-E geprogrammeerd worden.
UMG
S
1
Voeding 1
Einspeisung 1
Supply 1
Supply 1
P
1
1S
1S
1
2
1P
1
1S
1
(K)
(k)
(l)
(L)
1S
1P
2
2
Verbruiker A
Verbraucher A
Consument A
Consumer A

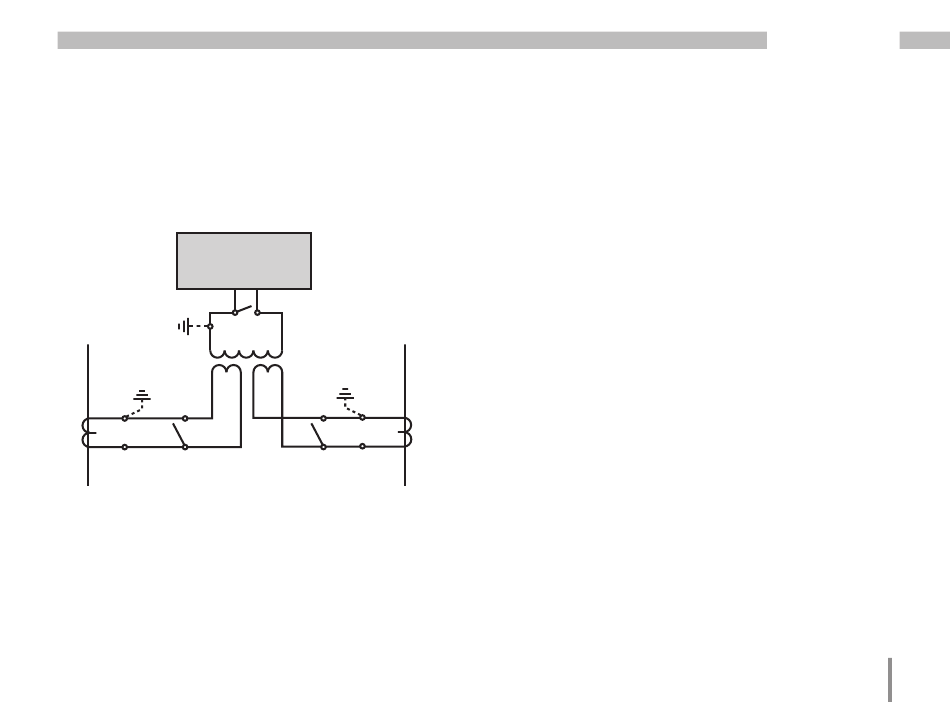

Afb. stroommeting via een somstroomtransformator
(voorbeeld).
I
S
2
Voeding 1
Einspeisung 2
Supply 1
Supply 2
P
2
2S
2S
1
2
2P
2S
1
(k)
(K)
(l)
(L)
2S
2P
2
Verbruiker B
Verbraucher B
Consument B
Consumer B
Voorbeeld: De stroommeting wordt uitgevoerd via twee
stroomtransformatoren. Beide stroomtransformatoren
hebben een overbrengingsverhouding van 1000/5A.
De sommeting wordt met een somstroomtransformator
5+5/5A uitgevoerd.
De UMG 96RM-E moet dan als volgt worden ingesteld:
Primaire stroom:
Secundaire stroom:
1
2
UMG 96RM-E
1000A + 1000A =
2000A
5A
