UMG 96RM-E
Busstructuur
• Alle apparaten worden in een busstructuur (lijn)
aangesloten en elk apparaat bezit een eigen adres
binnen de bus (zie ook Parameters programmeren).
• In een segment kunnen max. 32 deelnemers
samengeschakeld worden.
• Aan het begin en aan het einde van een segment
wordt de kabel met weerstanden (busafsluiting,
120Ohm 1/4W) getermineerd.
• Bij meer dan 32 deelnemers moeten repeaters
(leidingversterker) ingezet worden om de afzonderlijke
segmenten te verbinden.
Master
Slave
T
Slave
Slave
Slave
Slave
Slave
36
• Apparaten met ingeschakelde busafsluiting moeten
gevoed worden.
• Er wordt aanbevolen de master aan het einde van een
segment te zetten.
• Wordt de master met ingeschakelde busafsluiting
vervangen, dan is de bus buiten werking.
• Wordt een slave met ingeschakelde busafsluiting
vervangen of is de slave spanningsloos, dan kan de
bus instabiel raken.
• Apparaten die geen deel uitmaken van de busafsluiting,
kunnen vervangen worden, zonder dat de bus instabiel
wordt.
Voeding noodzakelijk / power supply necessary
T
Busafsluiting ingeschakeld / bus terminator on
Slave
Slave
Slave
Slave
T
Repeater
T

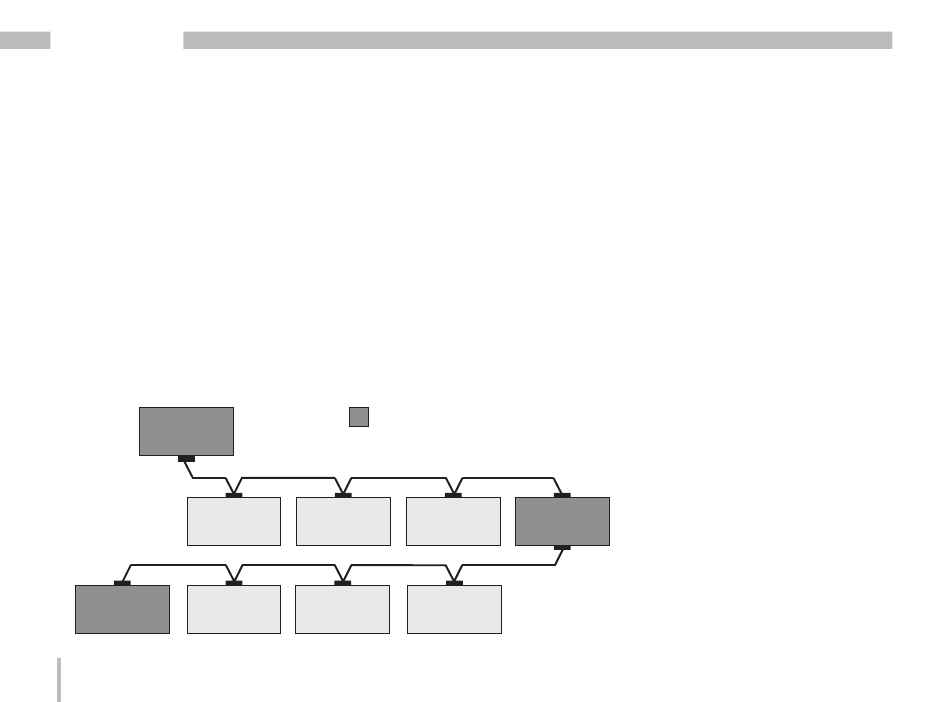

Afb. weergave busstructuur
