S0 impulsingang
U kunt op elke digitale ingang een S0 pulsgenerator
conform DIN EN62053-31 aansluiten.
U heeft een externe hulpspanning met een uitgangs-
spanning in het bereik 20 .. 28V DC nodig en een weer-
stand met 1,5kOhm.
UMG 96RM-E
Digitale ingangen 1-4
2k21
2k21
2k21
2k21
2k21
2k21
2k21

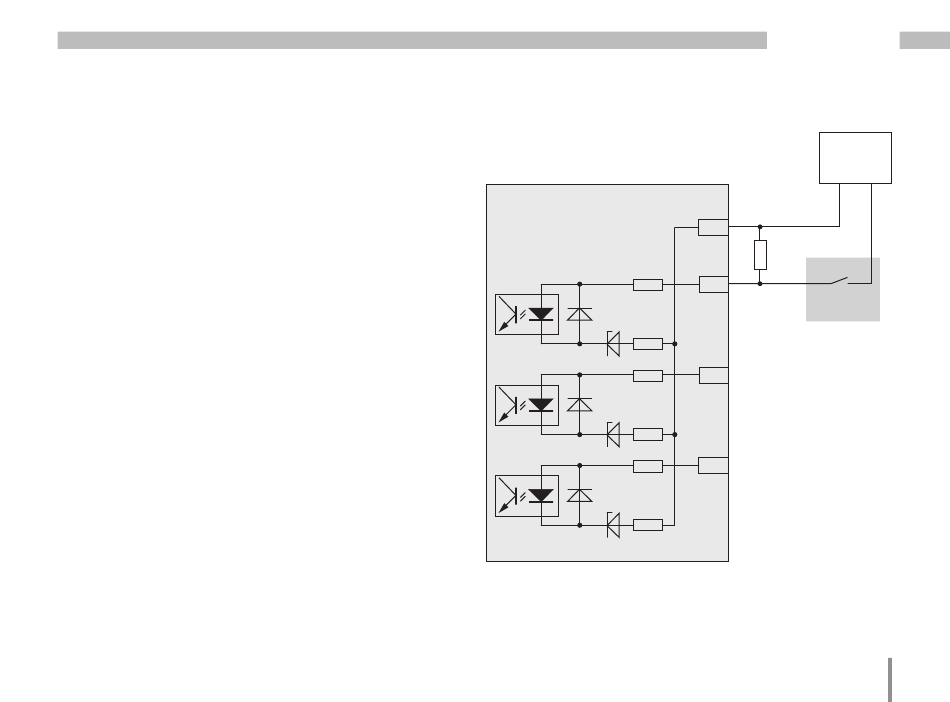

Afb. voorbeeld voor de aansluiting van een S0
pulsgenerator aan de digitale ingang 1.
UMG 96RM-E
Externe
hulpspanning
24V DC
-
28
1,5k
29
S0
Digital
pulsgenerator
Input 1
30
Digital
Input 2
31
Digital
Input 3
41
+
