Afscherming
Voor verbindingen via de RS485-interface moet een
getwiste en afgeschermde kabel worden aangebracht.
• Aard de afschermingen van alle kabels die in de kast
komen aan de kastingang.
• Verbind de afscherming over een groot oppervlak
en goed geleidend met een aarde die arm aan externe
spanning is.
• Ondersteun de kabels boven de aardingsklem
mechanisch, om beschadigingen door bewegingen
van de kabel te voorkomen.
• Gebruik voor de invoering van de kabel in de scha-
kelkast passende kabelinvoeringen, bijvoorbeeld PG-
wartels.
Kabeltype
De gebruikte kabels moeten voor een omgevingstempe-
ratuur van minimaal 80°C geschikt zijn.
Aanbevolen kabeltypes:
Unitronic Li2YCY(TP) 2x2x0,22 (Lapp Kabel)
Unitronic BUS L2/FIP 1x2x0,64 (Lapp Kabel)
Maximale kabellengte
1200m bij een baudrate van 38,4k.

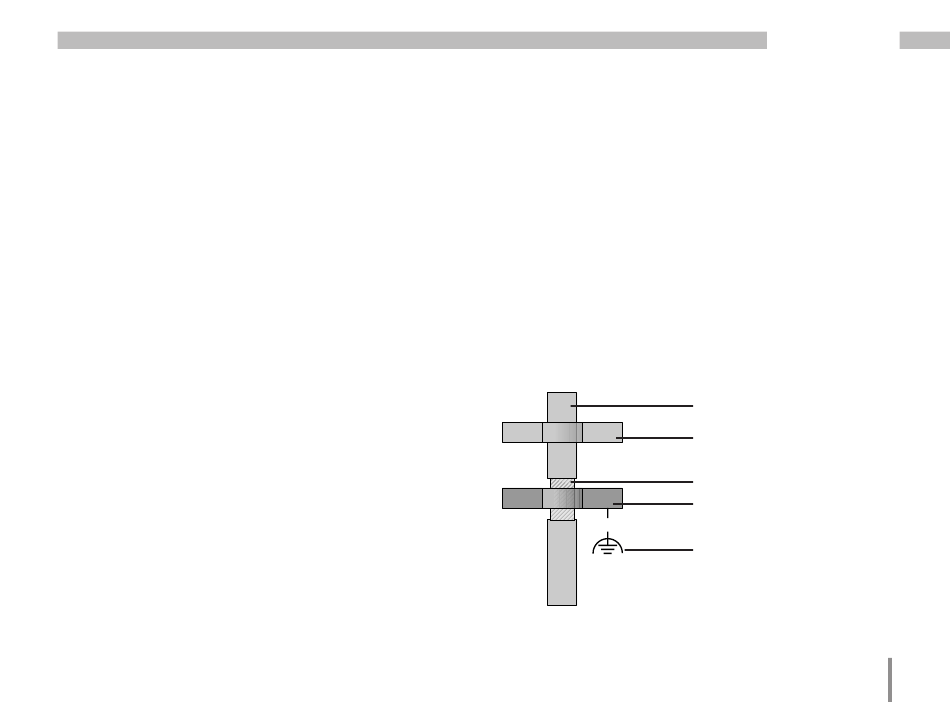

Afb. afschermingsconfiguratie bij kastingang.
UMG 96RM-E
Kabel
Trekontlasting
Afschermingsvlechtwerk van de kabel
Aardingsklem
Een aarde die arm aan externe
spanning is
35
