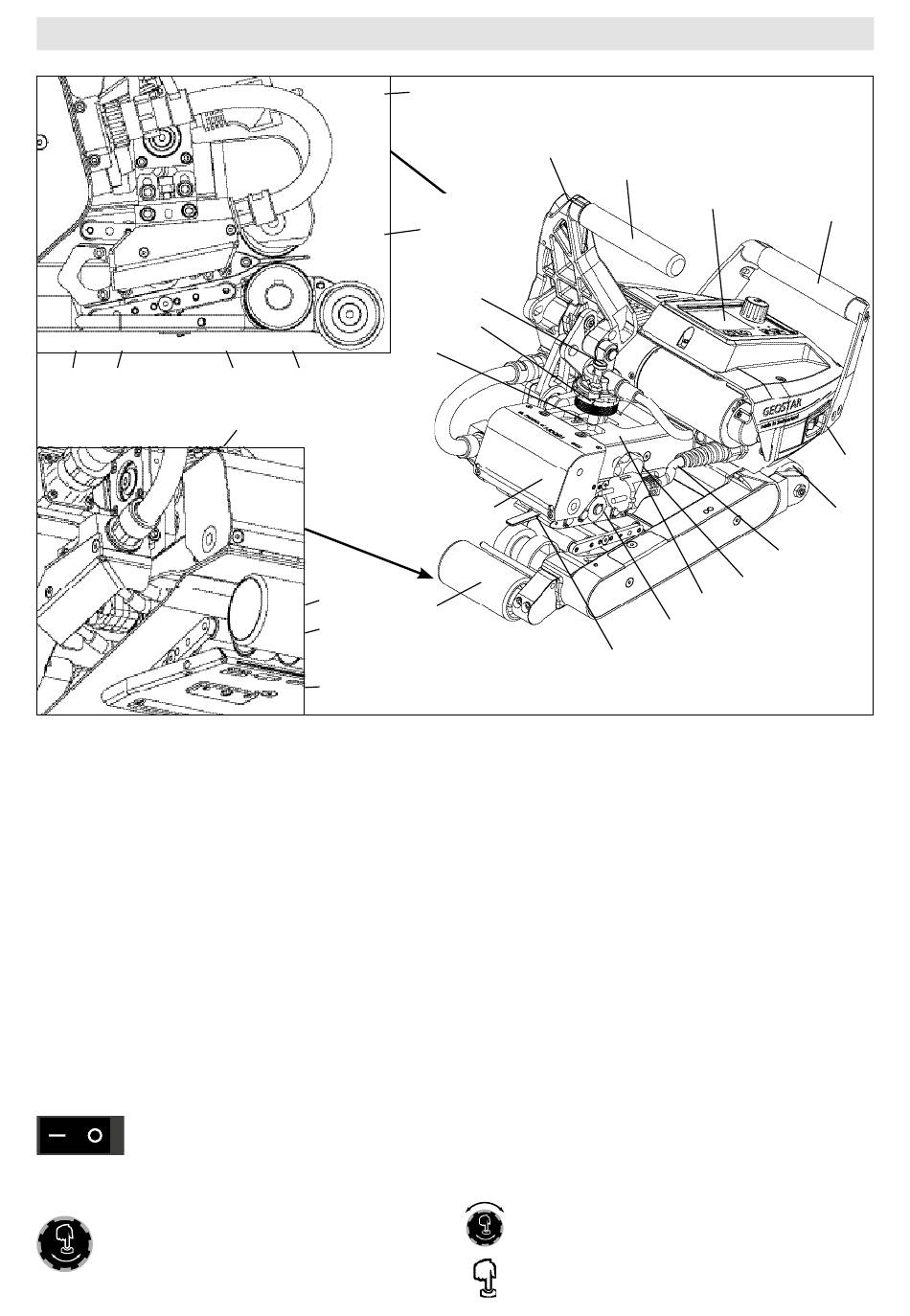

Описание аппарата
14
23
1. Шнур питания
2. Главный выключатель
3. Функциональный блок
4. Прихват
5. Нагревательный клин
6. Натяжитель
7. Зажимной рычаг
8. Регулировочное кольцо прижимного усилия
9. Предохранительный болт прижимного усилия
10. Блокирующий механизм зажимного рычага
11. Рукоятка
12. Задний опорный ролик
13. Разъем нагревательного клина
Главный выключатель (2)
Для включения/выключения аппарата для сварки нагревательным клином GEOSTAR
Функциональный блок (3)
Регулятор «e-Drive»
Регулятор «e-Drive» используется как
навигатор.
Он имеет две функции:
76
15
17
24
15
22
20
13
10
16
9
8
19
25
12
14. Верхняя контактная система
15. Нижняя контактная система
16. Верхний ведущий прижимной ролик
17. Нижний ведущий прижимной ролик
18. Передний опорный ролик
19. Регулировочный винт верхней контактной системы
20. Регулировочный винт нижней контактной системы
21. Запирающий винт верхней контактной системы
22. Запирающий винт нижней контактной системы
23. Регулировочный винт для установки нагреватель
ного клина по вертикали
24. Стопорный винт нагревательного клинаи
25. Подвижная головка
Поверните влево или вправо для установки
различных меню и значений
Нажмите для подтверждения или
активации.
7
3
21
4
5
6
11
2
18
1
