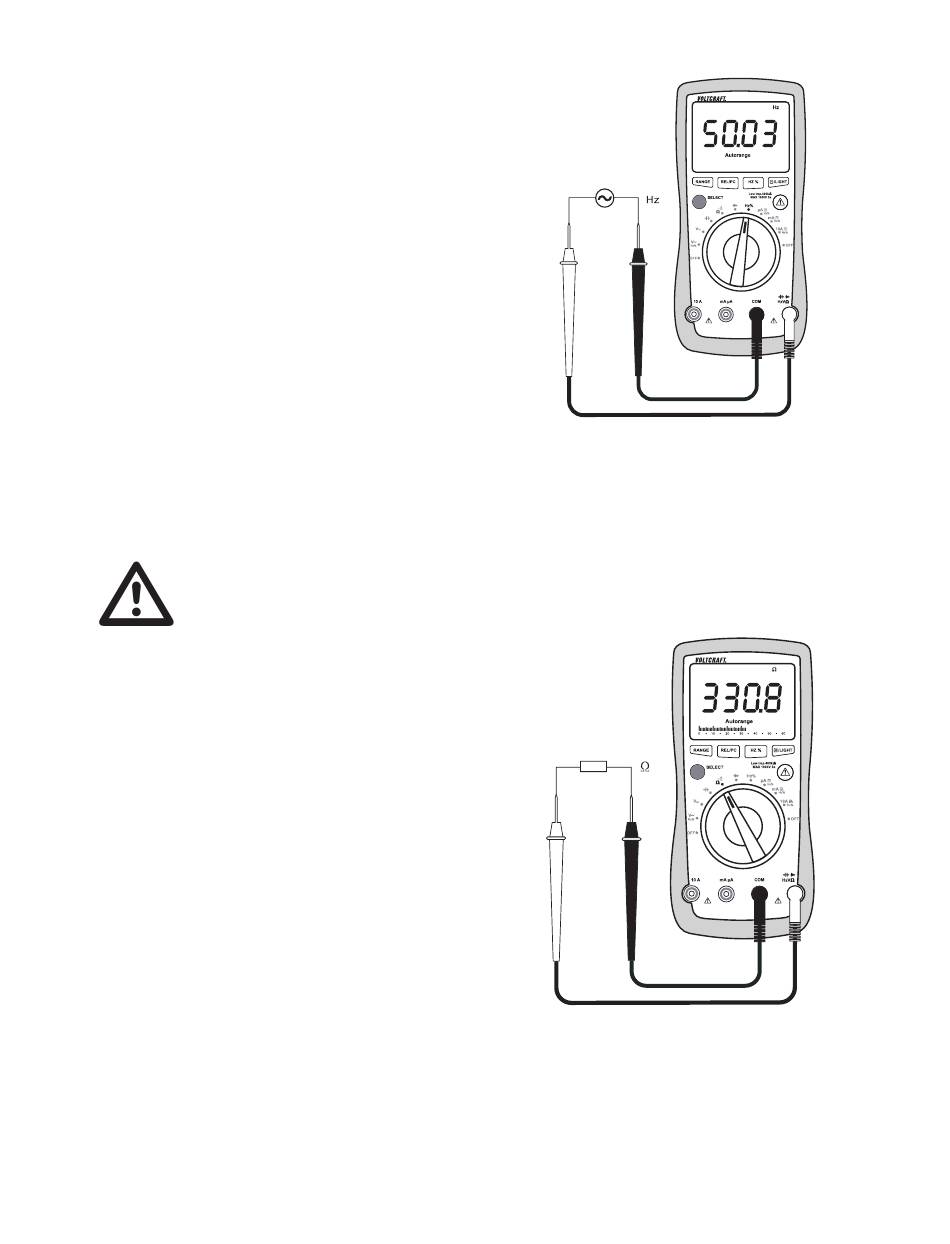

d) Mesure de fréquence
Le DDM peut mesurer et afficher la fréquence d'une tension
de signal comprise entre 0,001 Hz et 10 MHz.
Procédez comme suit pour mesurer les fréquences :
- Allumez le DMM et sélectionnez la plage de mesure
« Hz ». « Hz » apparaît à l'écran.
- Branchez le câble de mesure rouge dans la douille de
mesure Hz (7) et le câble de mesure noir dans la douille de
mesure COM (8).
- Raccordez à présent les deux pointes de mesure avec
l'objet à mesurer (générateur de signal, circuit, etc.).
- La fréquence s'affiche avec l'unité correspondante.
- La mesure effectuée, retirez les pointes de mesure de
l'objet à mesurer et éteignez le DMM.
e) Mesure de la résistance
Assurez-vous que tous les éléments du circuit, tous les circuits, composants à mesu-
rer et autres objets de mesure sont impérativement hors tension et déchargés.
Pour la mesure de la résistance, procédez comme suit :
- Allumez le DMM et sélectionnez la plage de mesure « Ω ».
- Branchez le câble de mesure rouge dans la douille de
mesure Ω (7) et le câble de mesure noir dans la douille de
mesure COM (8).
- Assurez-vous de la continuité des câbles de mesure en
reliant les deux pointes de mesure. Une valeur de rési-
stance d'env. 0 à 1,5 ohms devrait alors s'afficher (rési-
stance interne des câbles de mesure).
- En cas de mesures à basse impédance, appuyez sur la
touche « REL » (10) pour exclure la résistance interne
des câbles de mesure dans la prochaine mesure des
résistances. Le symbole delta apparaît à l'écran et l'écran
affiche 0 ohm. La sélection automatique de la plage
(Autorange) est désactivée.
- Reliez maintenant les deux pointes de mesure à l'objet à mesurer. La valeur de mesure s'affiche à
l'écran à condition que l'objet à mesurer n'ait pas une haute impédance ou ne soit pas interrompu.
Attendez que la valeur affichée se soit stabilisée. Pour les résistances > 1 Mohm, cela peut durer
quelques minutes.
