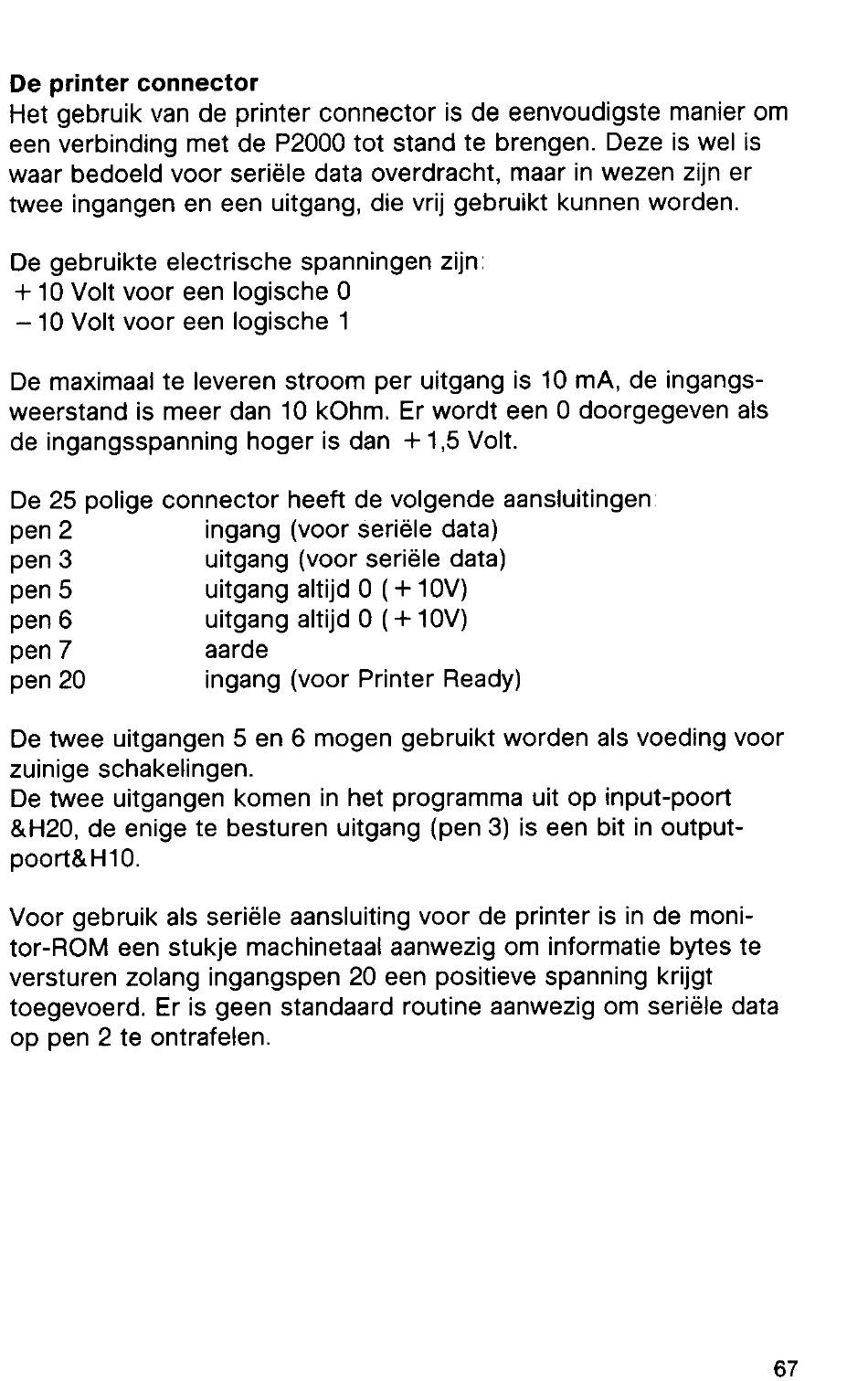

De printer connector
Het gebruik van de printer connector
is de eenvoudigste
manier om
een verbinding
met de P2000 tot stand te brengen. Deze is wel is
waar bedoeld voor seriële data overdracht,
maar in wezen zijn er
twee ingangen en een uitgang, die vrij gebruikt kunnen worden.
De gebruikte electrische
spanningen zijn
+ 10 Volt voor een logische 0
-10 Volt voor een logische 1
De maximaal te leveren stroom per uitgang is 10 mA, de ingangs-
weerstand is meer dan 10 kOhm. Er wordt een 0 doorgegeven als
de ingangsspanning
hoger is dan + 1,5 Volt.
De 25 polige connector
heeft de volgende aansluitingen
pen 2
ingang (voor seriële data)
pen 3
uitgang (voor seriële data)
pen 5
uitgang altijd 0 (+ 10V)
pen 6
uitgang altijd 0 (+ 10V)
pen 7
aarde
pen 20
ingang (voor Printer Ready)
De twee uitgangen 5 en 6 mogen gebruikt worden als voeding voor
zuinige schakelingen.
De twee uitgangen komen in het programma
uit op input-poort
&H20, de enige te besturen uitgang (pen 3) is een bit in output-
poort&H10.
Voor gebruik als seriële aansluiting voor de printer is in de moni-
tor-ROM een stukje machinetaal aanwezig om informatie bytes te
versturen zolang ingangspen 20 een positieve spanning krijgt
toegevoerd.
Er is geen standaard routine aanwezig om seriële data
op pen 2 te ontrafelen.
67
