Inbedrijfstelling
I
5
Starten van de motor
0 0
Handbedrijf met
de DBG11B
70
Met de functie handbedrijf wordt de regelaar met het programmeerapparaat DBG11B
aangestuurd. Om het handbedrijf te kunnen starten, moet de regelaar in de toestand
"No enable" staan. De toestand "No enable" betekent DIØØ /Regelaarblokkering = "1"
en de standaard geprogrammeerde binaire ingangen DIØ1 Rechts/stop, DIØ2
Links/stop en DIØ3 Vrijgave/stop = "0".
De binaire ingang DIØØ /Regelaarblokkering is ook in het handbedrijf actief. De overige
binaire ingangen zijn tijdens het handbedrijf niet actief. De binaire ingang DIØØ
/Regelaarblokkering moet een "1"-signaal krijgen, om de aandrijving in handbedrijf te
kunnen starten. Met DIØØ = "0" kan de aandrijving ook in handbedrijf gestopt worden.
De draairichting wordt niet bepaald door de binaire ingangen "Rechts/stop" of
"Links/stop", maar door de keuze van de draairichting met het programmeerapparaat
(Æ afbeelding 37).
Het handbedrijf blijft ook na het uitschakelen en inschakelen van de netvoeding actief,
maar de regelaar is dan geblokkeerd. Het draairichtingscommando met de toets Æ of Ä
veroorzaakt een vrijgave en start met n
Å en Ç kunt u het toerental verhogen of verlagen. De snelheid van verandering bedraagt
150 rpm per seconde.
Q-toets
←-toets
_ 0 % I n
0 r p m
< Q > = S T O P
R
↑-toets: increase speed : toets snelheid verhogen
↓-toets: decrease speed : toets snelheid verlagen

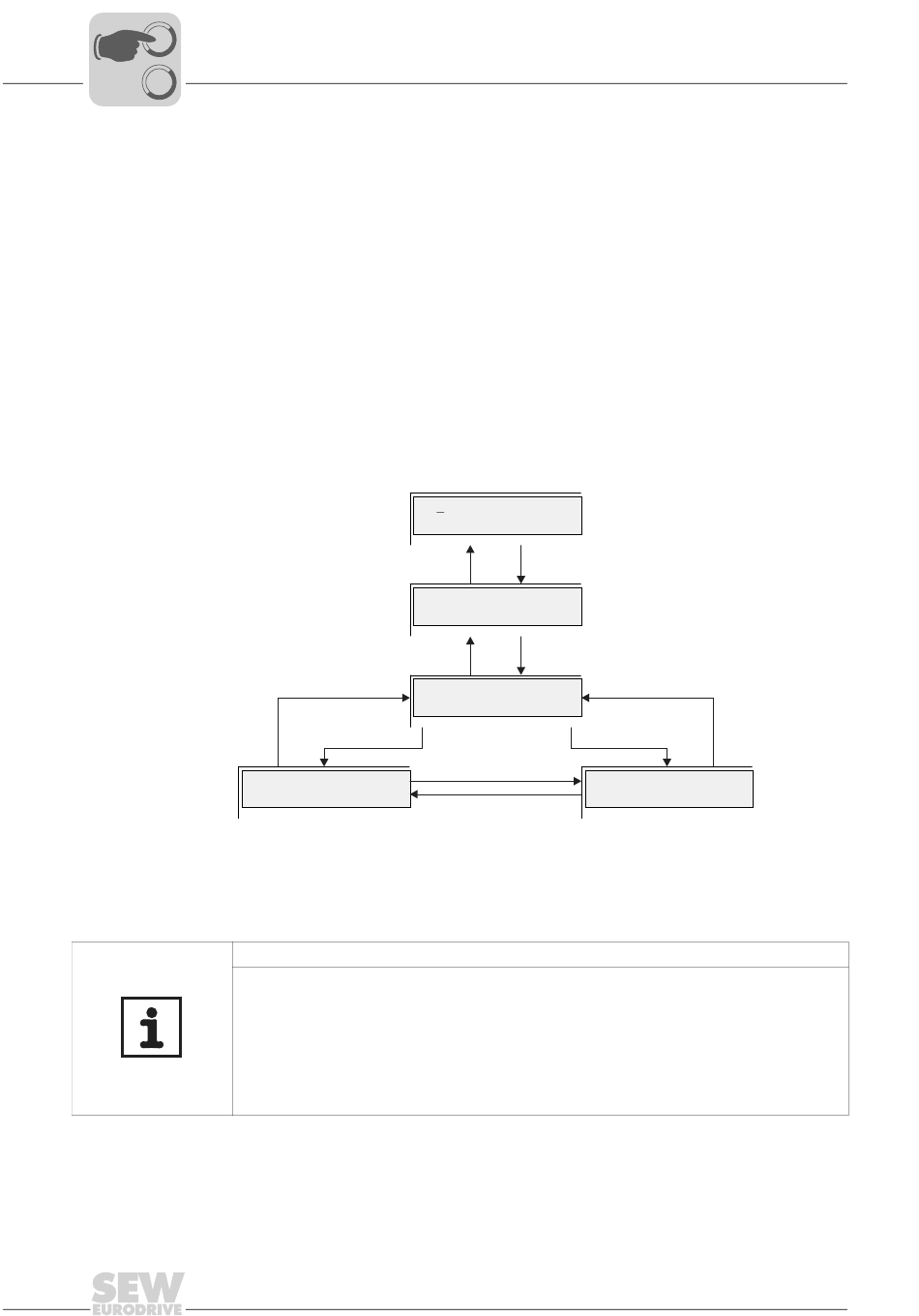

Afbeelding 37: handbedrijf met de DBG11B
AANWIJZING
Als het handbedrijf beëindigd wordt, zijn de signalen op de binaire ingangen onmiddel-
lijk actief; de binaire ingang DIØØ "/Regelaarblokkering" moet niet "1"-"0"-"1" worden
geschakeld. De aandrijving kan op basis van de signalen op de binaire ingangen en
de setpointbronnen starten.
Let u er op dat de standaard geprogrammeerde binaire ingangen DIØ1 Rechts/stop,
DIØ2 Links/stop en DIØ3 Vrijgave/stop een "0"-signaal krijgen als u het handbedrijf
beëindigt.
in de gekozen draairichting. Met de toetsen
min
8 8
0
O F F
M A N U A L
O P E R A T I O N
←-toets
→-toets
8 8 0
_ O F F
M A N U A L
O P E R A T I O N
↑
↓
E-toets
- of -toets
_ D I R . O F R O T A T I O N
L
< E > = E X I T
R
→-toets
←-toets
Technische handleiding – MOVIDRIVE
Q-toets
→-toets
_ 0 % I n
0 r p m
L
< Q > = S T O P
®
compact MCH4_A
02406ANL
