AX
DeltaSol
®

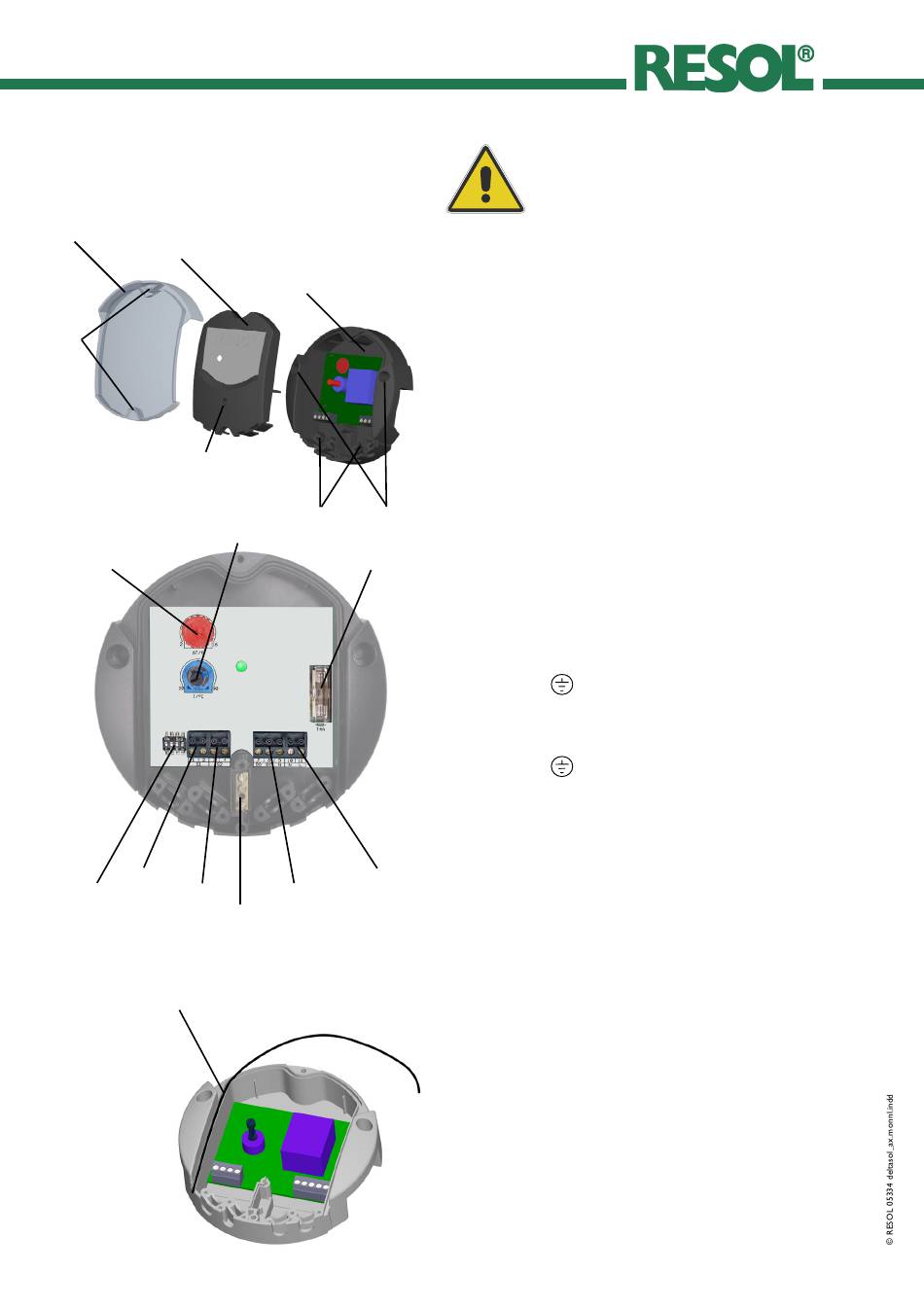

1. Installatie
deksel
afdekking
4
3
temperatuurbegrenzing
potentiometer
temperatuurverschil
voeler 1
minischakelaar
voeler 2
aardingsklem
(verzamelklemmenblok)
Dichting zonder trek in de gleuf leggen
| 4
sokkel
2
1
zekering T4A
netaansluiting
relais (verbruiker)
Waarschuwing:
alvorens het huis te openen, steeds de
netspanning uitschakelen.
De montage mag enkel gebeuren in een droge binnenruimte.
Let erop dat voor een betrouwbare werking het apparaat
niet op een plaats mag gemonteerd worden waar sterke
elektromagnetische velden aanwezig zijn. Bij de installatie
van de aansluiting van het net en van de voelerleidingen
letten op gescheiden plaatsing.
• positie voor de montage kiezen, twee gaten dia. 6 mm
op een afstand van 113 mm naast elkaar boren en de
bijgeleverde pluggen monteren.
• de regelaar met de meegeleverde schroeven (4 x 40 mm)
- (pos. 1) bevestigen.
• de elektrische aansluitingen maken.De stroomvoorziening
van de regelaar (210 ... 250 V) moet gebeuren via een
externe netschakelaar.
Aansluiting van de voelers aan de klemmen:
1 / 2 =
voeler 1 (bvb. collectorvoeler)
3 / 4 =
voeler 2 (bvb. reservoirvoeler)
Aansluiting van de verbruikers aan de klemmen:
7
= arbeidscontact relais (RO)
8
= rustcontact relais (RC)
9
= nulleider (N)
aardingsklem
(verzamelblok)
Aansluiting van het net aan de klemmen:
10 = nulleider (N)
11 = geleider (L)
aardingsklem
(verzamelblok)
• de tongen van de benodigde invoerkanalen aan de on-
derkant van de afdekking afbreken. De leidingen met
de meegeleverde ontlastingsbeugels en de bijhorende
schroeven aan het huis vastzetten (pos 2).
• de gewenste instellingen voor de minischakelaars (hand-
bedieningsmodus, maximaaltemperatuur-, minimaaltem-
peratuurbegrenzing en vorstbeveiligsfunctie) maken.
• eventueel de potentiometer voor het temperatuurverschil
instellen.
• indien drupwaterdichtheid nodig is, de meegeleverde
siliconendichting zonder trek in de sokkelgleuf leggen.
• de afdekking plaatsen en vastzetten (pos. 3).
• eventueel de temperatuurbegrenzing (minimaal- en ma-
ximaaltemperatuurbegrenzing, in functie van de stand van
de minischakelaars) instellen.
• het deksel van het huis plaatsen en vastschroeven
(pos. 4).
