M
LIJST MET COMPONENTEN
C
Platenwarmtewisselaar
IF
Filter luchtextractie
IV
Filter uitlaat
TE
Temperatuursonde luchtuitlaat
DTJ
Temperatuur- en luchtvochtigheidssonde luchtextractie*
RH
Luchtvochtigheidssensor
KE1
Elektrische verwarmingsbatterij
M1
By-pass klep
M3
Servomotor klep luchafvoer
CO
SK2
Druksonde luchtafvoer*
2
Geventileerde ruimtes
NET
Netwerk*
TP
Luchttemperatuur na voorverwarming batterij sensor*
T
Temperatuursonde*
* Component/aansluitmogelijkheid naargelang het model.
MOGELIJKE PCB INGANGEN/UITGANGEN
FA
Brandalarm
H1
Bedrijfs-/werkindicatie-uitgang
Systeem modeswitch
5.5.
MONTAGE
• De installatie mag enkel worden uitgevoerd door gekwalificeerd en voldoende opgeleid personeel.
• Controleer de labels op de behuizing van de unit bij het aansluiten van de luchtkanalen.
• Sluit de aansluitopeningen van de ventilatiekast bij het aansluiten van de luchtkanalen.
• Controleer de richting van de luchtstroom die is aangegeven op de behuizing van het toestel.
• Sluit geen bochten aan op de aansluitflenzen van de unit. De minimumafstand van het rechte luchtkanaal tussen de unit en de eerste aftakking
van het luchtkanaal moet 3xD bedragen voor de luchttoevoer en de luchtafvoer, met D als diameter van het luchtkanaal.
• Het is aanbevolen om klembanden (accessoire) te gebruiken om de overdracht van trillingen van de unit naar het luchtkanaalsysteem en de
omgeving te vermijden.
• Voorzie voldoende ruimte voor de opening van het mangat en de filters.
• Bij wandmontage van de unit kan deze geluidstrillingen naar het pand overbrengen. Hoewel het geluidsniveau dat wordt gegenereerd door de
ventilatoren toelaatbaar is, wordt aanbevolen om de unit op een afstand van 400 mm van de dichtstbijzijnde muur te monteren. Als dit niet mo-
gelijk is, wordt montage van de unit aanbevolen aan de wand van de ruimte waar het geluidsniveau minder significant is.
• Luchtkanalen worden zodanig aangesloten op de unit zodat ze gemakkelijk kunnen worden gedemonteerd en zodat de batterij uit de unit kan
worden verwijderd voor onderhoud, service en/of reparatie.
De beschermingsfolie dient om de unit te beschermen tijdens het transport. Het is aanbevolen om de folie te verwijderen om
oxidatie te voorkomen.
Voor de aanvang van het verwarmingsseizoen moet de condensaatslang bij opstart gevuld worden met water zoals aangege-
ven!

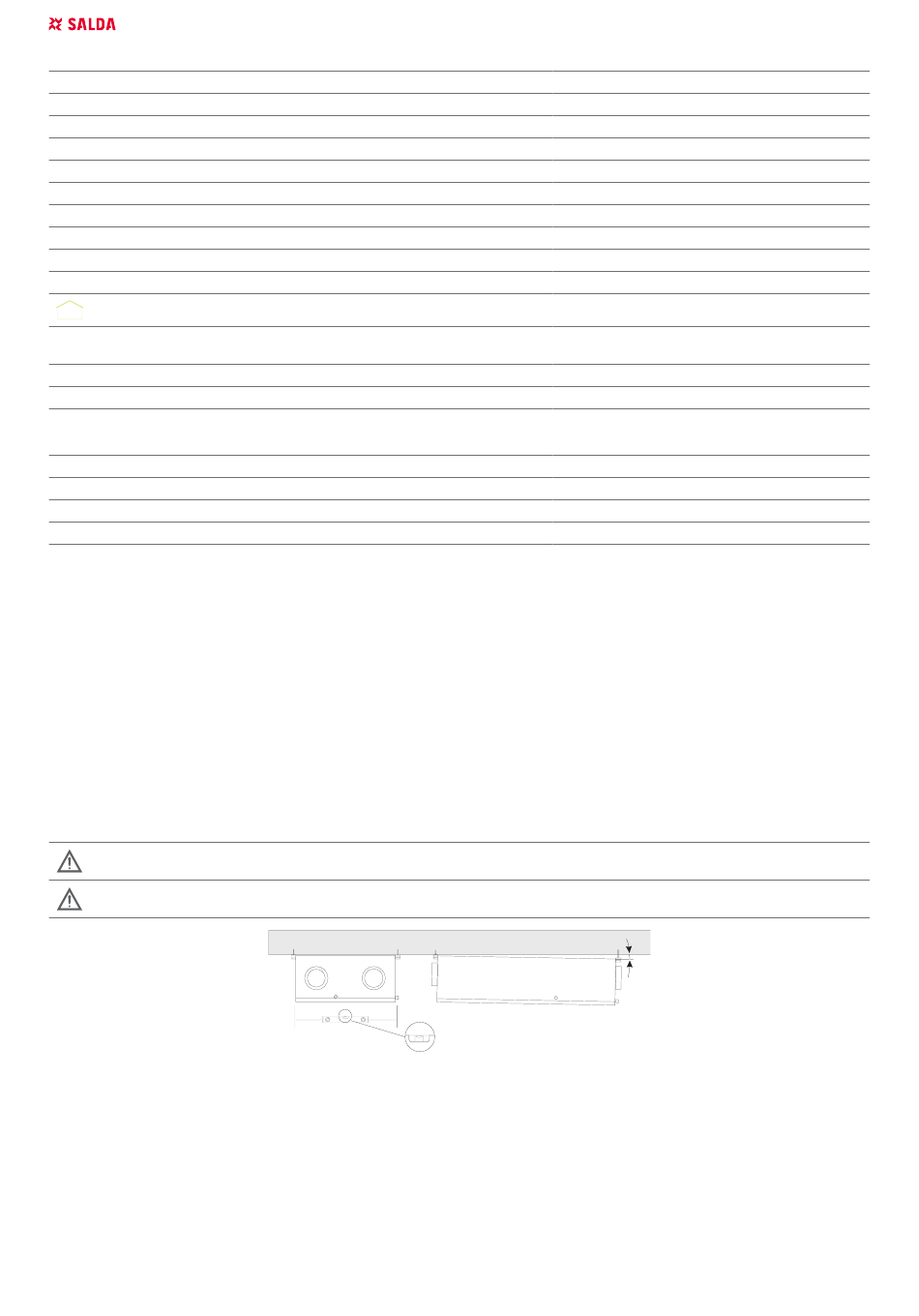

Afbeelding 5.5.1 Smarty XP Posities plafondmontage (α>1°) (alleen voor apparaten met condensatie warmtewisselaar)
*De positie van de condenswater afvoer voor dit specifieke product is aangegeven in de maattekening
18
| NL
α
α
PV
Ventilator luchttoevoer
PF
Filter luchttoevoer
TA
Temperatuursonde luchtextractie
TJ
Temperatuursonde luchttoevoer
CO
CO
-sonde*
2
2
PC
Computer*
PE1
Elektrische voorverwarming
M2
Servomotor klep buitenlucht
SK1
Druksonde luchttoevoer*
TL
Temperatuursonde buitenlucht
MB-Gateway
Netwerk module*
S-Touch, POS8.4420,POS8.4440 of ST-SA-Control
RC
afstandsbediening*
AQ
Luchtkwaliteitsensor*
FPP
Beveiliging tegen brandhaard
H2
Uitgang alarmindicatie
Schakelaar ventiltorsnelheid
α
SMARTY X v2024.2
