• De diameter van de leidingen aan de luchttoevoer en luchtafvoer mag niet worden verkleind. Om de luchtsnelheid, drukval of geluidsniveau in
het systeem te verlagen kan de diameter worden vergroot.
• Installeer kleppen om het geluidsniveau van de lucthttoevoer te verlagen (zie hoofdstuk installatie lucthttoevoersysteem).
• Om luchtverliezen in het systeem te vermijden, moeten de luchtkanalen en profielen beschikken over een luchtdichtheidsklasse C of meer. Deze
items worden aangeboden in het verkoopsgamma op onze website.
• Het kanaalsysteem van de buitenlucht en de luchtafvoer moet worden geïsoleerd om warmteverliezen en condens te vermijden.
• Het is aanbevolen om buiten een afstand van 8 meter te voorzien tussen het luchttoevoer- en het luchtafvoerkanaal. Het luchttoevoersysteem
moet worden geïnstalleerd op een plaats die is gevrijwaard van mogelijke luchtvervuiling.
• Gebruik klembanden voor de montage van de luchtkanalen op de ventilatiekast om trillingen te vermijden en een veilige installatie van de ver-
schillende onderdelen van het systeem te garanderen.
• Luchtkanalen worden vaak op een verkeerde plaats en manier aangesloten. De ventilatiekasten zijn voorzien van labels die de juiste indeling
van de luchtkanaalaansluitingen aangeven. Controleer voordat u het systeem opstart zorgvuldig of alle gerelateerde werkzaamheden correct
zijn uitgevoerd.

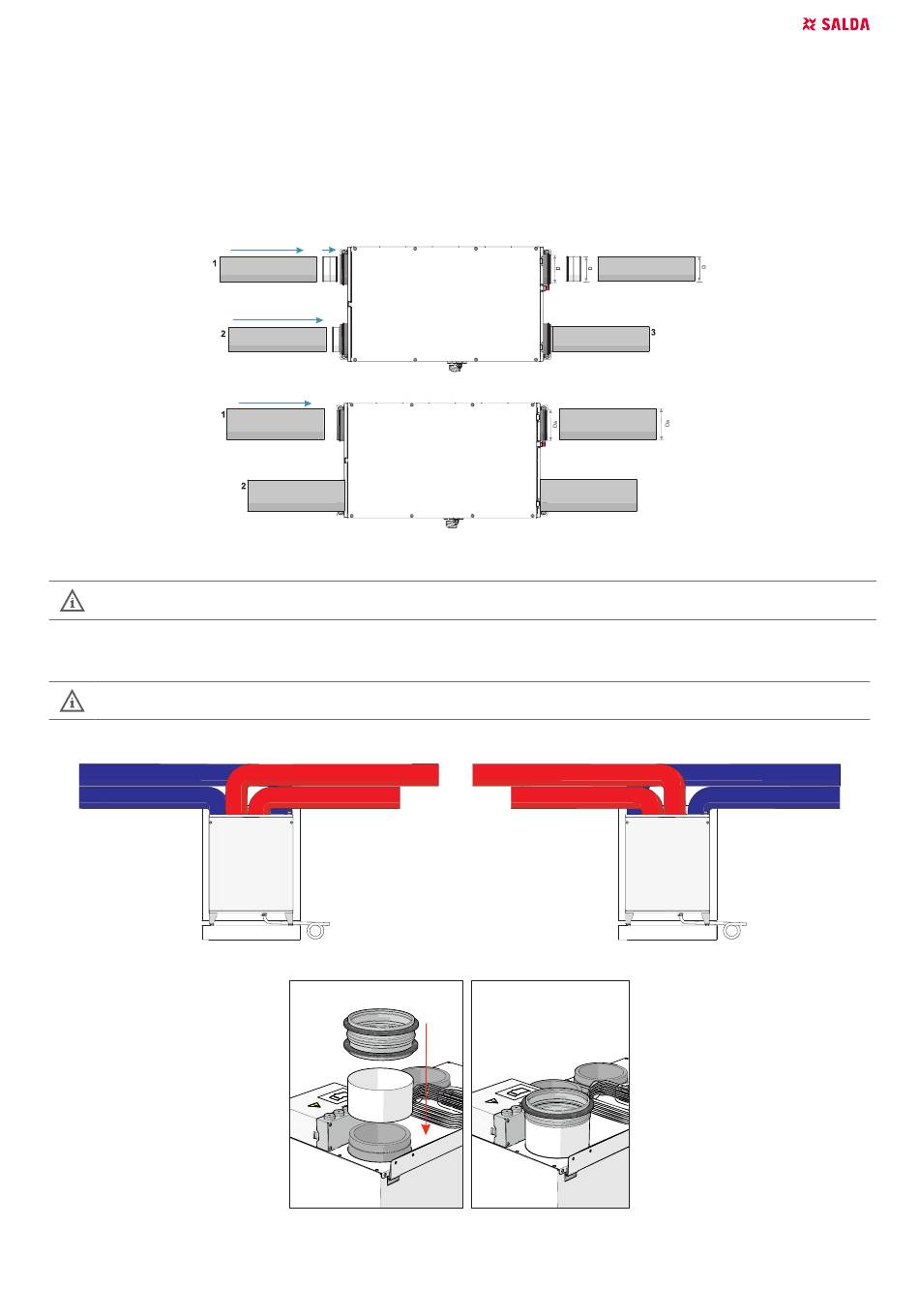

Afmetingen D of Da naargelang de unit.
Voor Smarty 2X P kunnen luchtkanalen worden gebruikt met de volgende twee afmetingen: ø D - 125 mm (a), ø Da - 160 mm (b).
Voor Smarty 3X P kunnen luchtkanalen worden gebruikt met de volgende twee afmetingen: ø D - 150 mm or 160 mm (b).
NOTA. Bij gebruik van luchtkanalen ø D - 125 mm is een NPU 125 koppeling vereist.
Aansluiting rechtszijdig
SMARTY X v2024.2
Afbeelding 5.6.1 Smarty XP:
Afbeelding 5.6.2 Smarty XV zijaansluiting
Afbeelding 5.6.3 Smarty 2X V S300 aansluiting van de luchtslang
Aansluiting linkszijdig
NL |
21
