8.5.

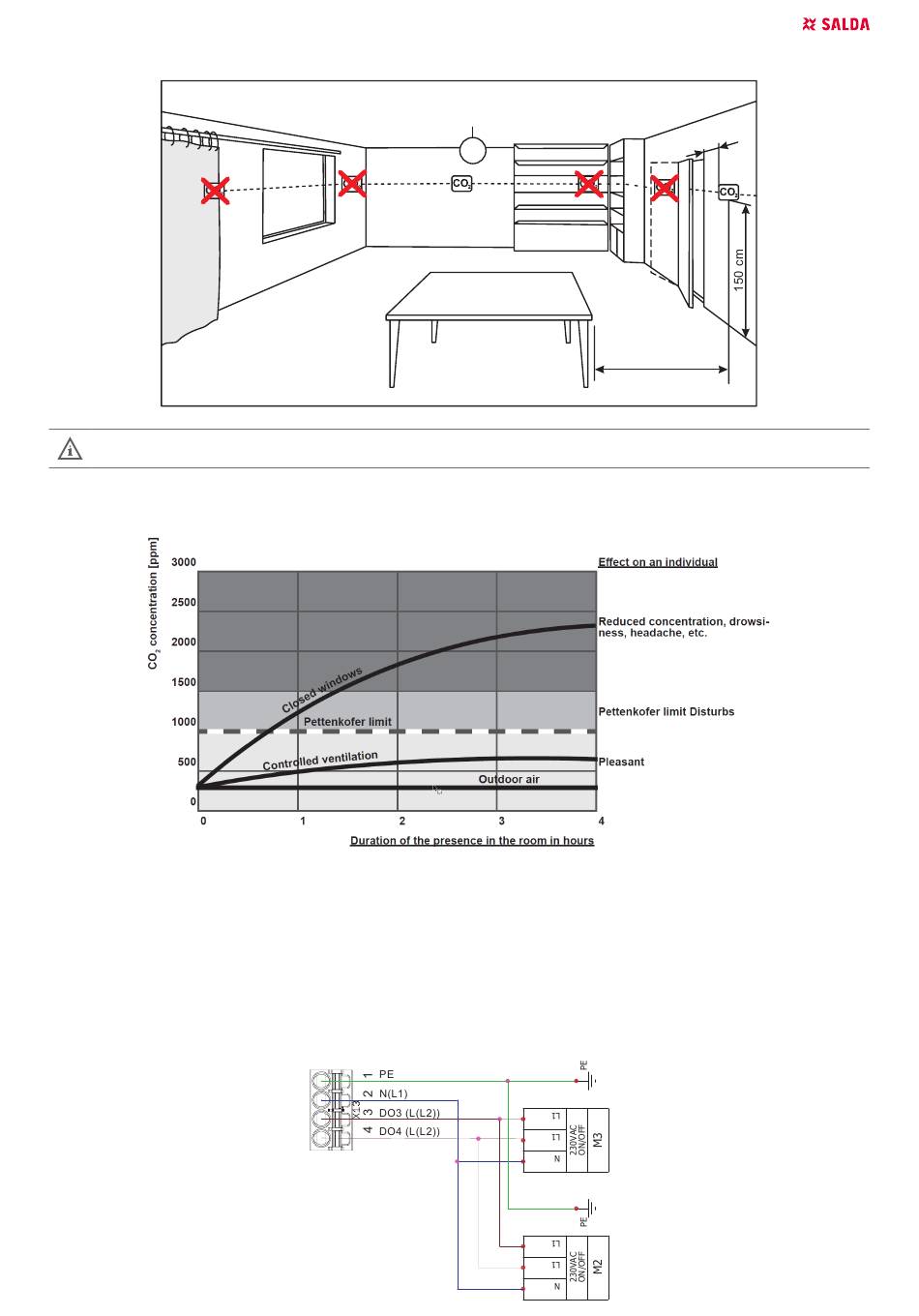

AANBEVELINGEN MONTAGE RUIMTESONDE CO
max. 400m
Als de CO
-sonde in het kanaal wordt gebruikt, moet deze in het luchtextractiekanaal worden gemonteerd. Om kanaalsondes
2
te monteren is boorgereedschap nodig.
8.6.
CO
CONCENTRATIE VOLGENS DE PETTENKOFER LIMIET
2
8.7.
AANSLUITING VAN TOEVOER- EN AFVOER LUCHTKLEPPEN (VERSIE 1.1 / 1.2)
Alle versies van de Smarty kunnen worden uitgerust met kleppen voor de buitenlucht en de luchtafvoer. De kleppen worden gestuurd d.m.v. ser-
vomotoren (open/gesloten).
Installatieschema
Zie "SCHEMA MET KANALEN EN INSTRUMENTEN".
Bekabelingsschema voor
Regelaar automatisatie zone D. Bij activering van uitgang X13:3 openen de kleppen en bij activering van uitgang X13:4 sluiten de kleppen.
SMARTY X v2024.2
2
2
min. 60 cm
m
5 0 c
m i n .
NL |
41
