6.7.
PASSAGE DEMPERS EN VOORVERWARMER (VERSIE 1.1) ONDERHOUD
• De bypassklep moet worden losgekoppeld van de besturingskaart (connectoren X3 en X5 (versie 1.1 / 1.2); connectoren X4 (versie S300)).
• Bij het verwijderen van de demper moeten de stappen in Afbeelding 6.3.1 (1-3), Afbeelding 6.5.1 of Afbeelding 6.5.2 (1-3), Afbeelding 6.6.7 (1-
3) worden uitgevoerd voor Smarty 2X P, en stappen in Afbeelding 6.3.2, Afbeelding 6.5.3 of Afbeelding 6.5.4 (1-3), Afbeelding 6.6.8 (1-2) voor
Smarty 3-4X P.
• Schroef vervolgens de steunnokken van de schroeven los als de klep is verwijderd. Koppel de contacten los van de achterste schakelaar.
• Verwijder de dichting van de kabels en aansluitingen.
• Verwijder de schroeven.
• Verwijder de aandrijving met alle bekabeling.
• De assemblage moet worden uitgevoerd in omgekeerde volgorde: steek de kabels voor de aansluiting van de achterste schakelaar door de
opening, plaats de afdichting terug, steek de aandrijving in de as van de klep (de gefreesde plaat van de aandrijving moet parallel zijn aan de
plaat van de as van klep waar het gat voor de bevestigingsschroef zich bevindt).
SMARTY XP:
OPMERKING. Voordat u de stappen in Afbeelding 6.7.3, uitvoert, moeten de stappen in Afbeelding 6.3.1 worden uitgevoerd.
28
| NL

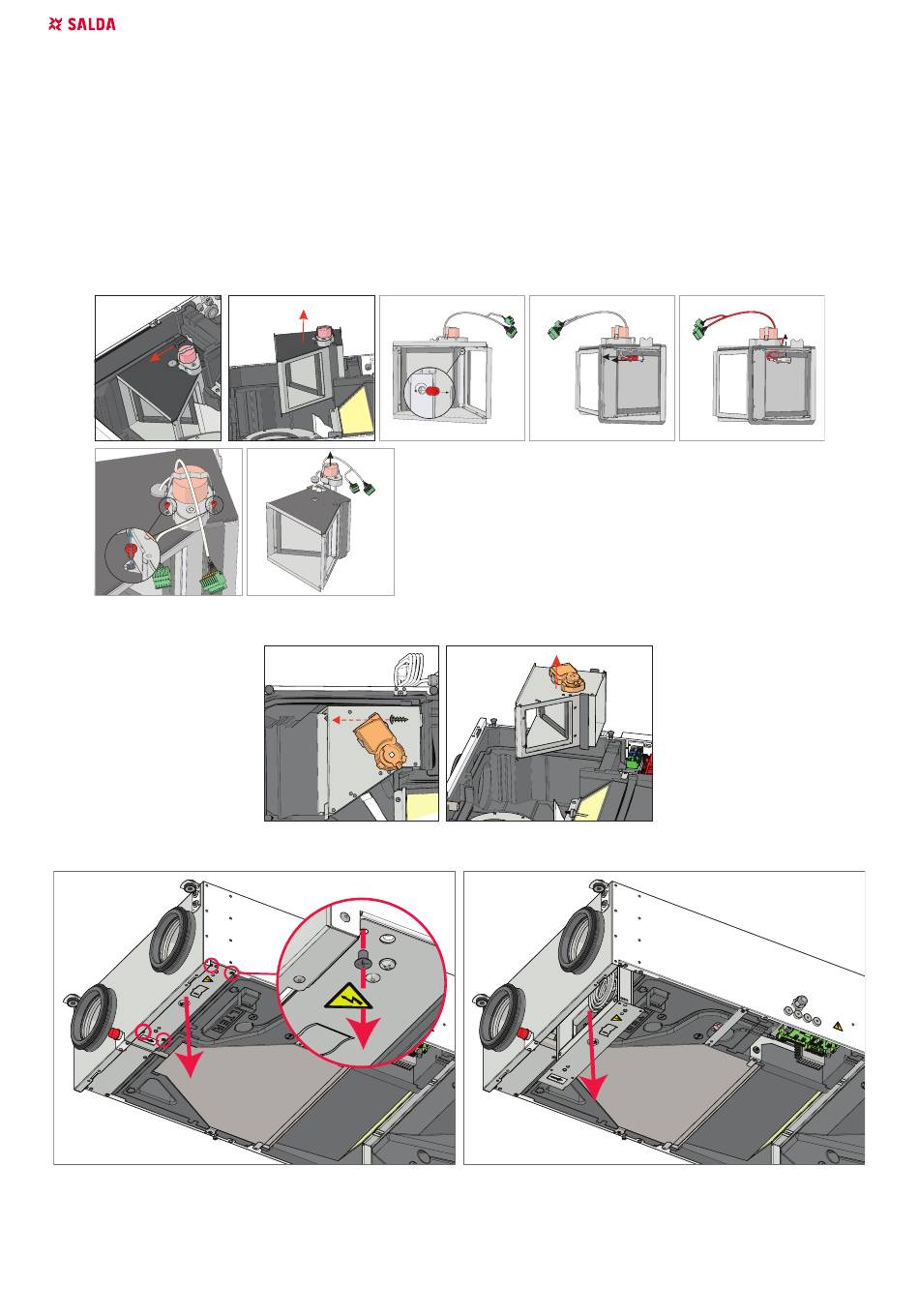

Afbeelding 6.7.1 Smarty XP Bypass klep
Afbeelding 6.7.2 Smarty XP S300 Bypass klep
Afbeelding 6.7.3 Smarty 2X P 1kW PH voorverwarmer onderhoud
SMARTY X v2024.2
