SMARTY X v2024.2
-Xp1-L
-Xp1-N
-Xp1-PE
Power supply Neutral
Power supply Live
Alarm output common
230VAC for outside air damper
Tacho
10V
0-10V
GND
PE
GNYE
N
L
Tacho
10V
0-10V
GND
PE
GNYE
N
L
-TJ
-TL
-TA
-TE
GND
+24V
Y
U

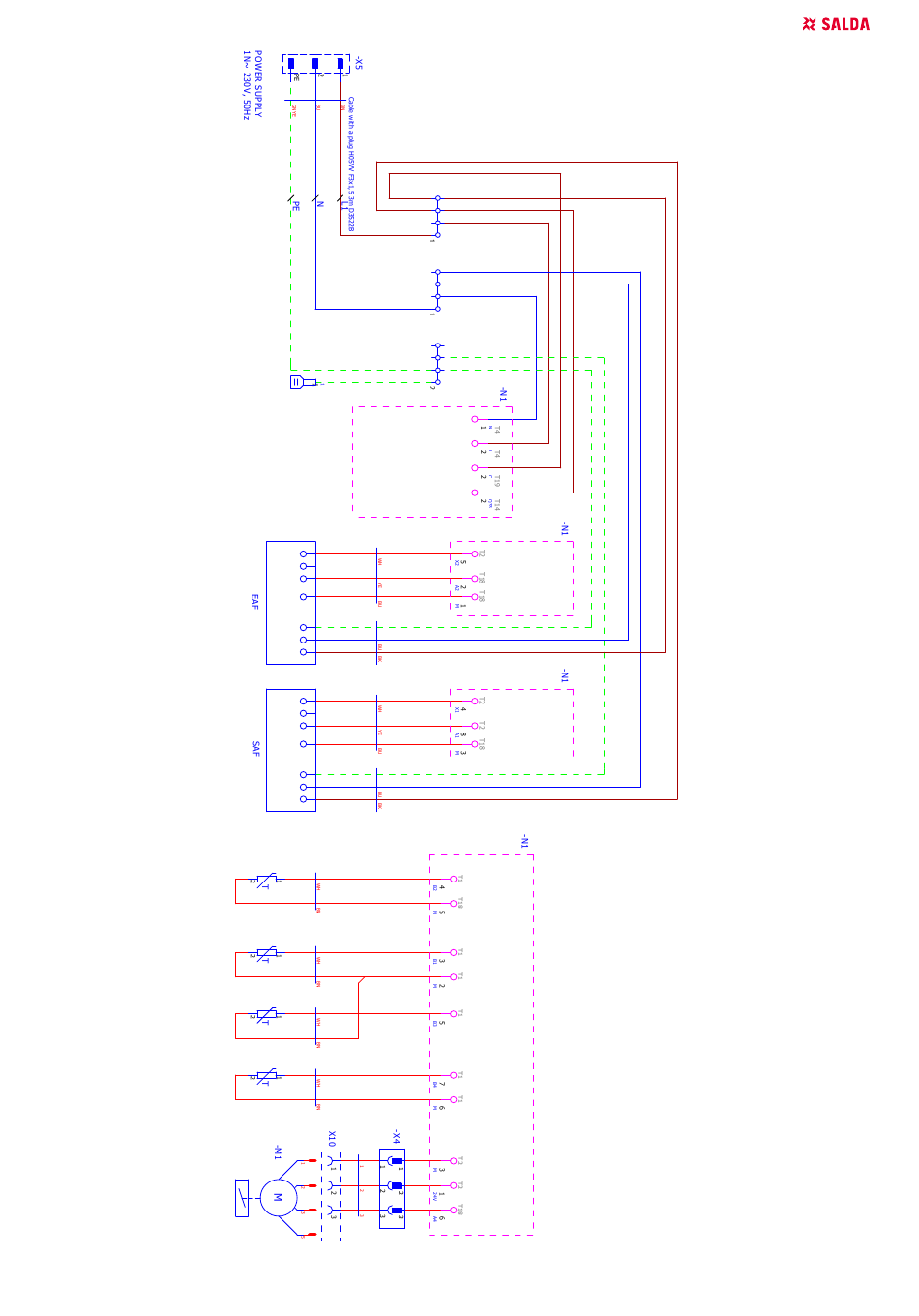

Afbeelding 8.15.16 Smarty 2X P / 3X P S300
EAF TACHO
EAF 0-10V
GND
SAF TACHO
SAF 0-10V
GND
Supply air temp.
GND
Outdoor air temp.
GND
Extract air temp.
Exhaust air temp.
GND
GND
+24V
Bypass 0-10V
NL |
