8.1.3.2. VOORVERWARMING
Voor het gebruik van een voorverwarmingselement moeten de volgende signalen worden verbonden met de besturingskaart:
1. Bediening elektrisch voorverwarmingselement;
2. Luchttemperatuur na voorverwarmingselement;
3. Oververhittingsdetector voorverwarmingselement;
4. Positiesignaal voorverwarmingselement.
Output digital relays 24-230 V AC, max 6.3A, normally open/closed
De luchttemperatuur na voorverwarming kan worden gemeten door een TL-sensor, die al in de AHU geïnstalleerd is. Hiertoe moet het signaal
hiervan naar T1:1 (X8 analoge invoer) worden geschakeld van T1:3 (B1). Deze sensor wordt nu TP genoemd, zie de leiding- en instrumentatie-
schema. Bovendien moet een temperatuursensor voor voorverwarming worden geïnstalleerd en verbonden met T1:3 (B1 analoge invoer). Dit
Modification
Date
Name
wordt de TL-sensor (buitenluchttemperatuur).
8.2.
INGANGSSIGNAAL BRANDBEVEILIGING (INGANG BRANDBEVEILIGING (NC)) (VERSIE 1.1 / 1.2)
De brandbeveiligingssignaalingang moet normaal gesloten zijn; als fabrieksinstelling is er een jumper gemonteerd zolang het brandbeveiligings-
systeem niet is aangesloten. Regelaar automatisatie A zone X4
Zie technische handleiding MiniMCB voor meer info.
SMARTY X v2024.2
Q13
Q14
Electric heating coil command
4
3
2
1
T7
Q13
Q14
Electric preheating coil command
Input Digital/NTC10k
(in reference to GND)
8
7
6
5
4
3
2
1
T2
X3
Preheating coil overtemperature detector

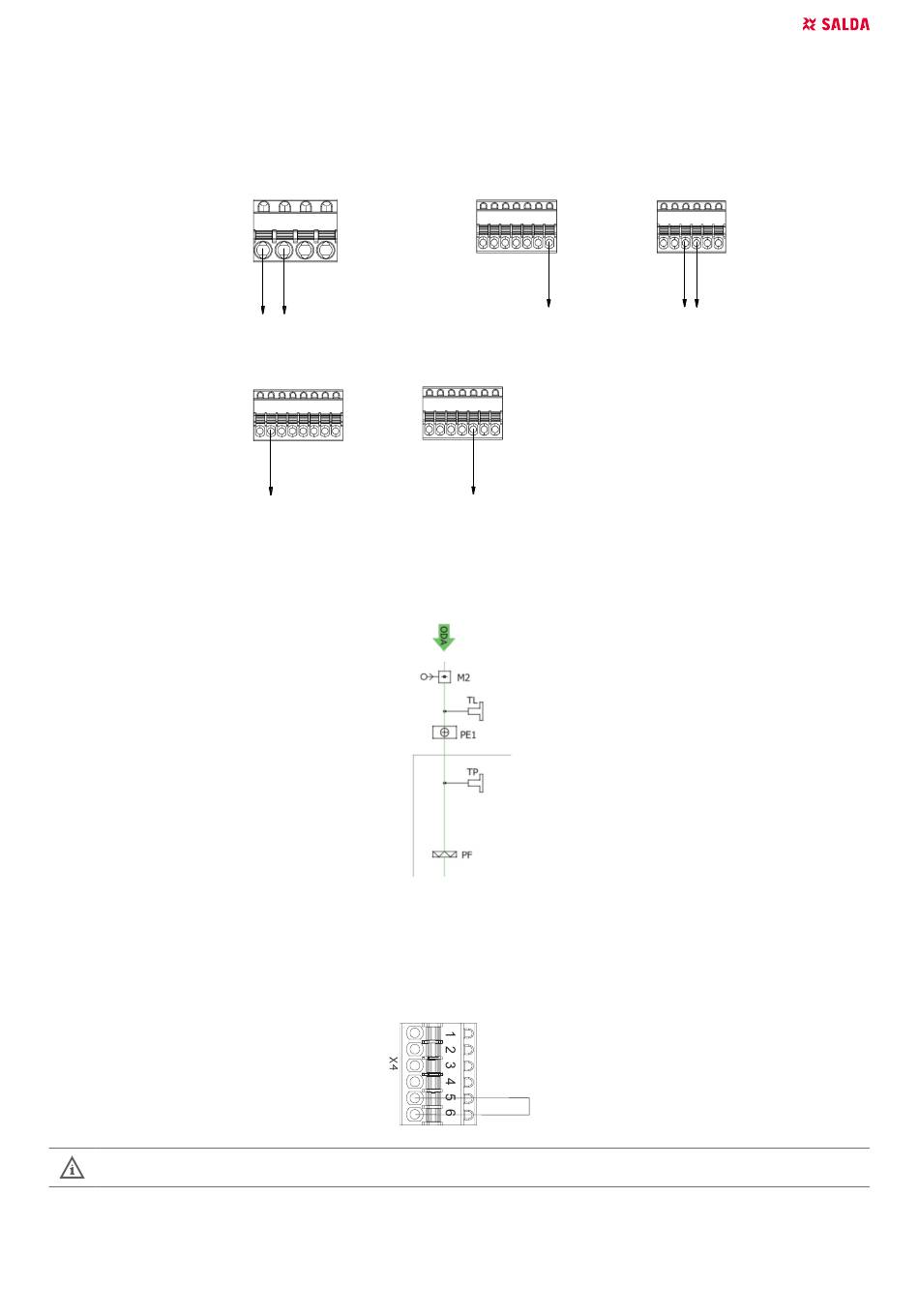

Afbeelding 8.1.3.2.1 Signalen voor elektrische voorverwarming
Date
2022-01-13
EPLAN
Ed.
justasbalsys
Project template with identification structure in accordance with IEC standard: Page structure with higher-level function and mounting location
Appr.
Original
Replacement of
Afbeelding 8.1.3.2.2 Temperatuursensoren bij gebruik van een voorverwarming
X8
Heating coil overtemperature detector
Preheater
Input Digital/NTC10k
(in reference to GND)
7
6
5
4
3
2
1
T1
X8
Air temperature sensor after preheating coil
Input Digital/NTC10k
(in reference to GND)
7
6
5
4
3
2
1
T1
B1
Outside air temperature sensor
Replaced by
A3
GND
Heating coil position
Output 0-10V
6
5
4
3
2
1
T18
A3
GND
Preheating coil position
EPLAN Software & Service
Heater/preheater
GmbH & Co. KG
NL |
39
