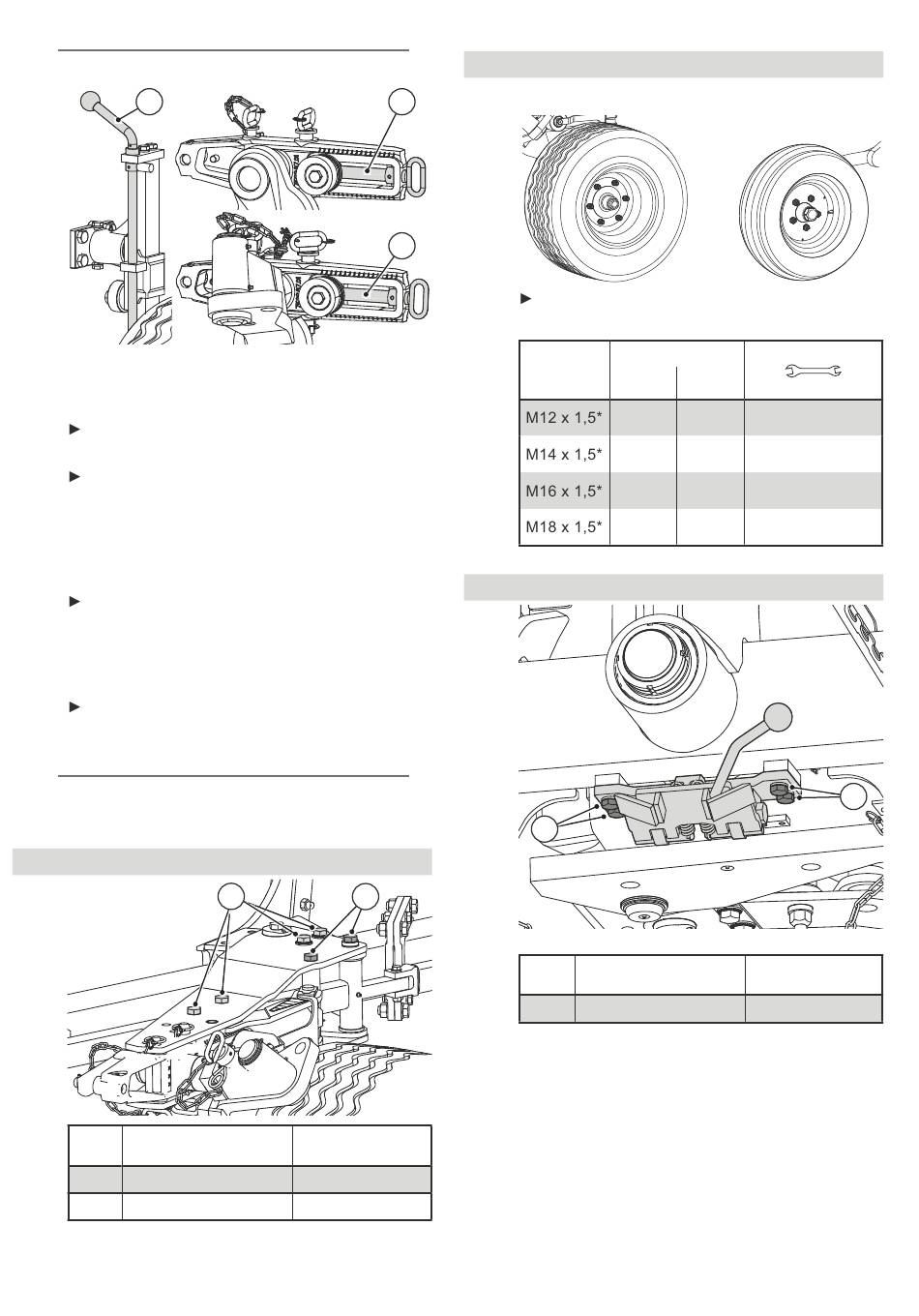

Verstelspindels smeren
1
1) Diepte-instelling aan het pendelsteunwiel PS 5.
2) Diepte-instelling aan het pendelsteunwiel PS 30 M
3) Diepte-instelling aan het combiwiel D 30 M
Verstelspindels soepel houden door ze
regelmatig te verdraaien.
Verstelspindels na het reinigen invetten met
gangbaar smeervet.
39 A
LLE BOUTEN NATREKKEN
Controleer alle bevestigingsbouten na
het eerste gebruik en overeenkomstig het
onderhoudsschema en daarna regelmatig of ze
goed vast zitten.
„Onderhoudsschema" - pagina 107.
Gebruik de voorgeschreven aanhaalmomenten.
"Aanhaalmomenten voor metrische bouten" -
pagina 124
39.1
De belangrijkste
schroefverbindingen
Wielhouder steun- en combiwiel
Pos.
Uitvoering
1
M20 / 8.8
2
M20 / 10.9
- 110 -
V / S
UPER
2
3
1
2
Aanhaalmoment
Nm (lb-ft)
464 (342)
661 (488)
Technische veranderingen voorbehouden
A
V
LBATROS
SERIE
Pendelsteun-, combiwiel,
Wielmoeren met aanhaalmoment natrekken.
Boutdiameter in acht nemen.
Maat
* Fijnschroefdraad
Middenvergrendeling
1
Pos.
1
1 + 2
Wielmoeren
RJR
Sleutelmaat
Aanhaalmoment
Nm
Ib-ft
(*DIN ISO 272)
97
72
19 (18*)
159
117
22 (21*)
244
180
368
271
Aanhaalmoment
Uitvoering
Nm (lb-ft)
M16 / 8.8
230 (170)
