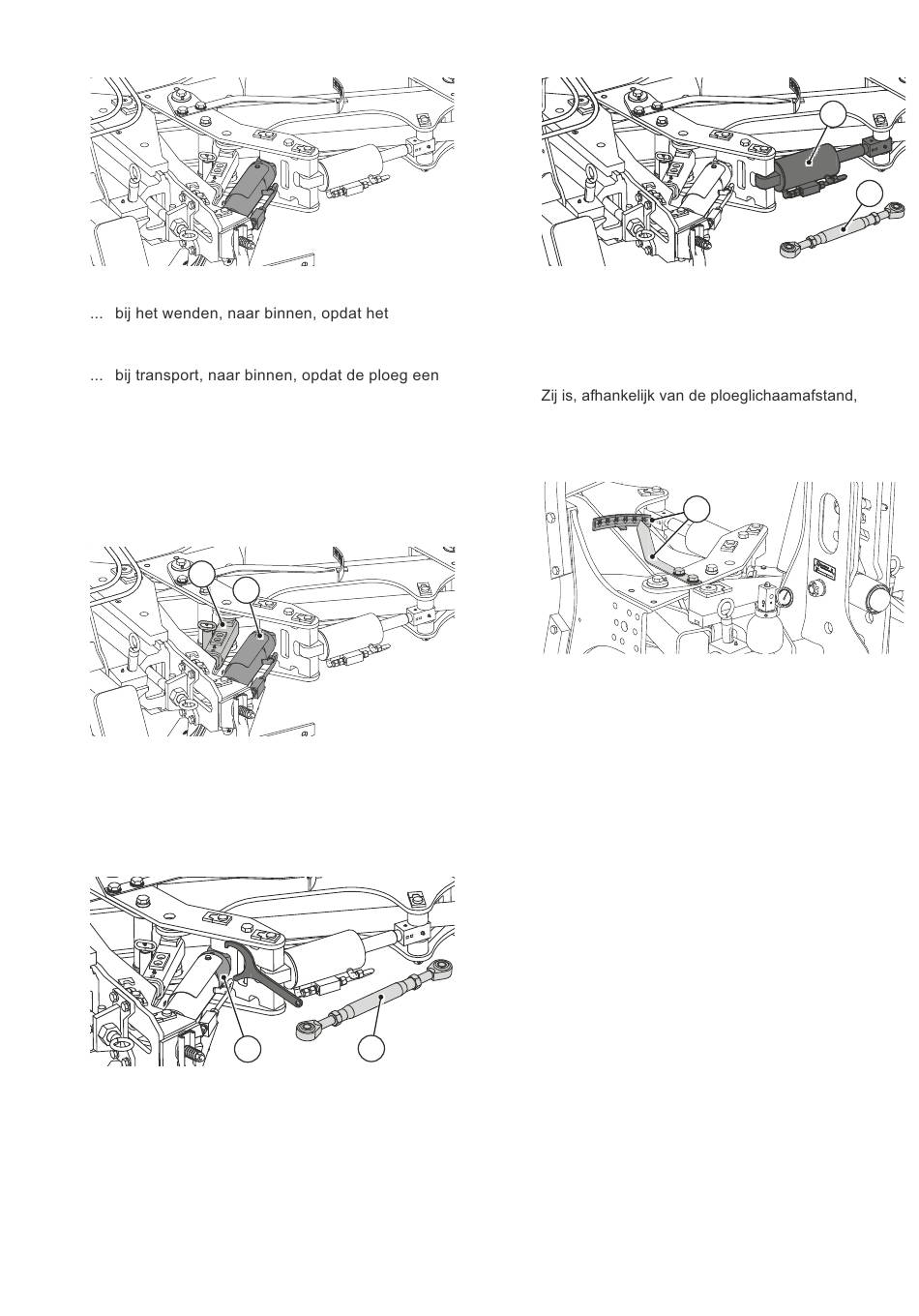

Frame-zwenkcilinder
De frame-zwenkcilinder zwenkt het ploegframe ...
ploegframe en het tast- of combiwiel genoeg
vrije ruimte hebben om te draaien.
geringere transporthoogte of -breedte heeft.
De frame-zwenkinrichting is hydraulisch
gescheiden van de werkbreedteverstelling.
Bij het zwenken van de ploeg wordt de
werkbreedte niet versteld.
8.5.3
Zwenkbegrenzing
a
De zwenkbegrenzing (a) is uitsluitend in combinatie
met de frame-zwenkcilinder (b) gemonteerd.
Hij blokkeert de frame-zwenkcilinder tijdens het
transport.
8.5.4
Trekpuntinstelling
Het trekpunt wordt via de vaste aanslag (a) van
de frame-zwenkcilinder en bij ploegen zonder
zwenkinrichting door een spindelverstelling (b)
ingesteld.
9901.00.15NL02; 09/2016
V / S
UPER
b
a
b
A
V
LBATROS
SERIE
8.5.5
Werkbreedtecilinder
Traploze verstelling van de werkbreedte door
hydraulische cilinder (a) of spindelverstelling (b).
Met de werkbreedtecilinder wordt de werkbreedte
van alle ploeglichamen centraal vanaf de
trekkerstoel ingesteld.
traploos instelbaar in het bereik van 33 cm tot 53 cm.
Bij het instellen van de werkbreedte past het
trekpunt zich automatisch aan.
De ingestelde werkbreedte kan worden afgelezen
aan de breedte-indicatie (c) aan het ploegframe.
