8.3

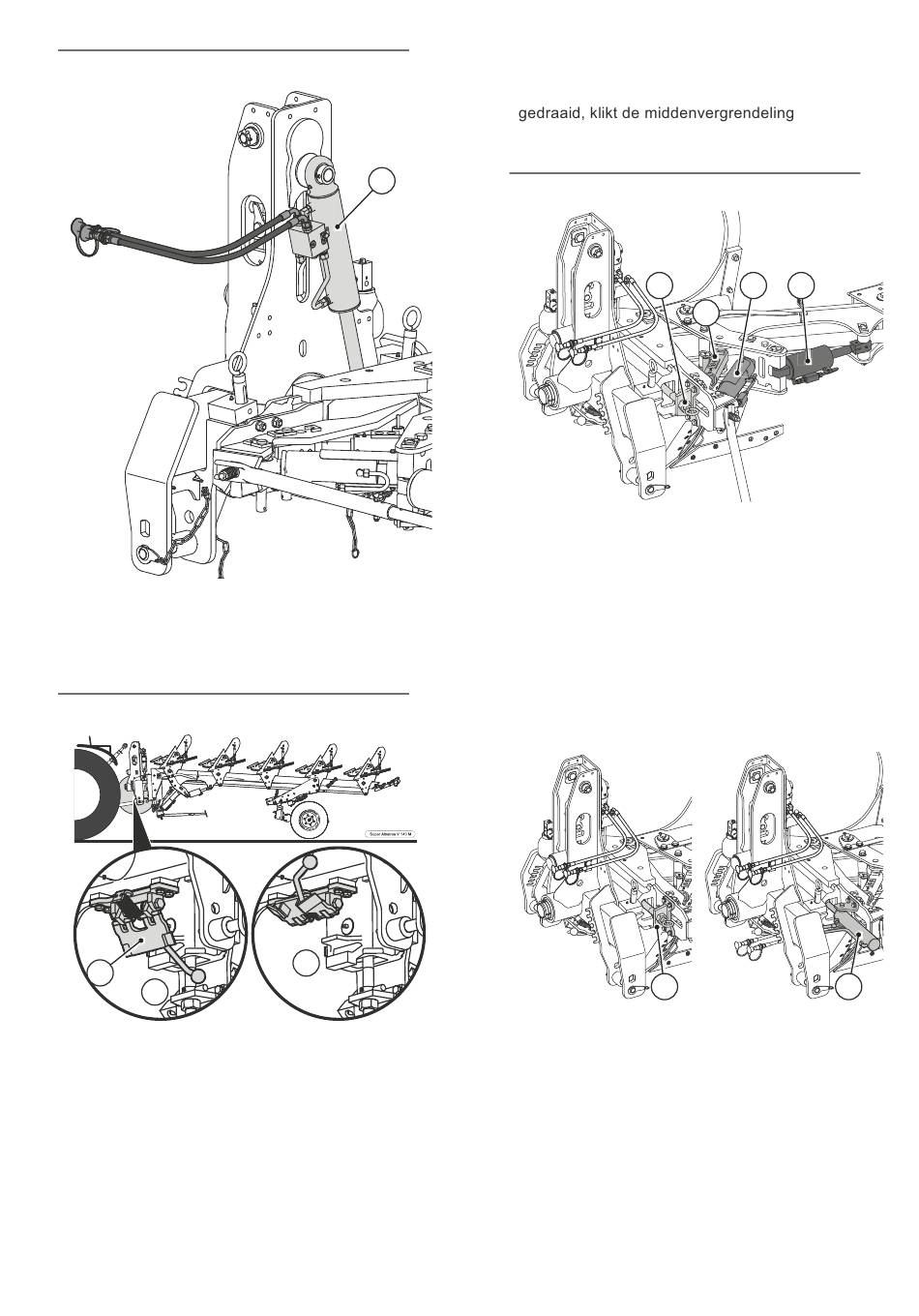

Draaicilinder
De draaicilinder (1) draait de ploeg op de
wendakker in de verschillende werkposities en aan
het einde van de werkzaamheden in de transport-
of opslagpositie.
8.4
Middenvergrendeling
1
V
Bij het ploegen met combiwiel vergrendelt
de middenvergrendeling (1) de zich in de
transportpositie bevindende ploegen tegen
abusievelijk draaien.
V = vergrendeld = verdraaiing vastgezet
E = ontgrendeld = verdraaiing mogelijk
- 36 -
V / S
A
UPER
LBATROS
1
E
Technische veranderingen voorbehouden
V
1 + 2
SERIE
De middenvergrendeling kan vóór het draaien van
de ploeg worden vastgezet in de transportpositie.
Als de ploeg dan in de transportpositie wordt
automatisch vast.
8.5
Instelcentrum
In het instelcentrum zijn alle stelmechanismen
centraal geplaatst.
De stelmechanismen kunnen mechanisch of
hydraulisch werken.
1) Werkbreedte voorste ploeglichaam instellen
2) Frame-zwenkcilinder / trekpuntinstelling
3) Zwenkbegrenzing
4) Werkbreedte instellen
8.5.1
Werkbreedte voorste ploeglichaam instellen
Traploze verstelling van de werkbreedte
voorste ploeglichaam door spindelverstelling
(a) of hydraulische cilinder (b). Door parallelle
verschuiving van het gehele ploegframe wordt bij
de instelling het trekpunt niet beïnvloed.
1
2
4
3
a
9901.00.15NL02; 09/2016
b
