B
A
EDIENING
LBATROS
3.
I
II

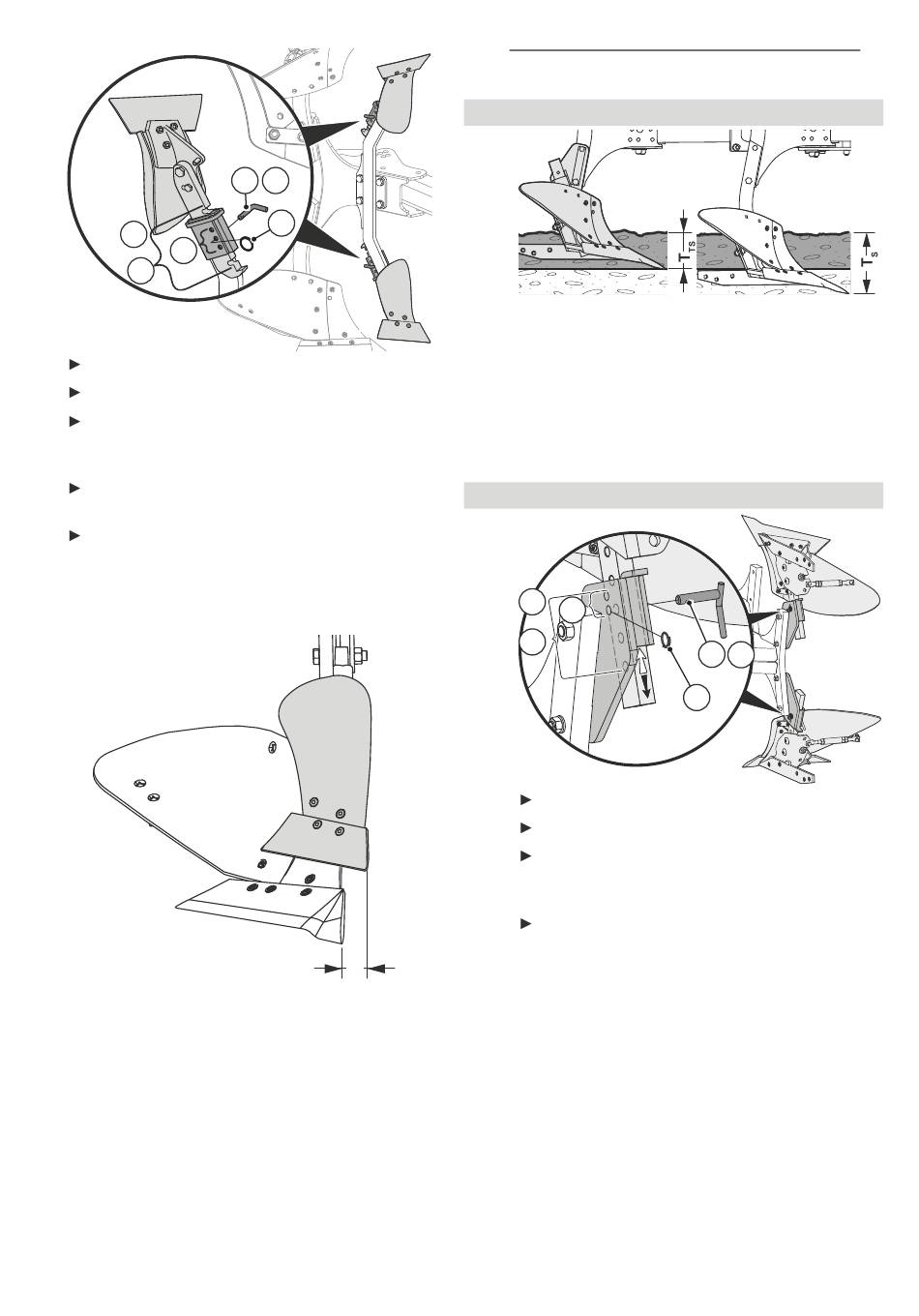

1.) Borgring verwijderen.
2.) Vastzetpen eruit trekken en ...
3.) ... Werkdiepte door het uitlijnen van het
boorgat aan de steel (I) met de nok van de
houder (II) instellen.
4.) Insteekbout (2) in het vereiste boorgat
steken en vastzetten met de borgring.
Alle voorscharen op gelijke werkdiepte
instellen.
23.6.2
Voorschaar Vari Heavy Duty: zijwaartse
overlap
De fabriekswaarde voor de zijwaartse overlap (B)
is bij de Vari Heavy Duty tussen 2 en 3 cm vast
ingesteld.
- 90 -
V / S
A
UPER
2.
4.
1.
B
Technische veranderingen voorbehouden
V
LBATROS
SERIE
23.7
Traction Step: werkdiepte instellen
TTS = werkdiepte van de Traction Step
TS = werkdiepte van de schaar
TTS = maximaal ½ TS
De werkdiepte van de Traction Step TTS op
maximaal de halve werkdiepte van de schaar TS
instellen.
3.
I
II
1.) Borgring verwijderen.
2.) Vastzetpen eruit trekken en ...
3.) ... Werkdiepte door het uitrichten van het
boorgat aan de steel (I) met het boorgat
van de houder (II) instellen.
4.) Insteekbout in het betreffende boorgat
steken en vastzetten met de borgring.
1 + 2
Instelinstructies
Instelling
2.
4.
1.
9901.00.15NL02; 09/2016
