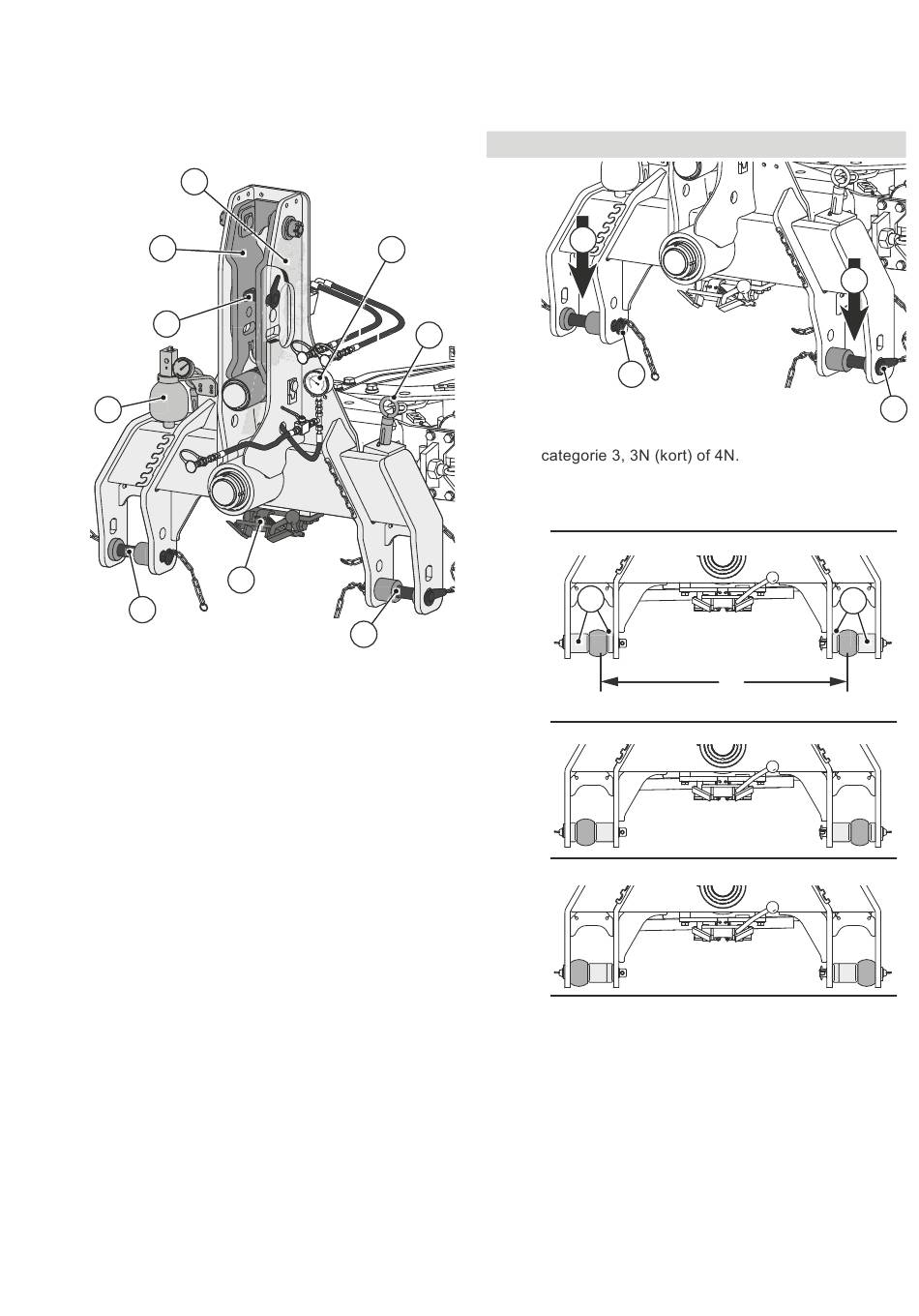

Aan de toren bevinden zich:
3
2
1
8
6
1) Het bovenste koppelpunt waar de topstang
wordt aangekoppeld.
2) Het veerjuk.
3) De draaicilinder.
4) De manometer en de afsluiter van de
hydraulische steenbeveiliging (uitsluitend Hydro
Avant uitvoering).
5) De spindels van de kanteling-instelling.
6) de onderste koppelpunten waar de trekstangen
worden bevestigd.
7) De middenvergrendeling om het
draaimechanisme te vergrendelen.
8) Druktank van de hydraulische torenvering met
manometer (bij hydraulische vering).
De hydraulische vering van de topstangaansluiting
dempt schokken die ontstaan bij het draaien op de
wendakker en op oneven terrein.
De veerwerking is instelbaar via de druktank (8).
9901.00.15NL02; 09/2016
V / S
UPER
4
3000
0
0
0 00
0
0
0
2000
4000
4000
1000
5000
psi
bar
7
6
A
V
LBATROS
SERIE
1
5
De trekstangaansluiting (1) is bedoeld voor de
De koppelpennen (2) kunnen in hoogte worden
versteld om de uithefhoogte aan te passen.
Kat 3N
3
Kat 3
Kat 4N
De categorie / aankoppelbreedte (W) wordt
ingesteld door de afstandhulzen (3) te verplaatsen.
Technische veranderingen voorbehouden
1 + 2
Trekstangaansluiting
2
W
1
2
3
