Bijlage A - Display gebruikersinterface

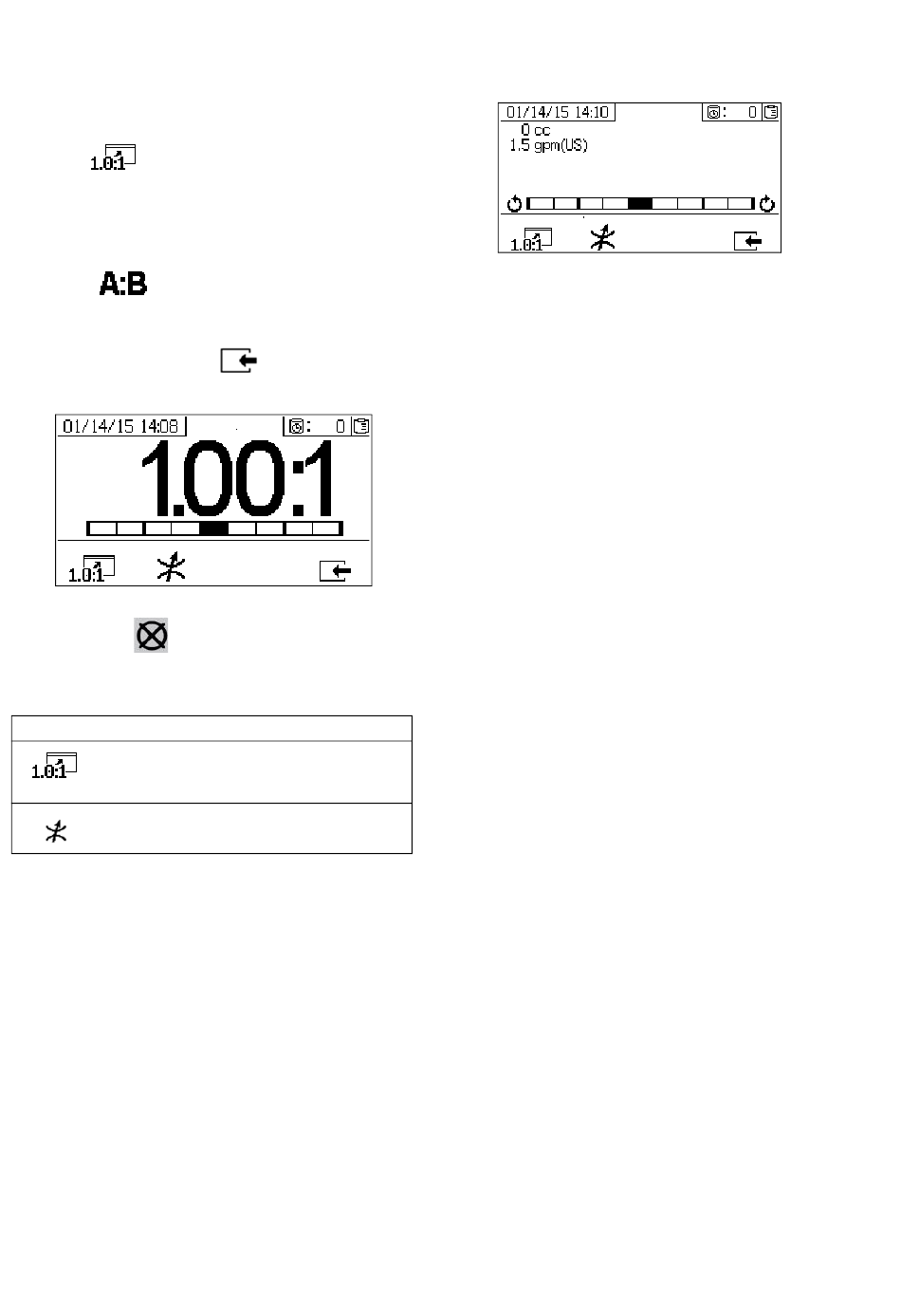

Verhoudingsmodus
Dit scherm toont de huidige mengverhouding of het
scherm Restrictie instellen. Om dit scherm te openen,
drukt u op
.
De weergegeven verhouding is naar gewicht, als de
machine zo ingesteld is. De weergegeven verhouding
is naar volume, als de machine zo ingesteld is.
Als het veld
ingeschakeld is in het scherm
Opties inschakelen, zal het scherm met het staafdiagram
na 10 seconden spuiten vervangen worden door het
scherm Spuitmodus. Druk op
naar het scherm Spuitmodus.
Druk drie keer op
om de doelwaarden voor de
mengverhouding naar volume en gewicht weer te geven.
De doelwaarde voor de mengverhouding naar gewicht
wordt alleen in de weegmodus weergegeven.
Pictogram Functie
Mengverhouding weergeven:
geeft de nauwkeurigheid van de
vloeistofmengverhouding weer.
Scherm Restrictie instellen weergeven
76
om terug te keren
Scherm Restrictie instellen
Dit scherm toont de balans van de A- en B-vloeistofzijde.
Als het staafdiagram helemaal rechts blijft staan, is er niet
genoeg restrictie aan de B-zijde en zal het toevoegen van
meer restrictie (kleinere slangdiameter) de doseerhoeveelheid
verlagen. Als het staafdiagram helemaal links blijft staan,
is er te veel restrictie aan de B-zijde. Vermindering van de
restrictie (grotere slangdiameter) vermindert het
doseervolume.
Het eerste getal onder het vakje met datum en tijd
is de doseerhoeveelheid van de pomp aan A-zijde.
Deze waarde wordt weergeven in kubieke centimeters (cc).
Het is het volume dat gepompt wordt aan de A-zijde als
doseerventiel B dicht is. Door de restrictie te optimaliseren
blijft deze waarde klein en wordt het materiaal goed
gemengd.
Het tweede getal onder het vakje met datum en tijd is
het materiaaldebiet. Een hoger debiet leidt tot grotere
doseerhoeveelheden en vereisen een meer
geoptimaliseerde restrictie. Stel de restrictie in wanneer
het debiet op het maximum is dat te zien zal zijn in de
spuitmodus.
