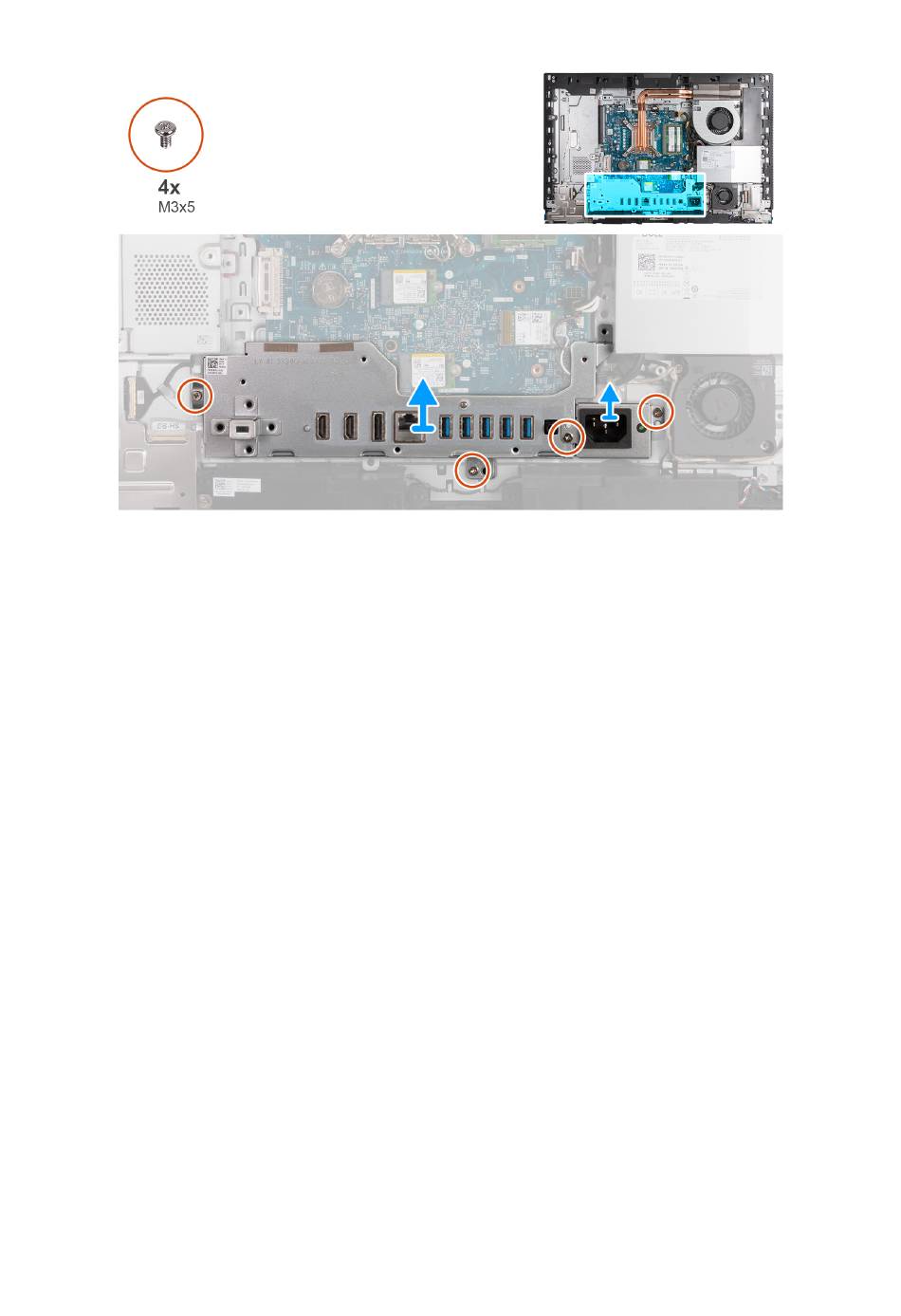

Afbeelding 57. De I/O-beugel verwijderen
Stappen
1. Verwijder de twee schroeven (M3x5) waarmee de beugel van de voedingskabelconnector aan de basis van de beeldschermeenheid is
bevestigd.
2. Til de beugel van de voedingskabelconnector uit de basis van de beeldschermeenheid.
3. Verwijder de twee schroeven (M3x5) waarmee de I/O-beugel aan de basis van de beeldschermeenheid is bevestigd.
4. Til de I/O-beugel uit de basis van de beeldschermeenheid.
De I/O-beugel installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de I/O-beugel aan en biedt een visuele weergave van de installatieprocedure.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
87
