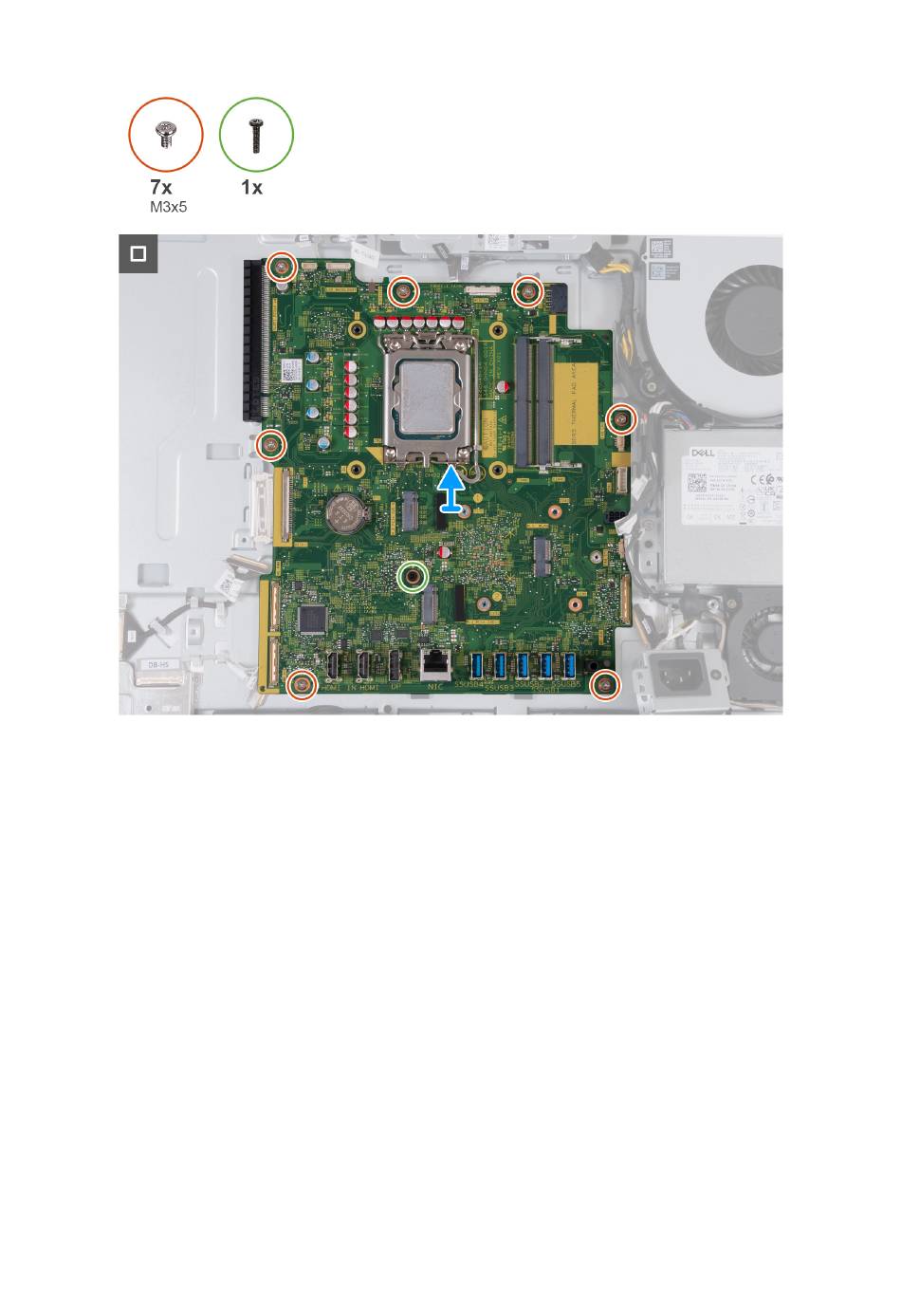

Afbeelding 67. De systeemkaart verwijderen
Stappen
1. Koppel de touchscreenkabel los van de connector (TOUCH) op de systeemkaart.
2. Koppel de kabel van de schermverlichting los van de connector (LCB BACKLIGHT) op de systeemkaart.
3. Gebruik het treklipje om de camerakabel los te koppelen van de connector (WEBCAM) op de systeemkaart.
4. Druk de borgklemmen in en koppel de voedingskabel van de processor los van de connector (ATX CPU) op de systeemkaart.
5. Koppel de ventilatorkabel los van de connector (FAN CPU) op de systeemkaart.
6. Koppel de kabel van het besturingssignaal los van de connector (CTRL) op de systeemkaart.
7. Koppel de voedingskabel van de systeemkaart los van de connector (ATX SYS) op de systeemkaart.
8. Koppel de kabel van de ventilator van de voeding los van de connector (FAN SYS) op de systeemkaart.
9. Til de vergrendeling omhoog en koppel de toetsenbordkabel los van de connector (MB-AUDIO) op de systeemkaart.
10. Til de vergrendeling omhoog en koppel de hogesnelheidskabel los van de connector (MB-HS) op de systeemkaart.
11. Til de vergrendeling omhoog en koppel de voedingskabel los van de connector (MB-PWR) op de systeemkaart.
12. Knijp de bevestigingsklemmen aan weerszijden van de kabelconnector van het beeldscherm in en koppel de beeldschermkabel los van
de connector (LVDS) op de systeemkaart.
13. Verwijder de zeven schroeven (M3x5) waarmee de systeemkaart aan de basis van de beeldschermeenheid is bevestigd.
14. Verwijder de schroef (M3x12) waarmee de systeemkaart aan de basis van de beeldschermeenheid is bevestigd.
15. Til de systeemkaart voorzichtig uit de basis van de beeldschermeenheid.
98
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
