Over deze taak
OPMERKING:
Als u de processor of de ventilator en koelplaat vervangt, gebruikt u het meegeleverde thermische smeermiddel om
ervoor te zorgen dat de warmte optimaal wordt afgevoerd.

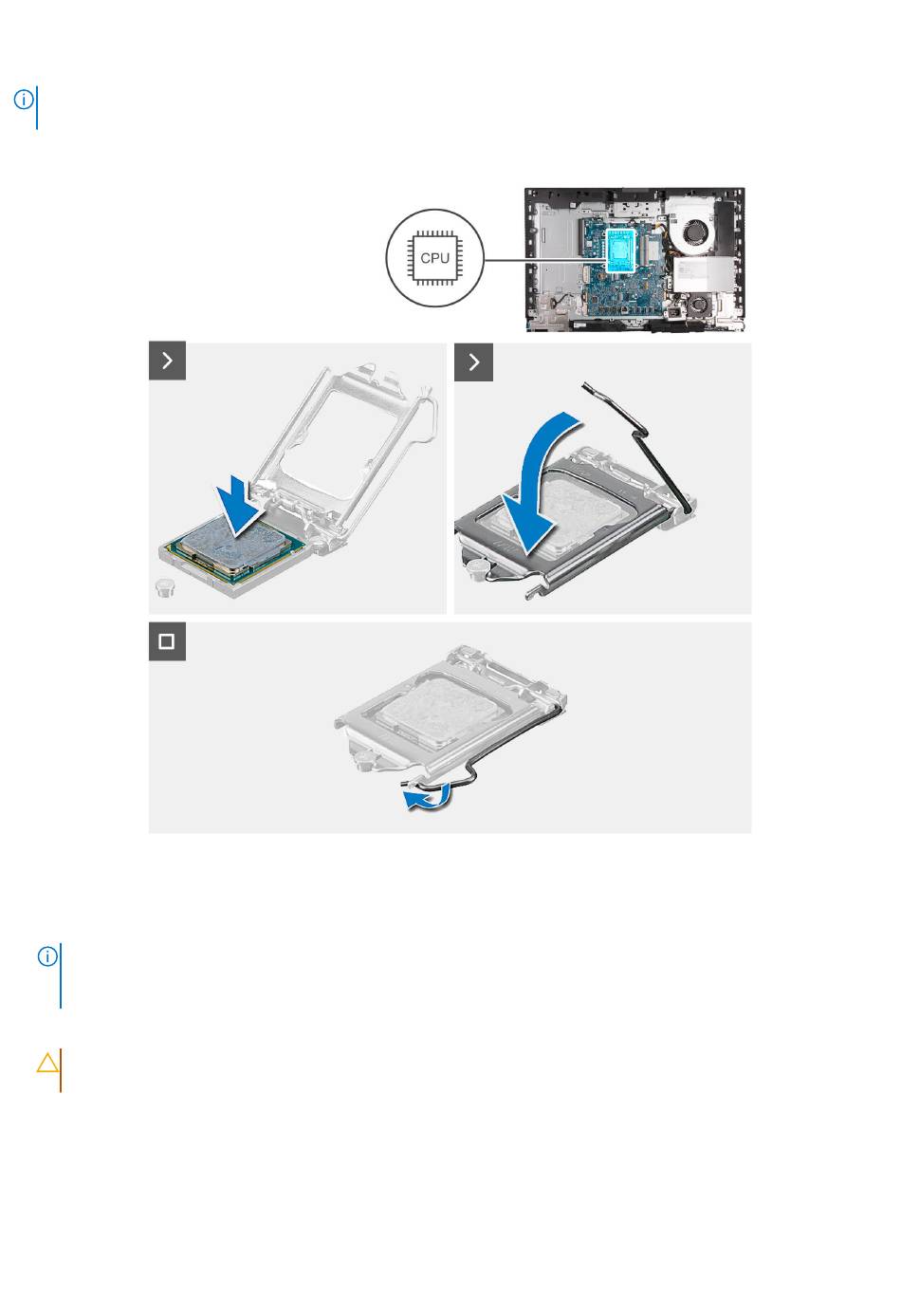

De volgende afbeelding geeft de locatie van de processor aan en biedt een visuele weergave van de installatieprocedure.
Afbeelding 64. De processor plaatsen
Stappen
1. Zorg ervoor dat de vergrendelingshendel op de processorsocket volledig in de open positie staat.
OPMERKING:
De pin-1-hoek van de processor heeft een driehoek die overeenstemt met de driehoek op de pin-1-hoek van de
processorsocket. Als de processor op juiste wijze is geplaatst, bevinden alle vier de hoeken zich op dezelfde hoogte. Als één of
meer hoeken van de processor hoger is dan de andere hoeken, dan is de processor niet op juiste wijze geïnstalleerd.
2. Richt de uitsparing op de processor op de tabs op de processorsocket en plaats de processor vervolgens in de socket (CPU).
WAARSCHUWING:
zijn geplaatst.
3. Draai, wanneer de processor zich volledig in de socket bevindt, de vergrendelingshendel omlaag en plaats deze onder het lipje op de
kap van de processor.
Vervolgstappen
1. Installeer de koelplaat.
2. Plaats het systeemkaartschild.
94
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
Let erop dat de uitsparing op het afdekplaatje van de processor onder het uitlijningspunt moet
