DE
DEUTSCH
6.1.
Versorgungsanschluss

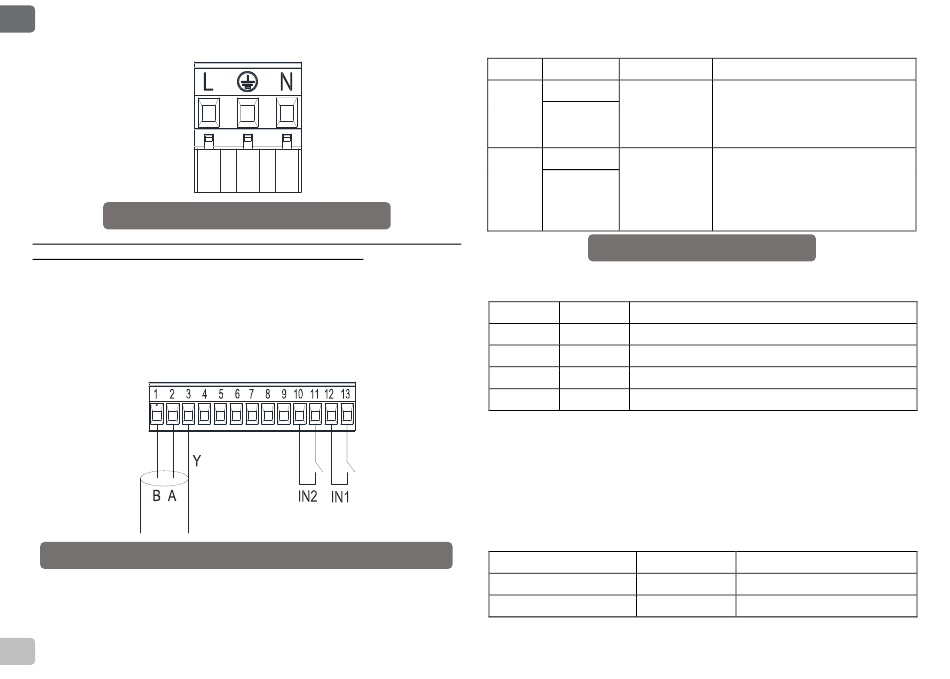

Abbildung 6: Abnehmbares Klemmenbrett der Versorgung
Bevor die Umwälzpumpe unter Spannung gesetzt wird, ist sicherzustellen, dass der
Deckel des Steuerpaneels EVOPLUS vollkommen verschlossen ist!
6.2.
Elektroanschlüsse für Ein- und Ausgänge und MODBUS
Die Umwälzpumpen EVOPLUS sind mit digitalen und analogen Eingängen, sowie digitalen
Ausgängen ausgestattet, so dass einige Schnittstellenlösungen mit komplexeren Installationen
realisiert werden können. Der Installateur muss lediglich die gewünschten Eingangs- und
Ausgangskontakte verdrahten und die entsprechenden Funktionen konfigurieren (siehe Abs.
6.2.1 Abs. 6.2.2 Abs. 6.2.3 und Abs.6.2.4).
6.2.1.
Digitaleingänge
Abbildung 7: Abnehmbares Klemmenbrett mit 13 Polen: digitale Eingänge und MODBUS
81
Mit Bezug auf Abbildung 7 sind die folgenden digitalen Eingänge verfügbar:
Eingang Klemmennr.
Kontakttyp
12
Potentialfreier
IN1
Kontakt
13
10
Potentialfreier
IN2
Kontakt
11
Tabelle 2: Digitale Eingänge IN1 und IN2
Falls die Funktionen EXT und Economy über Steuerpaneel aktiviert wurden, verhält sich das
System wie folgt:
IN1
IN2
Systemstatus
Offen
Offen
Pumpe stillstehend
Offen
Geschlossen Pumpe stillstehend
Geschlossen
Offen
Pumpe in Betrieb mit kundenseitig eingestelltem Sollwert
Geschlossen Geschlossen Pumpe in Betrieb mit verringertem Sollwert
6.2.2.
MODBUS und LON Bus
Die Umwälzpumpen EVOPLUS bieten eine serielle Kommunikation mittels Eingang RS-485. Die
Kommunikation erfolgt gemäß MODBUS-Spezifikationen.
Über MODBUS können die Betriebsparameter der Umwälzpumpe eingestellt werden, wie zum
Beispiel der gewünschte Differentialdruck, Einfluss der Temperatur, Einstellmodalität, usw.
Gleichzeitig kann die Umwälzpumpe wichtige Informationen über den Systemstatus liefern.
Für die Elektroanschlüsse siehe Abbildung 6 und Tabelle 3:
MODBUS-Endklemmen
Klemmennr.
A
B
Zugeordnete Funktion
EXT: Wenn über Steuerpaneel aktiviert
wird (siehe Abs.12 Seite 11.0 des Menüs
EVOPLUS), kann die Pumpe ferngesteuert
ein- und ausgeschaltet werden.
Economy: Wenn über Steuerpaneel
aktiviert wird (siehe Abs.12 Seite 5,0 des
Menüs EVOPLUS) aktiviert wird, kann die
Verringerung des Sollwerts ferngesteuert
aktiviert werden.
Beschreibung
2
Endklemme nicht invertiert (+)
1
Endklemme invertiert (-)
