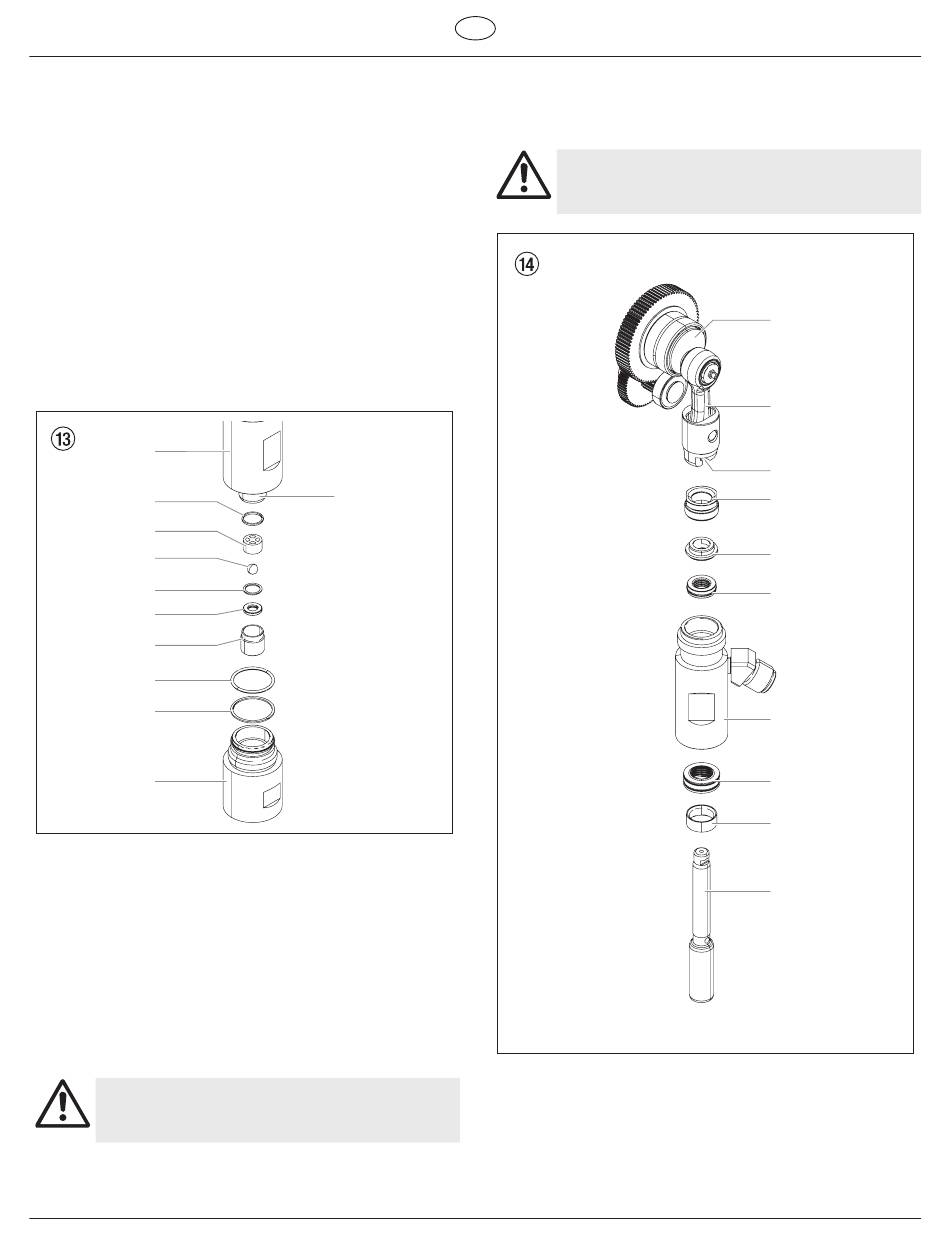

14. Desenroscar la carcasa inferior (Fig. 13, Pos. 10) con llave
ajustable por rodillo sin fin, contrarreteniendo la carcasa
superior (11) con una segunda llave ajustable por rodillo sin
fin.
15. Quitar el anillo de seguridad (13) y el anillo tórico (12).
16. Desenroscar la caja de válvula de escape (14) del pistón con
destornillador para tornillos de cabeza hexagonal de 3/8
pulgadas.
17. Desmontar la junta superior (16), la guía de bola superior (17),
la bola de válvula de escape (18), la arandela (19) y el encaje
de válvula de escape (20).
18. Limpiar todas las piezas con agente limpiador apropiado.
Comprobar el desgaste de la caja de válvula de escape (14), el
encaje de válvula de escape (20), la bola de válvula de escape
(18) y la guía de bola superior (17), sustituir las piezas si es
necesario. En caso de que el desgaste del encaje de válvula de
escape (20) sea sólo por un lado, montarlo volteado.
19. Realizar el montaje en orden inverso.
Untar el anillo tórico (12) con grasa de máquinas y prestar
atención al encaje correcto en la carcasa inferior (10).
11
16
17
18
19
20
14
12
13
10
11.3

Empaquetaduras

1. Desmontar la caja de válvula de admisión conforme a los
pasos en capítulo 11.2, página 14.
2. No es necesario desmontar la válvula de escape.
3. Tire la palanca del lado inferior del pulverizador hacia la parte
delantera de éste. Esto soltará toda la sección de líquido.
4. Deslice la sección de líquido hacia delante para retirarla de la
carcasa de engranajes.
5. Desenroscar la carcasa superior (6) en sentido contrario de las
agujas del reloj de la caja de engranajes.
6. Asegurar la carcasa superior (6) de las superficies para llave en
un tornillo de banco.
No apretar demasiado el tornillo de banco, para no
dar lugar a un aplastamiento.
Atención
7. Desenroscar la unión a rosca (7).
ProSpray 3.34
E
8. Empujar el pistón (4) hacia abajo de la carcasa superior (6).
9. Desmontar la empaquetadura superior (8) y la
Atención
15
10. Quitar el dispositivo de transporte de las empaquetaduras
11. Untar la empaquetadura superior (8) y la empaquetadura
12. Colocar la empaquetadura superior (Fig. 15) con el anillo
15
Comprobar el desgaste del pistón, sustituirlo si es necesario.
empaquetadura inferior (9) de la carcasa superior (6).
No dañar el interior de la carcasa superior.
superior e inferior.
El dispositivo de transporte de la empaquetadura superior se
requiere para el montaje del pistón.
inferior (9) con grasa de máquinas.
tórico (1) y el labio saliente (2) hacia abajo en la carcasa
superior (6).
Reparaciones en el aparato
1
3
2
7
10
8
6
9
11
4
