Reparationer på apparatet
15. Isæt den nederste pakning (ill. 16), så siden med mindst
afstand mellem O-ringen (1) og den fremstående læbe (2)
vender opad.
2
1
16. Placer den nederste pakning i dens endelige stilling ved hjælp
af monteringsværktøjet.
17. Skub monteringsværktøjet (følger med den øverste pakning
som transportanordning) til stemplet (ill. 15, pos. 4) på
stemplet ovenfra.
18. Smør monteringsværktøj og stempel (4) med maskinfedt.
19. Skub stemplet (4) gennem den nederste og den øverste
pakning, indtil den øverste ende af stemplet rager ud af
forskruningen (7).
20. Tag monteringsværktøjet af stemplet (4).
21. Sæt det øverste hus (6) på plads i væskeafsnitsklampen
på gearhuset igen. Sørg for at skubbe den øverste del af
stempelstangen (4) ind i T-spalten (2) på glidersamlingen (3).
22. Skub håndtaget på sprøjtens underside mod sprøjtens
bageste del for at spænde vaskeafsnittet fast på sin plads igen.
11.4

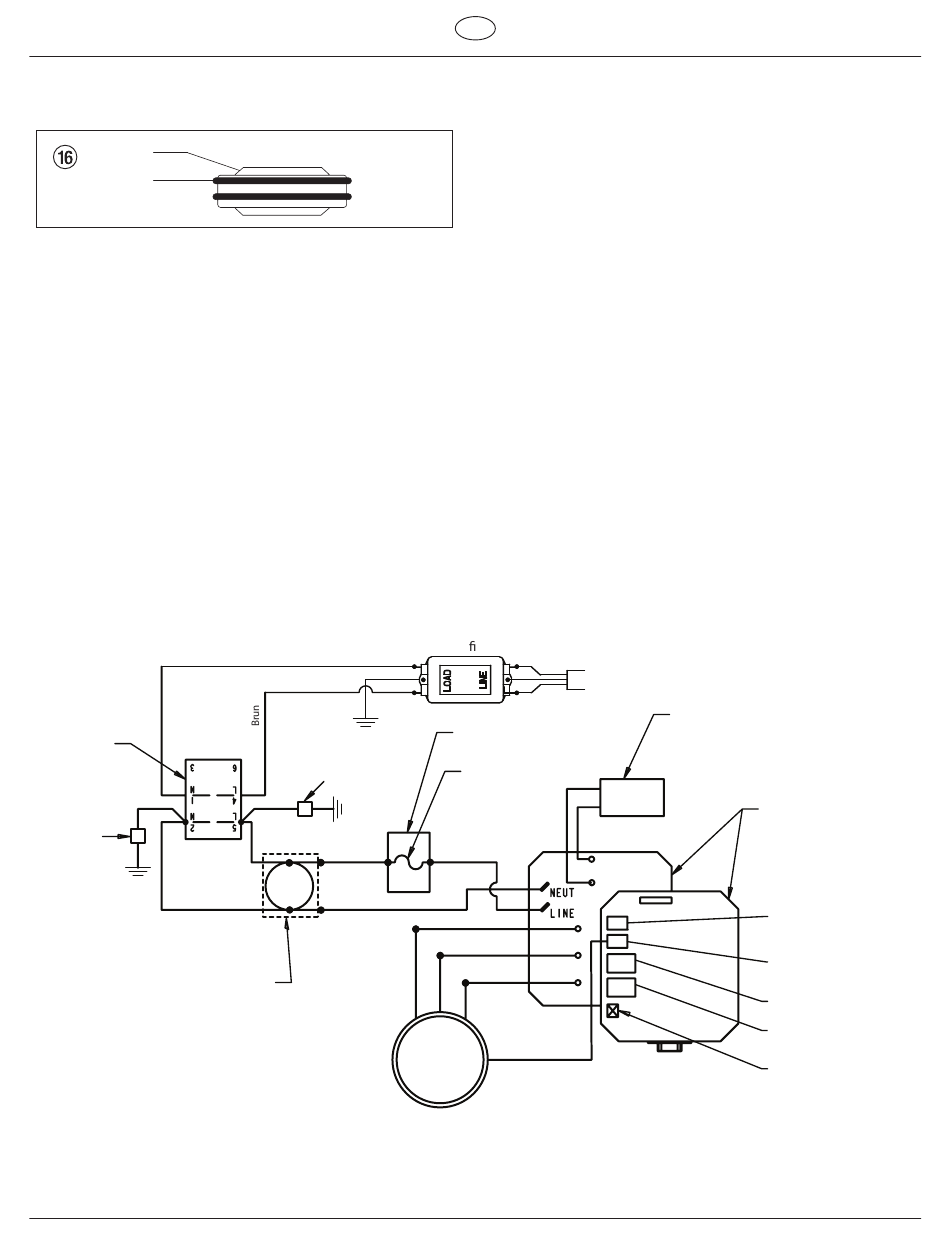

Ledningsdiagram, ProSpray 3.34
Blå
Kontakt
Blå
P/N 0522053
Jording
Blå
Kirurg kvæle
P/N 0551758
Jording
P/N 0522052
Jording
Brun
Brun
Sort
Hvid
DK
23. Sæt føringsringen (11) i det nederste hus (ill. 13, pos. 10), og
skru det nederste hus i det øverste hus, og spænd det fast.
24. Skru forbindelsesslangen på, og spænd den fast.
25. Skru indløbsventilhuset (ill. 12, pos. 2) på; se herom i kapitel
11.2.
26. Skru indsugningsrøret på, og spænd det fast.
27. Fastgør tilbageløbsslangen til indsugningsrøret med
klemmen.
28. Monter frontdækslet.
EMI- lter
Netskik
Monteringsplade
Sikring
Sort
Rød
Sort
Rød (+)
Sort (-)
Hvid
Rød
Sort
Motor
60
Kondensator
Elektronisk
kontrolmontage
LED-samling
Hall-sensor
Potentiometer
Displayets ledningssamling
(P/N 0522022)
Trykføler
