Reparationer av anläggningen

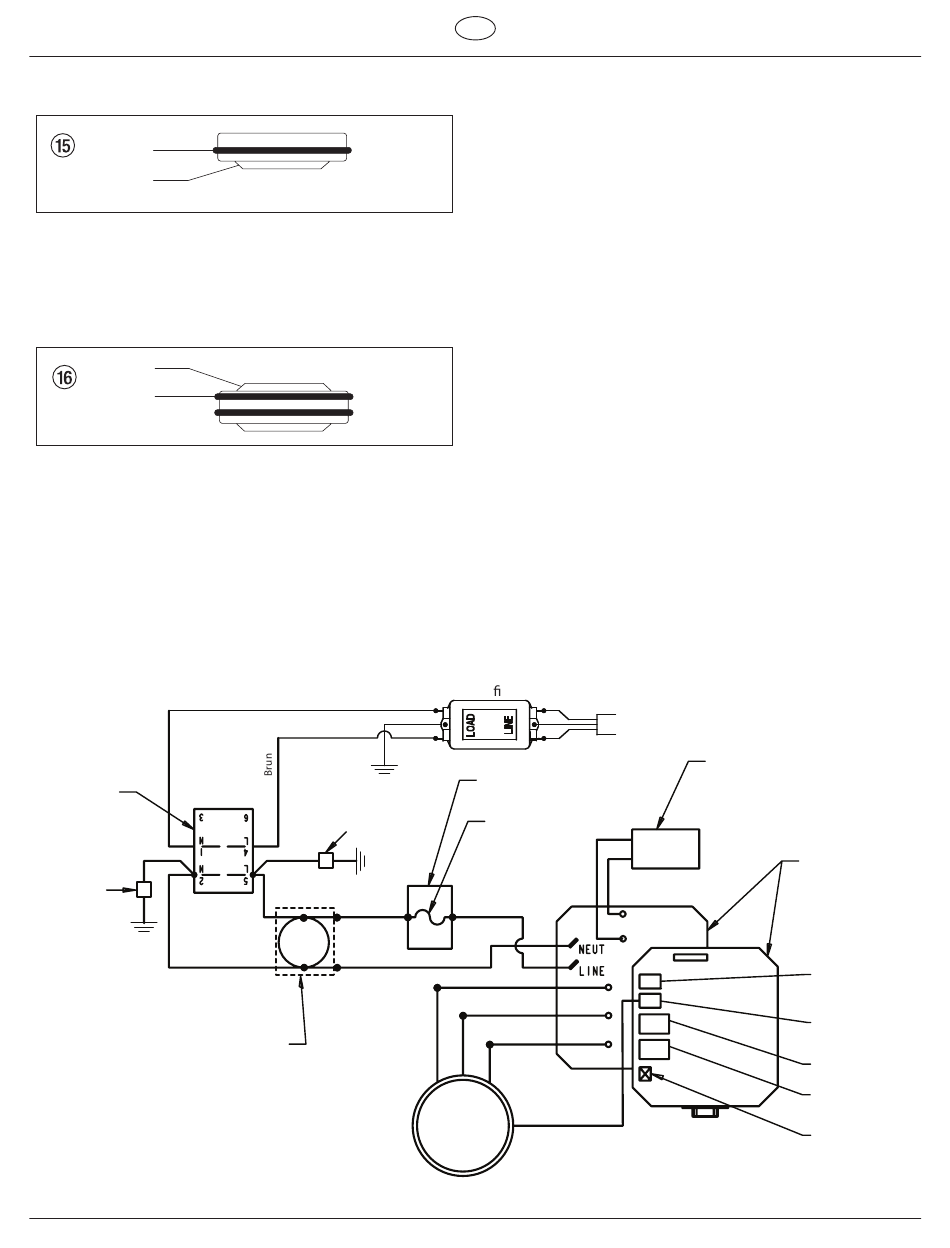

12. Sätt i den övre packningen (fig. 15) med O-ringen (1) och den
utskjutande läppen (2) nedåt i det övre huset (6).
1
2
13. Lägg mellanringen (fig. 14, pos. 10) på den övre packningen
(8).
14. Skruva in skruvförbandet (fig. 14, pos. 7) i det övre huset (6),
dra åt med 34 – 41 Nm.
15. Sätt i den undre packningen (fig. 17) på ett sådant sätt, att
sidan med det mindre avståndet mellan O-ringen (1) och den
utskjutande läppen (2) pekar uppåt..
2
1
16. För den undre packningen till sitt ändläge med hjälp av
monteringsverktyget.
11.5
Kopplingsschema ProSpray 3.34
Strömbrytare
Blå
P/N 0522053
Jord
Blå
Kirurg undertrycka
Blå
Jord
P/N 0522052
Jord
Brun
Brun
Svart
Vit
P/N 0551758
S
17. Skjut ned monteringsverktyget (medföljer leveransen med
den övre packningen som transportanordning) för kolven (fig
14, pos 4) uppifrån på kolven.
18. Smörj monteringsverktyget och kolven (4) med maskinfett.
19. Stick kolven (4) genom den undre och den övre packningen
tills den övre kolvänden sticker upp ur skruvförbandet (7).
20. Ta bort monteringsverktyget från kolven (4).
21. Sätt tillbaka den övre hylsan (6) i vätskesektionens klämma på
växellådshuset. Skjut in kolvstångens (4) topp i T-spåret (2) på
löparen (3).
22. Skjut spaken på undersidan av enheten mot baksidan av
sprutmaskinen för att låsa fast vätskesektionen på plats.
23. Sätt in styrringen (11) i det undre huset (fig. 13, pos. 10),
skruva in det undre huset i det övre huset och dra åt.
24. Skruva i slangförbindningen och dra åt.
25. Skruva i inloppsventilhuset (fig. 12, pos. 2), se kapitel 11.2.
26. Skruva i insugningsröret och dra åt.
27. Fäst returslangen med klämma på insugningsröret.
28. Montera frontkåpan.
EMI- lter
Stickkontakt
Monteringsplåt
Säkring
Svart
Röd
Svart
Vit
Röd
Svart
Motor
82
Kondensator
Elektronisk
kontrollmontering
Röd (+)
Svart (-)
LED-enhet
Hallsensor
Potentiometer
Displaykabelenhet
(P/N 0522022)
Tryckgivare
ProSpray 3.34
