Reparaties aan het apparaat
12. Bovenste pakking (afb. 15) met O-ring (1) en uitstekende rand
(2) naar onderen in de bovenste behuizing (6) plaatsen.
1
2
13. Tussenring (afb. 14, pos. 10) op de bovenste pakking (8)
plaatsen.
14. Wartel (afb. 14, pos. 7) in de bovenste behuizing (6) draaien en
met 34 – 41 Nm vastdraaien.
15. Onderste pakking (afb. 16) zo plaatsen, dat de zijde met de
kleinste afstand tussen O-ring (1) en uitstekende rand (2) naar
boven wijst.
2
1
16. Met behulp van het montagegereedschap de onderste
pakking in de juiste positie brengen.
11.4

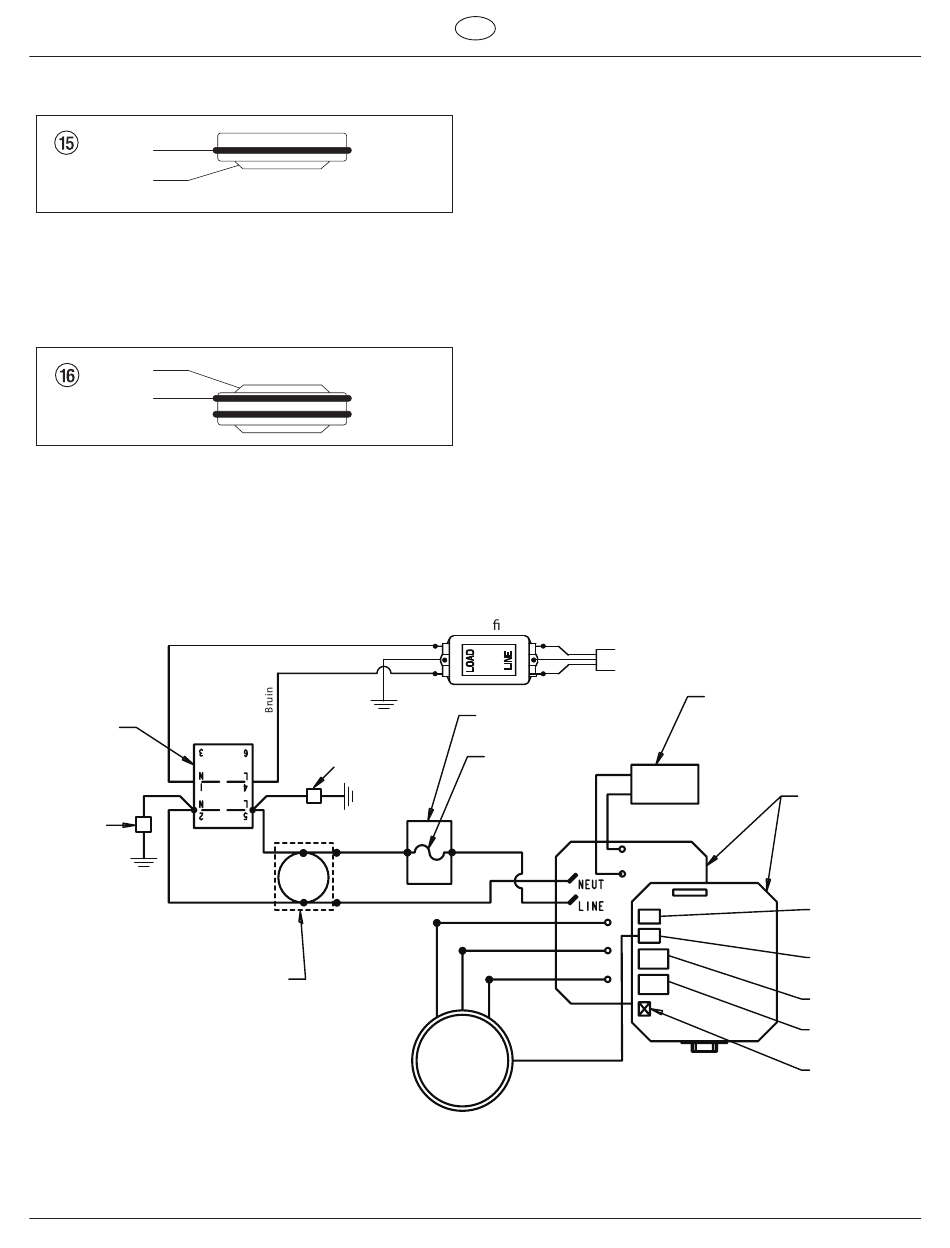

Schakelschema ProSpray 3.34
Blauw
Schakelaar
Blauw
P/N 0522053
Aarde
Blauw
Stijgt plots suppressor
Aarde
P/N 0522052
Aarde
Bruin
Bruin
Zwart
Wit
P/N 0551758
NL
17. Montagegereedschap (inbegrepen bij de bovenste pakking
als transportvoorziening) voor de zuiger (afb. 14, pos. 4) van
boven af op de zuiger schuiven.
18. Montagegereedschap en zuiger (4) met machinevet insmeren.
19. Zuiger (4) door de onderste en bovenste pakking schuiven tot
het uiteinde van de zuiger boven de wartel (7) uitkomt.
20. Montagegereedschap van de zuiger (4) verwijderen.
21. Plaats de bovenste behuizing (6) terug in de klem van het
vloeistofonderdeel in de versnellingsbehuizing. Schuif
de bovenkant van de zuigstang (4) in de T-gleuf (2) op de
geleider (3).
22. Duw de hendel aan de onderkant van de eenheid in de
richting van de achterkant van de spuitinstallatie om het
vloeistofonderdeel opnieuw op zijn plaats te vergrendelen.
23. Geleidering (11) in de onderste behuizing (afb. 13, pos. 10)
plaatsen en de onderste behuizing in de bovenste behuizing
vastdraaien.
24. Verbindingsslang monteren en vastdraaien.
25. Inlaatventielbehuizing (afb. 12, pos. 2) indraaien, zie
Hoofdstuk 11.2.
26. Aanzuigbuis monteren en vastdraaien.
27. Retourslang met klem aan de aanzuigbuis bevestigen.
28. Frontkap monteren.
EMI- lter
Netstekker
Montageplaat
Zekering
Zwart
Rood
Zwart
Wit
Rood
Zwart
Motor
38
Condensator
Elektronische
controleeenheid
Rood (+)
Zwart (-)
Led-eenheid
Halsensor
Potmeter
Dradencombinatie
voor weergave
(P/N 0522022)
Drukopnemer
ProSpray 3.34
