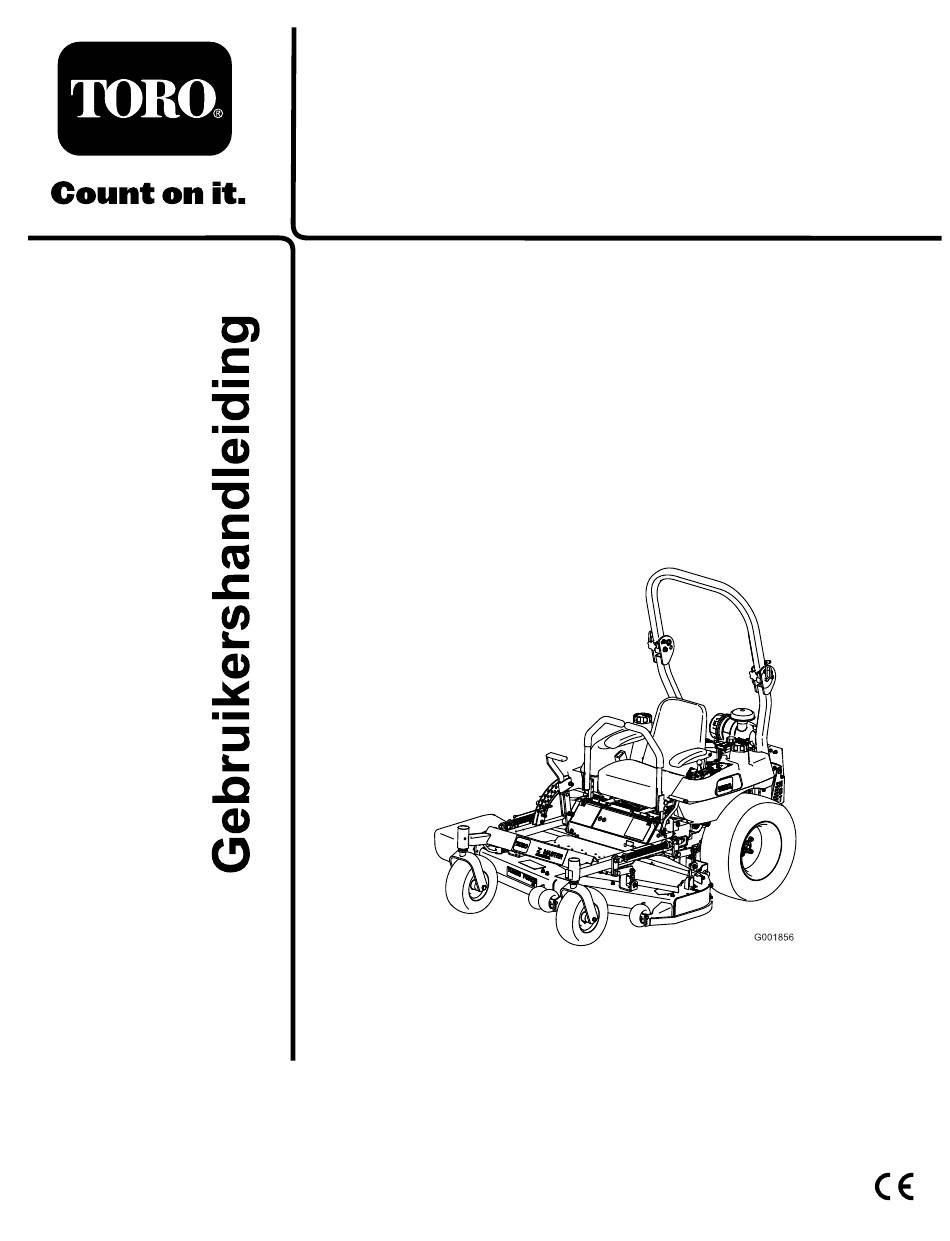

- Pagina 1 Form No. 3356-180 Rev A Z453 Z Master ® met 132 cm TURBO FORCE maaidek met ® zijafvoer Modelnr.: 74416TE—Serienr.: 270000001 en hoger Registreer uw product op www.Toro.com. Vertaling van de oorspronkelijke tekst (NL)
- Pagina 2 Veiligheid ..............3 een erkende Service Dealer of met de klantenservice Veilige bediening ..........3 van Toro. U dient hierbij altijd het modelnummer en Veilige bediening Toro-zitmaaiers ......5 het serienummer van het product te vermelden. De Geluidsdruk ............6 locatie van het plaatje met het modelnummer en het Geluidsniveau............
- Pagina 3 Veiligheid Aanbevolen onderhoudsschema ......27 Smering..............28 Smering.............. 28 Deze machine voldoet ten minste aan de Europese Maaidek en riemspanpoelies smeren....28 normen, van kracht op het moment van productie. Zwenkwielnaven smeren ........29 Onjuist gebruik of onderhoud door de gebruiker Onderhoud motor..........
- Pagina 4 ◊ onjuist gebruik van de rem, • Maai uitsluitend bij daglicht of goed kunstlicht. ◊ het type machine is niet geschikt voor het • Alle werktuigkoppelingen uitschakelen en versnelling specifieke werk, in vrij schakelen alvorens de motor te starten. ◊ zich onvoldoende bewust zijn van de •...
- Pagina 5 Onderhoud en stalling vonken en open vuur uit de buurt van de accu. • Draai alle moeren, bouten en schroeven regelmatig • Gebruik altijd originele Toro-onderdelen zodat de strak aan, zodat de machine steeds veilig in gebruik is. originele standaarden worden gehandhaafd.
- Pagina 6 • Let op greppels, kuilen, stenen, gaten en verhogingen in het maaigebied die de werkhoek veranderen, omdat de machine kan omkiepen op oneffen terrein. • Start nooit plotseling heuvelopwaarts op een helling, want dit kan tot gevolg hebben dat de machine achteroverkiept.
- Pagina 7 Hellingdiagram...
- Pagina 8 Veiligheids- en instructiestickers Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of verdwenen stickers. 98-4387 58-6520 1. Waarschuwing – Draag gehoorbescherming. 1. Smeervet 93-7010 1. Maaimachine kan voorwerpen uitwerpen – 2.
- Pagina 9 106-5517 1. Waarschuwing – Raak het hete oppervlak niet aan. 99-8939 1. Lees de 3. Verwijder het sleuteltje Gebruikershandleiding. uit het contact en lees de instructies alvorens service- of onderhouds- werkzaamheden uit te voeren. 2. Maaihoogte 99-8944 1. Risico van explosie – 3.
- Pagina 10 107-1866 1. Kans op slippen, omkiepen en verlies van controle over de machine, steile hellingen – Gebruik de machine niet in de buurt van steile hellingen, hellingen van meer dan 15 graden, of water; blijf op een veilige afstand van steile hellingen;...
- Pagina 11 9. Ogen direct met water spoelen en snel arts raadplegen. 5. Lees de 10. Bevat lood; niet Gebruikershandleiding. weggooien. Merkteken van fabrikant 110-2067 1. Geeft aan dat het mes onderdeel van een originele Toro-maaimachine is. 110-2068 1. Lees de Gebruikershandleiding.
- Pagina 12 108-1054 1. Parkeerrem 3. Uitschakelen 5. Zet de rijhendels weer 7. Ledematen kunnen in de neutraalstand, afgesneden/geamputeerd stel de parkeerrem in worden – Neem geen werking en verwijder het passagiers mee. contactsleuteltje voordat u de machine verlaat. 2. Inschakelen 4. Waarschuwing – Lees de 6.
- Pagina 13 Algemeen overzicht Urenteller gebruiken De urenteller (Figuur 5) registreert het aantal uren dat van de machine de motor in bedrijf is geweest. De urenteller werkt als de motor loopt. Gebruik deze tijden om regelmatig onderhoudswerkzaamheden te plannen. Figuur 5 1. Urenteller Gebruik van de Brandstofklep De machine heeft twee brandstoftanks, een op de Figuur 3...
- Pagina 14 Gebruiksaanwijzing In bepaalde omstandigheden kan tijdens het Opmerking: Bepaal vanuit de normale tanken statische elektriciteit worden ontladen bedieningspositie de linker- en rechterzijde van de waardoor vonken ontstaan die benzinedampen machine. tot ontbranding kunnen brengen. Brand of explosie van benzine kan brandwonden bij u of Brandstof bijvullen anderen en materiële schade veroorzaken.
- Pagina 15 De omkiepbeveiliging • Houdt de benzine vers gedurende een stalling van maximaal 90 dagen. Als u de machine langer (rolbeugel) gebruiken (ROPS, wilt stallen, moet u de benzine aftappen uit de Rollover Protection System) brandstoftank. • Houdt de motor tijdens het gebruik schoon. •...
- Pagina 16 Veiligheid staat voorop Lees alle veiligheidsinstructies in het hoofdstuk Veilige bediening. Met behulp van deze informatie kunt u voorkomen dat omstanders of uzelf letsel oplopen. Bij maaien op nat gras of een steile helling bestaat de kans dat de wielen slippen en u de macht over de machine verliest.
- Pagina 17 Parkeerrem in werking stellen 1. Zet de rijhendels (Figuur 17) in de vergrendelde neutraalstand. 2. Trek de parkeerrem naar achteren en omhoog om deze in werking te stellen (Figuur 11). De parkeerremhendel moet vast blijven staan op Ingeschakeld. De kans bestaat dat de parkeerrem de machine niet in stilstaande toestand houdt als deze op een helling is geparkeerd;...
- Pagina 18 3. Schakel de aftakas uit (Figuur 12). 6. Draai het contactsleuteltje op START. Laat het sleuteltje los zodra de motor aanslaat (Figuur 15). Belangrijk: Stel de startmotor telkens niet langer dan 10 seconden in werking. Als de motor niet wil starten, moet u na elke poging de motor 30 seconden laten afkoelen.
- Pagina 19 Het Veiligheidssysteem Kinderen of omstanders kunnen letsel oplopen als zij de machine verplaatsen of proberen te bedienen terwijl deze onbeheerd staat. Niet-aangesloten of beschadigde interlockschakelaars kunnen onverwachte Verwijder altijd het sleuteltje uit het contact en gevolgen hebben op de werking van de machine. stel de parkeerrem in werking wanneer u de Dit kan lichamelijk letsel veroorzaken.
- Pagina 20 zet de rijhendels in de vergrendelde neutraalstand. Hoe verder u de rijhendels beweegt (in beide Start nu de motor. Als de motor loopt, moet u de richtingen), des te sneller zal de machine in de parkeerrem vrijzetten en de aftakas inschakelen. gewenste richting rijden.
- Pagina 21 Antiscalpeerrollen afstellen aftakas uitschakelen, en het contactsleuteltje op UIT draaien om de motor af te zetten. Als u de maaihoogte wijzigt, verdient het de aanbeveling Als u de machine achterlaat, moet u tevens de de hoogte van de antiscalpeerrollen in te stellen. parkeerrem in werking stellen;...
- Pagina 22 Figuur 21 Figuur 20 1. Sluitnok 3. Draai aan de nok om de sluitdruk te verhogen of te 1. Antiscalpeerrol 3. Flensmoer verminderen 2. Lagerbus 4. Bout 2. Hendel 4. Sleuf Afvoerplaat instellen Positie van afvoerplaat instellen De afvoer van de maaimachine kan worden aangepast aan verschillende maaiomstandigheden.
- Pagina 23 • Maakt hogere rijsnelheid mogelijk in zware te ontgrendelen. Hierdoor kunt u bij het deel van de omstandigheden. machine onder de stoel komen (Figuur 26). • Deze positie biedt dezelfde voordelen als de Toro SFS maaimachine. Figuur 26 1. Stoelvergrendeling 3.
- Pagina 24 De machine duwen 1. Schakel de aftakas uit en draai het contactsleuteltje Zonder aangebrachte grasgeleider, op UIT. Zet de hendels in de vergrendelde afvoerafsluiter of complete grasvanger neutraalstand en stel de parkeerrem in werking. kunnen u of anderen in aanraking met het Verwijder het sleuteltje.
- Pagina 25 Machine inladen Ga zeer voorzichtig te werk als u een maaimachine Als een machine wordt geladen op een op een aanhanger of een vrachtwagen laadt. Wij aanhanger of een vrachtwagen, wordt de kans adviseren u gebruik te maken van een hellingbaan die vergroot dat de machine achterover kiept.
- Pagina 26 Als een mes beschadigd of versleten is, moet u dit Houd er echter rekening mee dat gras niet het hele jaar onmiddellijk vervangen door een origineel TORO-mes. door even snel groeit. Om dezelfde maaihoogte te behouden, wat een goede gewoonte is, moet u in het vroege voorjaar vaker maaien.
- Pagina 27 Onderhoud Aanbevolen onderhoudsschema Onderhoudsinterval Onderhoudsprocedure • De motorolie verversen. Na de eerste 8 bedrijfsuren • Hydraulische vloeistof controleren. • Hydraulische filter vervangen en hydraulische vloeistof verversen. Na de eerste 25 bedrijfsuren • Het veiligheidssysteem controleren. • Motoroliepeil controleren. • Luchtinlaatrooster reinigen. Bij elk gebruik of dagelijks •...
- Pagina 28 Smering Smering Smeer de machine volgens het tijdschema op de instructiesticker Controle en Onderhoud (Figuur 29). De machine moet vaker worden gesmeerd bij gebruik in zeer stoffige of zanderige omstandigheden. Type vet: Universeel smeervet. Methode van smeren 1. Schakel de aftakas uit, zet de rijhendels in de vergrendelde neutraalstand en stel de parkeerrem in werking.
- Pagina 29 5. Pomp vet in de arm van de spanpoelie op het maaidek (Figuur 30). 6. Pomp vet in de smeernippels op de duwarmen (Figuur 30). Figuur 31 1. Zwenkwielvork 4. Zwenkwiel 2. Bout 5. Moer 3. Afdichtinghouder Figuur 30 6. Verwijderéén van de afstandsmoeren (met sleutelvlakken) van de as (Figuur 33).
- Pagina 30 Figuur 33 1. Afstandsmoer 4. Zwenkwiel 2. Lagerafdichting (nieuwe 5. Moer op as gemonteerd afdichtingen vereist) 3. Lager Figuur 32 1. Moer 3 mm voorbij de as 12. Steek de as met de moer in het wiel aan de kant van het lager en de nieuwe afdichting (Figuur 33).
- Pagina 31 Luchtfilter monteren Onderhoud motor Belangrijk: U mag de motor nooit laten lopen Onderhoud van het luchtfilter zonder dat het luchtfilter en het luchtfilterdeksel zijn gemonteerd, omdat anders de motor schade Normaal gesproken vervangt u het luchtfilter na elke kan oplopen. 200 bedrijfsuren.
- Pagina 32 Olie verversen 1. Start de motor en laat deze vijf minuten lopen. Warme olie kan beter worden afgetapt. 2. Parkeer de machine zo dat de aftapkant iets lager staat dan de andere kant zodat alle olie kan weglopen. 3. Schakel de aftakas uit en stel de parkeerrem in werking.
- Pagina 33 Bougies verwijderen Opmerking: Vervang het oliefilter vaker als de machine wordt gebruikt in zeer stoffige of zanderige 1. Schakel de aftakas uit en stel de parkeerrem in omstandigheden. werking. 1. Tap de motorolie af; zie Motorolie verversen. 2. Zet de motor af, verwijder het contactsleuteltje en wacht totdat alle bewegende onderdelen tot stilstand 2.
- Pagina 34 Onderhoud Belangrijk: Bougies altijd vervangen bij zwarte laag op de bougie, versleten elektroden, vettige brandstofsysteem laag op de bougie of scheuren. 3. Controleer de afstand tussen de centrale elektrode en de massa-elektrode (Figuur 40). Verbuig de Brandstoffilter vervangen massa-elektrode (Figuur 40) om de juiste afstand in te stellen indien dit nodig is.
- Pagina 35 Onderhoud van de Onderhoud elektrisch brandstoftank systeem Onderhoud van de accu In bepaalde omstandigheden is benzine uiterst ontvlambaar en zeer explosief. Brand of Waarschuwing explosie van benzine kan brandwonden bij u of anderen en materiële schade veroorzaken. CALIFORNIË Proposition 65 Waarschuwing •...
- Pagina 36 6. Maak beide vleugelmoeren (1/4 inch) los waarmee de accuklembeugel is bevestigd (Figuur 42). Als accukabels verkeerd worden verbonden, 7. Verwijder de accu. kan dit schade aan de machine en de kabels tot gevolg hebben en vonken veroorzaken. Accu monteren Hierdoor kunnen accugassen tot ontploffing komen, waardoor lichamelijk letsel kan 1.
- Pagina 37 Figuur 43 1. Pluspool van de accu 3. Rode (+) oplaadkabel 2. Minpool van de accu 4. Zwarte (–) oplaadkabel Figuur 44 1. Hoofdleiding, 30 A 4. Contactschakelaar 3. Monteer de accu in de machine en sluit de accukabels 2. Laadcircuit, 25 A 5.
- Pagina 38 Bandenspanning controleren Onderhoud aandrijfsysteem Controleer de spanning bij het ventiel om de 50 bedrijfsuren of maandelijks, waarbij de kortste periode moet worden aangehouden (Figuur 46). De sporing afstellen De juiste bandenspanning voor de achterbanden is 90 kPa (13 psi). Een ongelijke bandenspanning Opmerking: Bepaal vanuit de normale kan leiden tot onregelmatige maairesultaten.
- Pagina 39 Figuur 47 1. Gleufmoer 3. Opening in as met schroefdraad 2. Maximaal twee 4. Ring (indien nodig) schroefdraden zichtbaar 5. Controleer de afstand van de onderkant van de gleuf in de moer tot de binnenrand van de opening. Er Figuur 48 mogen maximaal twee schroefdraden zichtbaar zijn 1.
- Pagina 40 Onderhoud koelsysteem Luchtinlaatrooster reinigen Verwijder vóór elk gebruik aangekoekt gras, vuil of andere rommel van de cilinder en de koelribben van de cilinderkop, het luchtinlaatrooster op het uiteinde van het vliegwiel, de carburateur, de regelhendels en de verbindingen. Dit zal mede zorgen voor een adequate koeling en een correct motortoerental en zal de kans verkleinen dat de motor oververhit raakt en technische schade oploopt.
- Pagina 41 Onderhouden remmen Onderhoud riemen Parkeerrem afstellen Riemen controleren Controleer of de parkeer Controleer alle riemen om de 100 bedrijfsuren. 1. Stel de remhendel buiten werking (hendel omlaag). Controleer de riemen op scheuren, gerafelde randen, schroeiplekken of andere schade. Vervang beschadigde 2.
- Pagina 42 7. Haal de druk van de veerbelaste spanpoelie (Figuur 53). 8. Monteer de drijfriem van het maaidek. Figuur 52 1. Dopsleutel met 2. Vierkant gat kort verlengstuk of onderbrekerstang Figuur 53 1. Drijfriem 4. Bout 8. Om de riemspanning te vergroten, draait u de 2.
- Pagina 43 Onderhoud bedieningsysteem Neutraalstand van rijhendel afstellen Als de rijhendels niet in één lijn staan of gemakkelijk in de gleuf van het bedieningspaneel glijden, moeten zij worden afgesteld. De hendel, de veer en de stang moeten afzonderlijk worden afgesteld. Opmerking: De rijhendels moeten op de juiste wijze worden gemonteerd.
- Pagina 44 Onderhoud hydraulisch systeem Onderhoud van het hydraulische systeem Hydraulische vloeistof controleren Figuur 57 Type vloeistof: Mobil 1 15W-50 synthetische motorolie of gelijkwaardige synthetische olie. 1. Dop 3. Peil koude vloeistof–VOL 2. Keerplaat 4. Peil warme vloeistof–VOL Belangrijk: Gebruik de voorgeschreven vloeistof of een gelijkwaardig product.
- Pagina 45 Gebruik een winterfilter bij temperaturen beneden 0°C 1. Schakel de aftakas uit, zet de rijhendels in de vergrendelde neutraalstand en stel de parkeerrem in werking. 2. Zet de motor af, verwijder het contactsleuteltje en wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen alvorens de bestuurderspositie te verlaten.
- Pagina 46 Hydraulische vloeistof die onder druk ontsnapt, Laat de motor lopen zodat u de rijhendels kunt kan door de huid heen dringen en letsel afstellen. Contact met bewegende onderdelen veroorzaken. of hete oppervlakken kan lichamelijk letsel veroorzaken. • Hydraulische vloeistof die per ongeluk in de huid is geïnjecteerd, moet binnen Houd kleding, gezicht, handen, voeten en enkele uren operatief worden verwijderd...
- Pagina 47 Figuur 60 1. Sporingsknop 3. Stelbout 2. Pompstang Figuur 61 Neutraalstand rechter hydraulische 1. Dubbele moeren 3. Borgmoer pomp afstellen 2. Pompstang 4. Kogelverbinding 1. Draai de borgmoeren op de kogelverbinding op de bedieningsstang van de pomp los (Figuur 61). 2.
- Pagina 48 Onderhoud van het maaidek Maaidek horizontaal stellen in drie standen Belangrijk: Er zijn slechts 3 meetstanden nodig om het maaidek horizontaal te stellen. De machine gebruiksklaar maken Figuur 62 1. Plaats de maaimachine op een horizontaal oppervlak. 1. Meet hier de afstand van 2.
- Pagina 49 B (Figuur 63). is. Als een mes beschadigd of versleten is, moet u dit onmiddellijk vervangen door een origineel Toro mes. 9. Draai de contramoeren van beide wartels vast tegen Om het slijpen en vervangen te vergemakkelijken, is het de voorste wartel om de hoogte te borgen.
- Pagina 50 Een versleten of beschadigd mes kan breken en een stuk van het mes kan worden uitgeworpen in de richting van de gebruiker of omstanders en ernstig lichamelijk of dodelijk letsel toebrengen. • Controleer op gezette tijden het maaimes op slijtage of beschadigingen. •...
- Pagina 51 Toro-messen gebruiken. Gebruik ter vervanging nooit messen van andere fabrikanten omdat dit in strijd kan zijn met de Figuur 69 veiligheidsnormen.
- Pagina 52 Maaimessen monteren het maaidek voordat u de bout plaatst zoals wordt aangegeven in Figuur 71. 1. Monteer het mes op de as (Figuur 70). 3. Monteer de bout en de moer. Plaats het J vormige Belangrijk: Het gebogen deel van het mes moet haakeind van de veer om de grasgeleider (Figuur 71).
- Pagina 53 Reiniging Stalling 1. Schakel de aftakas uit, stel de parkeerrem in werking Onderkant van het maaidek en draai het contactsleuteltje op UIT. Verwijder het reinigen sleuteltje. 2. Maaisel, vuil en vet van de buitenkant van de gehele Verwijder elke dag het aangekoekte gras aan de machine verwijderen, met name van de motor en het onderkant van het maaidek.
- Pagina 54 Opmerking: Stabilizer/conditioner werkt het best als het met verse brandstof wordt gemengd en altijd wordt gebruikt. B. Laat de motor vijf minuten lopen om de stabilizer/conditioner door het brandstofsysteem te verspreiden. C. Zet de motor af, laat deze afkoelen en tap de brandstoftank af;...
- Pagina 55 Problemen, oorzaak en remedie Probleem Mogelijke oorzaak Remedie Startmotor draait niet. 1. De aftakas is ingeschakeld. 1. Aftakas uitschakelen. 2. Parkeerrem niet in werking gesteld. 2. De parkeerrem in werking stellen. 3. Bestuurder zit niet op de stoel. 3. Plaats nemen op de bestuurdersstoel. 4.
- Pagina 56 Probleem Mogelijke oorzaak Remedie Onregelmatige maaihoogte. 1. Maaimes(sen) bot. 1. Mes(sen) slijpen. 2. Maaimes(sen) verbogen of niet in 2. Nieuwe maaimes(sen) monteren. balans. 3. Het maaidek staat niet horizontaal. 3. Maai dek horizontaal stellen en in de correcte schuinstand stellen. 4.
- Pagina 57 Schema's Elektrisch schema (Rev. A)
