Onderhoud van de snijbalk
De snijbalk verwijderen
1. Draai de stelschroef van de snijbalk linksom
om de snijbalk weg te trekken van de
messenkooi (Figuur 56).

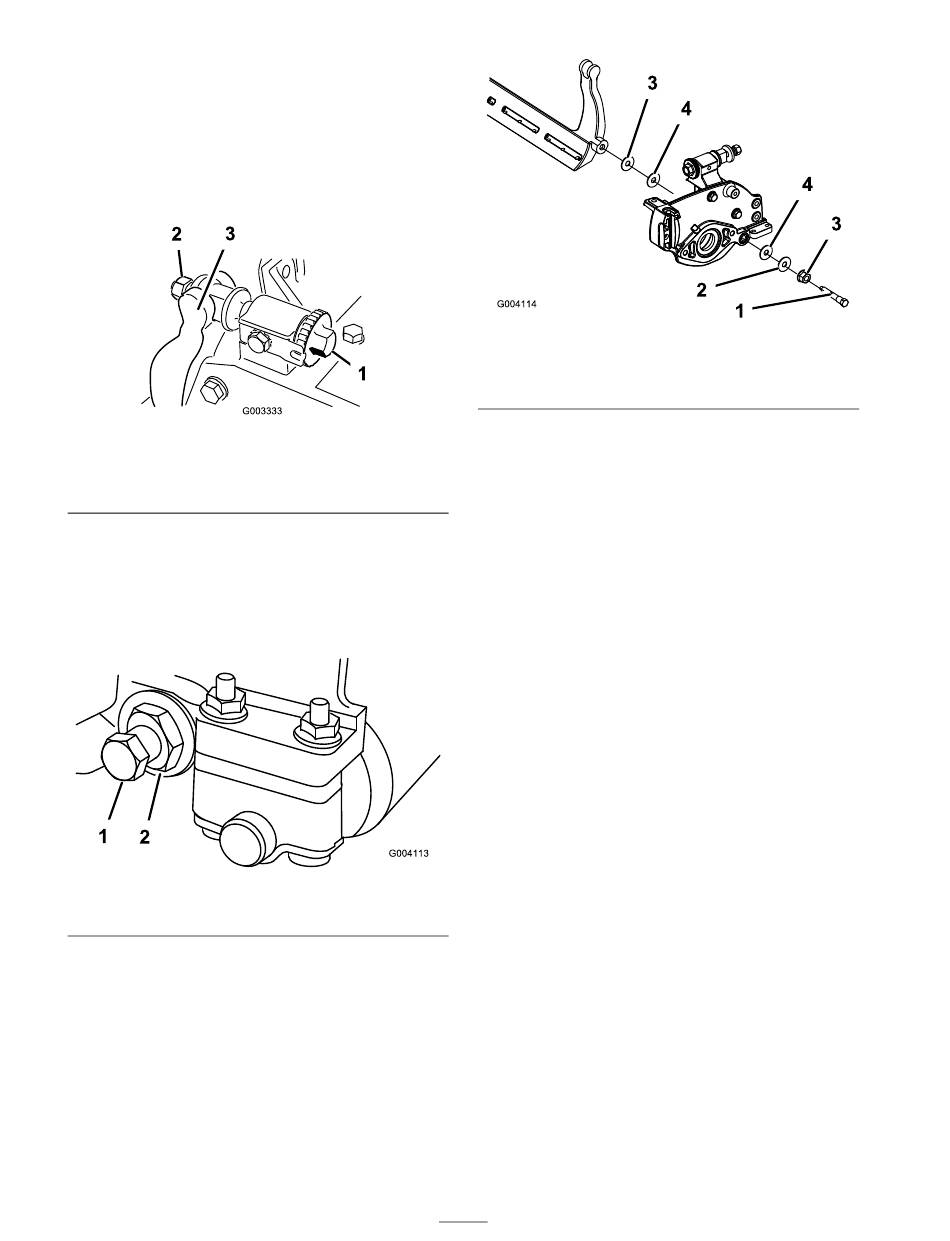

Figuur 56
1. Stelschroef van snijbalk
2. Veerspanningsmoer
3. Snijbalk
2. Draai de veerspanningsmoer uit totdat de
drukring niet meer tegen de snijbalk is geklemd
(Figuur 57).
3. Draai de contramoer van de snijbalkbout op
beide zijden van de machine los (Figuur 57).
Figuur 57
1. Bout van snijbalk
4. Verwijder beide snijbalkbouten zodat de
snijbalk omlaag kan worden getrokken en uit
de machine worden verwijderd. Bewaar de 2
nylon en de 2 stalen ringen op beide uiteinden
van de snijbalk (Figuur 58).
4. Contramoer
5. Bout van snijbalk
2. Moer
Figuur 58
1. Bout van snijbalk
2. Stalen ring
De snijbalk monteren
1. Plaats de snijbalk en zorg ervoor dat de
montagelippen zich tussen de drukring en de
stelschroef van de snijbalk bevinden.
2. Zet de snijbalk vast aan beide zijplaten met de
snijbalkbouten (contramoeren op de bouten)
en 8 ringen. Plaats een nylon ring op beide
zijden van de verdikking op de zijplaat. Plaats
een stalen ring op de buitenkant van beide
nylon ringen. Draai de bouten vast met een
torsie van 27–36 Nm.
3. Draai de contramoer aan totdat de buitenste
drukdringen geen speling meer hebben. Niet
te vast draaien.
Opmerking: De binnenste drukringen op
het maaidek mogen los blijven zitten.
4. Draai de veerspanningsmoer vast totdat de
veer is ingedrukt; draai deze vervolgens een
1/2 slag terug.
5. Stel de snijbalk af; zie Contact tussen snijplaat
en messenkooi afstellen.
De messenkooi wetten
1. Verwijder de plug uit de kap van de aandrijving
van de messenkooi op de linkerkant van de
messenkooi (Figuur 59).
36
3. Moer
4. Nylon ring
